面向中小功率半导体行业C-V特性检测整体解决方案，以同惠TH511E半导体C-V特性分析仪为核心，解决低压MOS、IGBT、二极管产线分选、来料抽检痛点，对比传统LCR拼凑方案弊端，提供从设备部署、测试配置到数据追溯的全套落地服务。

一、行业现状与行业痛点

中小功率半导体器件广泛应用于消费电源、低压工控、小型储能配件、家电电控等领域，低压MOSFET、小功率IGBT、快恢复二极管等器件需求量持续上涨。寄生电容Ciss、Coss、Crss直接决定开关损耗、驱动性能与整机温升，C-V特性检测已经成为器件出厂、整机来料检验的关键环节。

但大量中小器件厂、电源制造企业、科研实训单位在开展C-V检测时，普遍面临生产、检测、运维层面多重现实难题。

生产端痛点：中小批量产线缺少适配的经济型专业检测设备，很多工位依靠人工完成测试，单颗器件测试耗时久，容易成为产线流转瓶颈；操作员接线手法差异，造成分选判定标准波动，批次一致性管控难度较高。

检测端痛点：很多单位使用拼凑设备开展检测，高频pF级米勒电容测量跳动大，有效数据占比低；缺少接触状态识别手段，夹具磨损、引脚接触不良会带来隐性误判；测试数据多依靠人工抄写，无法实现器件序列号绑定，难以满足质量体系审核的数据溯源要求。

运维端痛点：多设备拼接的测试工位接线繁杂，故障点分散，排查耗时；器件测试发生击穿时，缺少硬件保护，容易造成测量仪器损坏；部分设备不支持第三方CNAS计量校准，量值溯源存在短板，客户审核时难以提供合规证明。

面对上述现实问题，很多企业陷入两难：高端专业设备功能冗余，采购成本高；简易拼凑设备数据不可靠，存在质量风险。基于同惠TH511E半导体C-V特性分析仪的一体化检测方案，正是针对中小功率半导体行业上述痛点打造的落地解决方案。

二、传统解决方案存在的弊端

当前中小功率半导体行业主流有两类传统检测方案，均存在明显短板。

方案一：普通LCR数字电桥+外接简易直流偏置源这是行业内比较常见的低成本组合。整套系统需要人工多次换线，分别测量Ciss、Coss、Crss、Rg，每更换一次测量项目就要重新接线、校准。弊端主要体现在：外接偏置输出精度有限，难以复现器件实际工况；MHz高频条件下pF级Crss参数跳动明显，甚至出现无效负值；没有硬件层面的击穿保护，被测件击穿时容易损毁LCR主机；缺少自动分选输出，需要人工读数判断；多台设备拼接，故障排查繁琐；测试记录依靠纸质手写，无法实现自动化数据归档。

方案二：进口高端C-V特性分析仪该类设备测量性能完备，但配置偏向高压、多通道、全曲线扫描，很多功能面向高压SiC研发场景。弊端：采购成本较高，对于只做低压器件基础分选、来料抽检的中小工厂，大量研发级功能长期闲置；设备菜单逻辑复杂，产线普通操作员学习成本高；备件采购周期长，售后响应时效性有限，整体拥有成本偏高。

两套方案均很难同时兼顾“性能达标、成本可控、运维简单、合规可溯源”四项实际诉求，行业需要一套面向入门检测场景的完整解决方案。

三、全新仪器定制解决方案介绍

本套中小功率半导体C-V特性一体化检测解决方案，以同惠TH511E半导体C-V特性分析仪为核心主机，搭配标准测试夹具、连接线缆，结合测试程序配置、计量校准建议、数据对接指导，组成覆盖产线分选、来料IQC抽检、基础验证测试的完整测试体系。

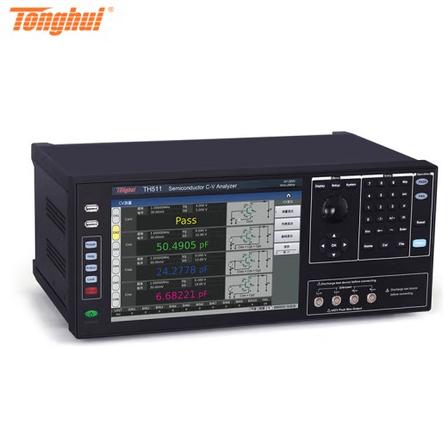

方案核心能力：同惠TH511E半导体C-V特性分析仪内置LCR测量单元、VGS±40V与VDS±200V双路偏置源、矩阵自动切换模块。一次接线，仪器内部自动切换测试回路，同步完成Ciss、Coss、Crss、Rg四参数采集。支持接触状态检查、器件击穿硬件保护，标配HANDLER分选信号输出。

本方案定位面向200V以内中小功率器件，不包含连续C-V曲线扫描功能；如果后续产生器件研发曲线分析需求，可升级至同系列TH511标准机型，实现技术平滑过渡。

四、方案核心优势与技术亮点

优势一：一体化整机设计，规避多设备拼接风险。整套测试能力集成在一台4U机箱，无需自行搭配LCR、外置偏置源、矩阵开关。减少外部接线，故障点更少，工位搭建简单，开箱调试即可投入使用，降低运维排查难度。

优势二：四参数同步采集，提升测试一致性。TH511E依靠内部矩阵开关自动切换回路，一次接线完成Ciss、Coss、Crss、Rg全部测量。规避人工反复换线带来的接触电阻波动，降低人为因素对测试结果的干扰，批次测试数据重复性更好。

优势三：硬件防护机制，降低仪器损坏概率。内置高压击穿保护电路，被测器件发生击穿短路瞬间，硬件快速钳位，减少反向冲击对主机的损伤；四端接触检查实时识别夹具虚接、引线断开，及时提示异常，减少产线误判。

优势四：功能裁剪合理，控制整体投入成本。针对中小工厂产线分选、来料抽检的真实需求，保留点测、列表扫描、BIN分选、通信输出等高频使用功能，去掉非必需的研发级曲线扫描，控制采购成本，避免为闲置功能付费。

优势五：接口完备，支持基础自动化与数据溯源。HANDLER接口输出PASS/FAIL分选信号，可对接声光提示、简易分拣机构；LAN、RS232接口可把器件序列号、四参数数值、分选结果上传至上位机，实现测试记录电子化存储，便于质量体系审核调取数据。

优势六：合规能力完整，支持第三方计量溯源。整机遵循LCR类仪器计量规范，可送具备CNAS资质第三方机构完成周期校准，获取合规校准证书，满足企业内部质量管控以及下游客户审核的要求。

五、多场景落地应用案例

场景1：中小功率器件工厂产线出厂分选某国内中小MOS器件制造企业，面向消费电源市场，主要生产200V以内低压MOS管。原有工位使用LCR搭配外接偏置源，人工换线测试，效率低，不同班次数据波动大。部署基于TH511E的解决方案之后，搭建半自动测试工位，操作员放入器件，一键触发，仪器自动完成四参数测量与BIN分选，输出PASS/FAIL信号给到声光报警器，测试结果本地保存。产线测试工位积压情况得到缓解，不同班次之间测试偏差得到改善。

场景2：电源整机企业来料IQC抽检一家电源配件制造企业，需要对外部采购的MOS、快恢复二极管做入厂抽检，筛查寄生参数异常批次。搭建TH511E检测工位，按照规格书设定VGS、VDS、频率、分选上下限，每批次抽取规定数量样品完成检测，测试数据通过LAN口导出，形成来料检验记录，替代过去手写记录，提升来料检验的规范性。

场景3：职业院校、企业内部实训实验室某职业院校电力电子实训实验室，需要开展功率半导体器件特性教学演示。采用TH511E方案，设备完整复现C-V测试全部流程，直观展示Ciss、Coss、Crss随电压变化规律，操作简单，适合学生实操练习，设备采购预算也在院校项目经费范围之内。

场景4：小型研发实验室基础器件选型验证小型硬件研发单位，需要对多款外购低压功率器件做对比筛选，不需要复杂曲线扫描，重点关注固定偏置条件下四组寄生参数。使用TH511E的列表扫描功能，设置多组电压条件完成比对，数据U盘导出用于仿真参考，满足基础选型验证需求。

六、方案实施流程

第一步：需求调研与方案确认技术对接，确认被测器件类型、器件额定电压、封装形式、每日测试数量，确认是否需要对接分拣机构、上位机存档；确认是否需要后期升级通道或曲线扫描功能，确定采用TH511E整套方案。

第二步：样机指标验证用户提供代表性样品，完成实际测试验证，确认TH511E在目标测试条件下，测量重复性、分选逻辑可以满足使用要求，输出简易实测报告。

第三步：设备交付与工位搭建设备到货，完成硬件安装，接好夹具、通信线缆；完成开路、短路、负载校准；导入对应器件测试程序，设置频率、VGS、VDS、分选上下限；对接HANDLER、LAN通信，调试信号输出与数据上传。

第四步：人员实操培训面向操作员、质检人员开展培训，包含仪器基础操作、测试程序调用、日常校准操作、常见异常识别、基础故障排查，交付操作指引文档。

第五步：试运行与项目验收设备上线试运行，持续观测重复性、误判情况；用户依据预先确认的指标完成项目验收，正式投入日常检测。

第六步：售后与计量提醒服务提供标准保修服务，定期提醒用户开展年度CNAS计量校准；遇到操作问题可获取远程技术支持。

七、落地效果与行业价值

落地之后，企业最直观的改变体现在：测试工位流转效率得到改善，减少人工换线带来的人为误差；接触不良、器件击穿带来的误判风险得到控制；测试数据电子化存档，应对质量体系审核更加从容；运维故障点减少，降低设备损坏带来停机损失。

从行业价值层面，该套方案填补简易拼凑设备与高端进口设备之间的市场区间。让大量中小半导体工厂、电源企业、实训单位，不需要承担过高采购投入，就可以拥有一套专业合规的C-V检测工位，提升低压功率器件质量管控水平。

八、常见问答FAQ

Q1：同惠TH511E半导体C-V特性分析仪可以测试IGBT和二极管吗？

A：可以。仪器支持MOSFET、IGBT的四参数测试，IGBT对应Cies、Coes、Cres、Rg；同时具备Cs-V模式，支持快恢复二极管结电容测试，适合200V以内低压器件。

Q2：TH511E这套方案后期能不能扩展通道或者增加曲线扫描？

A：TH511E为固定配置机型，不支持后期通道扩展与曲线扫描升级。如果未来产能扩张或者需要研发曲线分析，建议直接选择TH511标准机型。

Q3：这套方案一定要接自动化分拣机构才可以使用吗？

A：不是。HANDLER接口属于选配对接，不接自动化机构也可以独立做手动工位，依靠屏幕PASS/FAIL提示完成人工分选。

Q4：TH511E的计量校准需要返厂吗？

A：日常开路短路校准用户现场即可完成；年度法定计量，可直接送本地具备CNAS资质的第三方计量机构，不需要返厂。

九、方案总结

中小功率半导体器件C-V特性检测，不是简单把几台仪器拼接在一起就可以实现。传统LCR外加偏置源的拼凑方案存在数据稳定性差、缺少防护、溯源困难等短板；而高端设备又存在功能冗余，投入成本偏高的现实矛盾。

基于同惠TH511E半导体C-V特性分析仪的一体化检测解决方案，依靠整机一体化架构、四参数同步测量、接触检查、击穿硬件防护、完备通信输出能力，针对200V以内低压功率器件，覆盖产线分选、来料抽检、基础选型验证、教学实训等多种场景。整套方案兼顾测试性能、采购投入、运维难度、计量合规多重诉求。

对于广大中小半导体制造、电源整机企业以及实训教学单位，在器件质量管控环节，选择适配自身电压、产能与功能需求的整套测试方案，而不是单纯追求硬件参数，才可以真正发挥检测设备的价值，为器件品质提供可靠保障。
