针对5G/6G通信、第三代半导体、射频磁性材料、车载雷达高频检测痛点，提供同惠TH2852系列射频阻抗分析仪全套测试解决方案，覆盖1MHz-5GHz频段，支持等效电路、介电常数、磁导率、史密斯圆图分析，实现国产高精度射频阻抗测试替代，适配实验室研发、来料质检、材料表征全场景。

随着5G毫米波规模化商用、6G太赫兹预研推进与第三代半导体材料产业化提速，射频元器件、高频介质基板、磁性功能材料的1MHz-5GHz精密阻抗检测成为产业链核心刚需。长期以来国内行业依赖进口射频测试设备，存在采购成本高、售后响应慢、高频测量误差大、材料分析功能缺失等现实难题。同惠电子依托三十余年阻抗测试技术积淀，推出同惠TH2852系列射频阻抗分析仪专属行业解决方案，以射频IV法核心架构补齐国产5GHz射频测试短板，一站式解决通信、半导体、射频材料领域高频阻抗、介电、磁导率全维度检测需求。本文完整拆解基于TH2852的标准化检测方案、落地流程与实际应用价值。

射频半导体通信检测行业现状与行业痛点

当前射频产业链覆盖无线通信基站、车载毫米波雷达、LTCC陶瓷基板、SiC/GaN第三代半导体、射频铁氧体磁材五大细分赛道，各环节在研发、生产、质检、材料表征环节存在共性难题：

高频测量精度不足，研发仿真数据失真主流低频LCR测试仪最高频率仅数百MHz，传统进口设备上限多为3GHz，无法覆盖5GHz全频段测试。高频状态下寄生参数引发相位漂移、杂散误差，器件等效参数拟合偏差大，电路仿真模型与实物性能脱节，研发迭代周期拉长。

多设备拆分采购，材料表征流程繁琐介质介电常数、磁性材料磁导率、器件阻抗曲线、射频匹配网络需要阻抗分析仪、材料测试仪、矢量网络分析仪多台设备搭配，设备校准流程独立，测试数据无法统一导出，人工操作成本高。

产线测试效率偏低，批量检测产能受限进口射频设备单点测试速度普遍9ms/点以上，射频滤波器、射频磁珠批量来料检测时扫描耗时久，产线抽检节拍跟不上生产速度，不良品漏检概率提升。

设备运维成本高，校准服务周期长海外仪器原厂校准周期6-12个月，付费校准价格高昂；国内第三方校准机构缺少5GHz频段专业校准资质，长期测量数据无法溯源，不满足科研结题、产品质检合规要求。

国产设备功能缺失，高端研发场景适配不足此前国产阻抗仪器最高频率止步130MHz，缺少史密斯圆图、7种等效电路拟合、高频介电/磁导率分析模块，射频匹配、材料基础特性研究只能依赖进口设备。

传统射频检测解决方案存在的弊端

目前行业两类主流传统方案，均存在明显短板，对比详情如下表：

两类方案均无法同时兼顾1MHz-5GHz全频段覆盖、±0.3%高精度、一体化材料分析、快速批量测试四大核心需求，也是行业长期存在的测试瓶颈。

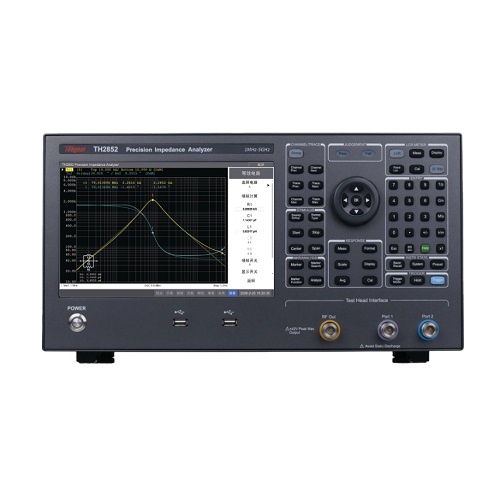

全新仪器定制解决方案：同惠TH2852系列射频阻抗分析仪一体化测试方案

本方案以同惠TH2852系列射频阻抗分析仪为核心主机，搭配专属测试夹具、配套分析软件、自动化程控接口、两年免费校准服务，构建覆盖研发、来料质检、材料表征三大场景的完整测试系统，整套方案硬件与软件模块化组合，可按需选配功能模块：

方案基础硬件配置

核心主机：TH2852射频阻抗分析仪，标准1MHz-5GHz测试频段，频率分辨率1mHz；

基础配件：射频测试电缆、标准校准件（OSL校准套件）、通用元件测试夹具；

可选功能配件（按需选配）：介电常数测试夹具及分析软件、磁导率测量夹具及分析软件、探针台适配模块、自动化程控通讯模块。

配套软件与增值服务

上位机数据分析软件：支持曲线导出、等效模型自动拟合、批量测试数据报表生成；

程控驱动：兼容LabVIEW、Python、C#，可对接自动化产线、半导体探针台；

首发专属服务：购机2年内免费享受1次原厂专业校准，保障数据可溯源。

方案核心测量能力

依托TH2852射频IV法底层技术，无需复杂平衡校准，直接完成复数阻抗实时计算，一站式实现六大类测试分析：阻抗扫频曲线、7种等效电路拟合、史密斯圆图匹配分析、介质介电常数&损耗测试、磁性材料磁导率频变表征、晶体谐振器高精度频率扫描。

方案核心优势与技术亮点

硬件性能指标优势（TH2852核心参数对比）

频段覆盖升级：1MHz-5GHz全覆盖，相比传统3GHz设备拓展高频测试区间，适配毫米波射频器件；

测量精度提升：典型基本精度±0.3%，优于进口3GHz机型0.45%精度指标，低阻抗功率器件、高阻介质材料测量误差更小；

测试速度大幅优化：最快0.4ms/点，批量扫频效率提升一倍以上，适配产线高速抽检；

宽量程适配：120mΩ~60kΩ阻抗测量范围，同时覆盖毫欧级功率磁珠、千欧级陶瓷介质基板。

功能一体化技术亮点

内置7套等效电路模型：自动拟合电感、电容、谐振器、磁珠等射频器件等效参数，简化电路仿真前期建模工作；

集成史密斯圆图可视化模块：直观完成阻抗匹配、驻波比、反射损耗计算，射频前端调试无需额外绘图工具；

模块化材料分析选件：同一台同惠TH2852系列射频阻抗分析仪可切换介质/磁性材料测试，无需额外采购专用材料测试仪；

高频抗干扰架构：射频IV法规避传统电桥高频相位漂移问题，窄带精细扫描下数据稳定性更强，满足声表面波滤波器、晶体谐振器高精度测量。

国产化落地服务优势

原厂本地化技术支持，工程师上门调试、培训响应时效快；

两年免费校准福利，降低仪器长期运维成本；

全中文操作界面，配套本土化操作手册，降低测试人员学习门槛；

设备交付周期短，无进口设备报关、货期延误问题。

多场景落地应用案例

案例1：5G射频前端实验室研发场景

某通信设备企业研发部，需要对手机射频滤波器、天线匹配电感做1-5GHz扫频分析。此前使用进口3GHz阻抗仪，5GHz频段无测试能力，只能拆分器件分段仿真。引入同惠TH2852系列射频阻抗分析仪后，全频段一次性完成阻抗曲线、Q值、等效电路拟合，史密斯圆图直接输出匹配网络参考数据，研发仿真迭代周期缩短35%。

案例2：LTCC陶瓷基板材料表征场景

半导体材料厂商需要检测高频陶瓷基板介电常数与损耗角。采用TH2852搭配介电常数测试夹具，在1MHz-5GHz全频段连续采集材料频变特性，替代原LCR+VNA两套设备，实验室设备占用空间减少50%，材料测试数据统一归档，论文、项目结题数据合规可溯源。

介电常数测试配套夹具

案例3：车载毫米波雷达磁性磁珠产线质检场景

汽车电子零部件厂商批量生产EMI射频磁珠，需要高速扫频检测阻抗抑制带宽。使用TH28520.4ms/点高速扫描模式，搭配自动化探针台程控对接，单批次千件产品检测时长从40分钟缩短至12分钟，不良品检出一致性提升，满足车载零部件严苛质检标准。

案例4：第三代半导体SiC衬底材料测试场景

功率半导体企业研发SiC高频功率器件，需表征衬底磁导率、介质损耗。选配TH2852磁导率分析选件，精准提取1-5GHz下磁导率频变曲线，为器件仿真模型提供基础材料参数，解决国产设备无法完成5GHz磁性材料表征的行业痛点。

方案实施流程

整套同惠TH2852系列射频阻抗分析仪测试方案落地分为6个标准化步骤，全流程1-3个工作日完成部署：

需求勘测：对接客户工程师，确认测试对象、频率区间、是否需要介电/磁导率选件、自动化对接需求；

方案配置：确定TH2852主机型号、夹具、软件、校准套件、程控模块清单，出具配置报价；

设备交付：原厂发货，同步提供操作手册、校准证书、驱动软件；

上门部署调试：技术工程师现场完成设备安装、OSL端口校准、夹具校准，搭建标准测试工位；

实操培训：针对设备操作、曲线分析、等效模型拟合、材料测试功能开展实操教学；

售后运维交付：交付两年免费校准服务凭证，建立专属技术对接通道，远程/上门解决测试问题。

落地效果与行业价值

企业直接落地效果

研发端：全频段一体化测试减少多设备切换工作量，器件仿真模型精度提升，新品研发周期缩短30%以上；

生产质检端：TH2852高速测试模式提升产线检测吞吐，批量测试人工成本降低40%，不良品漏检率下降；

材料研发端：单设备完成介质、磁性两类射频材料表征，减少仪器采购资金投入，实验室空间利用率提升；

运维成本端：两年免费原厂校准省去高额付费校准支出，本地化售后缩短故障处理时长。

行业整体价值

补齐国内1-5GHz高精度射频阻抗测试本土化能力，为5G毫米波、6G预研、第三代半导体产业链提供国产测试支撑；

降低射频高端检测设备采购门槛，缓解行业长期依赖进口设备的现状；

统一射频器件、材料高频测试标准，为科研院校、制造企业提供可溯源、标准化的高频测量数据体系；

依托TH2852自主射频IV核心算法，推动射频测量仪器产业链自主可控。

问答板块

Q1：TH2852和TH2853两款设备如何区分选型？

A：TH2852为研发级射频阻抗分析仪，支持等效电路、介电常数、磁导率、史密斯圆图深度分析功能，适合实验室材料研发、器件仿真；TH2853为实用型射频LCR测试仪，侧重基础LCR参数快速点测、列表扫描，更适合产线批量来料检测。

Q2：同惠TH2852系列射频阻抗分析仪是否可以对接自动化产线？

A：支持，设备标配通讯接口，配套Python、LabVIEW程控驱动，可对接探针台、自动测试工装，实现无人值守批量自动扫频测试。

Q3：介电常数、磁导率测试功能是否为TH2852标准配置？

A：两项功能属于可选配模块，需搭配对应专用测试夹具与分析软件，主机硬件无需改动，后期可按需增配升级。

Q4：TH2852两年免费校准服务包含哪些内容？

A：购机起2年内可享受1次原厂全频段专业校准，出具正规校准证书，保障1MHz-5GHz全频段测量精度可溯源，满足科研、质检合规要求。

射频半导体通信行业高频精密检测的核心诉求，集中在全频段覆盖、高精度测量、一体化材料分析、高效批量测试四大维度。同惠TH2852系列射频阻抗分析仪完整解决方案以TH2852主机为核心，突破传统进口设备频段、速度、功能多重限制，兼顾实验室研发、材料表征、产线批量质检多元场景需求。整套方案兼顾硬件性能、模块化选配、本地化售后与长期运维保障，为国内射频产业链提供高适配性的国产精密测试路径，助力企业降低设备采购与运维成本、提升研发与质检效率，适配5G、车载射频、第三代半导体、新型磁性介质材料等产业长期发展测试需求。现阶段射频高频测试国产替代进程持续提速，高精度、宽频段、多功能一体化测试设备成为产业链刚需。基于TH2852搭建的射频阻抗检测方案，凭借1MHz-5GHz全覆盖、±0.3%典型测量精度、高速扫描与多维度材料分析能力，可匹配绝大多数射频元器件、功能材料的研发与质检需求。文章来源于射频阻抗分析仪。
