GMC-I功率测试设备方案汇总
GMC-I功率测试设备方案汇总。功率分析仪是一种多功能设备,用于测量电能系统中的功率流。选择适合应用需求的功率分析仪是一项颇具难度的任务。通常需要考虑五个关键指标:其中包括:1、 精度,合适的精度能降低测量不确定性,产生更可靠的结果;2: 输入数量和类型;3: 动态功率测量,是否需要动态功率测量是一个非常重要的指标;4: 原始数据存储与分析,可以在任何时候重新计算你的测试结果,避免额外的硬件成本,并节省重新运行测试的时间和费用;5: 实时结果,要求严格的工程师需要可视化数据、执行定制计算或实时生成结果。GMC-I功率测试设备,能给客户满足个性化需求的选择。
1、七通道功率分析仪:LMG671
测试通道数:1-7个可选
基本功率精度和带宽:
A: 0.015%读数+0.01%量程峰值;DC, 0.05Hz...10MHz
B: 0.05%读数+0.02%量程峰值;DC, 0.05Hz…500kHz
C: 0.03%读数+0.01%量程峰值:DC, 0.05Hz...10kHz
用途:
◆具有多路电压电流输入和输出设备的电参数、功率和效率的高精度测试
◆需要高精度高带宽测试
◆需要测试扭矩转速信号测机械功率
◆需要CAN总线传输与汽车测试台架集成
◆需要触发录波或长时录波分析
◆三相设备EMC谐波闪烁测试
2、四通道功率分析仪:LMG641
测试通道数:1-4个可选
基本功率精度和带宽:
A: 0.015%读数+0.01%量程峰值;DC, 0.05Hz...10MHz
B: 0.05%读数+0.02%量程峰值;DC, 0.05Hz…500kHz
C: 0.03%读数+0.01%量程峰值:DC, 0.05Hz...10kHz
用途:
◆具有多路电压电流输入和输出设备的电参数、功率和效率的高精度测试
◆需要高精度高带宽测试
◆需要测试扭矩转速信号测机械功率
◆需要CAN总线传输与汽车测试台架集成
◆需要触发录波或长时录波分析
◆三相设备EMC谐波闪烁测试

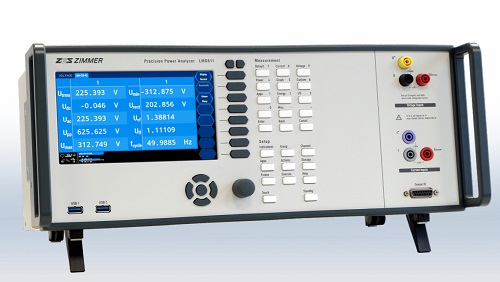

3、单通道功率分析仪:LMG611
(可替代停产老型号:LMG95)
测试通道数:1个
基本功率精度和带宽:
A: 0.015%读数+0.01%量程峰值;DC, 0.05Hz...10MHz
B: 0.05%读数+0.02%量程峰值;DC, 0.05Hz…500kHz
C: 0.03%读数+0.01%量程峰值:DC, 0.05Hz...10kHz
用途:
◆家电、LED电参数、待机功耗测量
◆磁芯损耗测试、磁特性测试
◆需要高精度高带宽测试
◆需要触发录波或长时录波分析
◆单相设备EMC谐波闪烁测试
4、四通道功率分析仪:LMG450
测试通道数:4个
基本功率精度和带宽:
0.07%读数+0.04%量程峰值;可选: 0.07%读数+0.02%量程峰值;DC, 0.05Hz…20kHz
用途:
◆ 用于生产线电参数和功率测试
◆ 需要外出测试,携带方便
5、电能质量分析仪:MAVOWATT230
测试通道数:4个
基本功率精度:0.2%读数+0.05%量程
频率范围:15-20Hz&45-50-65Hz
带宽:U: DC...15KHz;I: DC...9KHz
用途:
◆工频50Hz单相或者三相用电设备测量
◆输入和输出功率不需要同时测量
◆需要外出测试,电池供电、携带方便

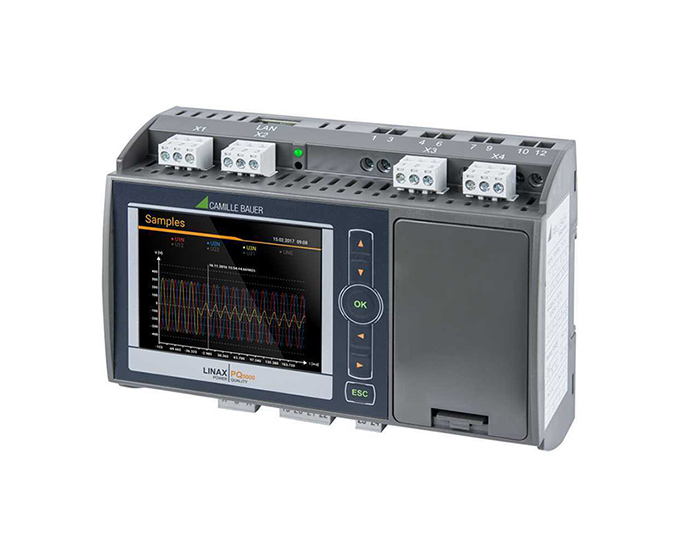

6、电能质量分析仪:PQ5000-Mobile
测试通道数:4个
基本功率精度:0.2%
频率范围:42...50...58Hz / 50.5...60...69.5Hz
用途:
◆工频50Hz单相或者三相用电设备测量
◆输入和输出功率不需要同时测量
◆需要外出测试,携带方便
7、电能质量分析仪:MAVOWATT30
测试通道数:4个
基本功率精度:±0.1%读数±0.05%满量程
频率范围:15-30Hz&30-50-70Hz
带宽:U: DC…7KHz;I: DC…3KHz
用途:
◆工频50Hz单相或者三相用电设备测量
◆输入和输出功率不需要同时测量
◆需要外出测试,电池供电、携带方便
8、电能分析仪:MAVOWATT20
测试通道数:3个
基本功率精度:±0.1%读数±0.05%满量程
频率范围:15-30Hz&30-50-70Hz
带宽:U: DC…7KHz;I: DC…3KHz
用途:
◆工频50Hz单相或者三相用电设备测量
◆输入和输出功率不需要同时测量
◆需要外出测试,电池供电、携带方便

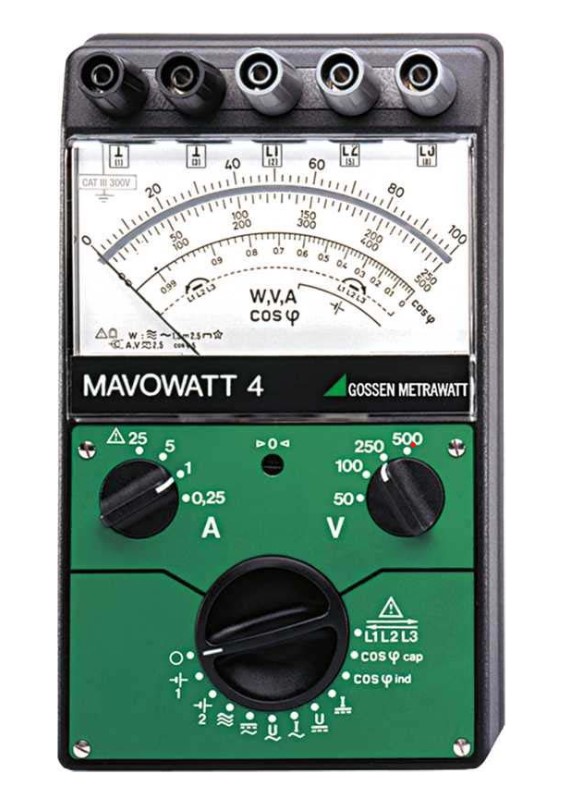

9、多功能指针式功率计:MAVOWATT4
测试通道数:3个
基本功率精度:1.5级
频率范围:15-30Hz&30-50-70Hz
带宽:DC, 10 Hz...400 Hz
用途:
◆DC或频率不高的AC单相或者三相平衡负载系统用电设备测量
◆输入和输出功率不需要同时测量
◆无需记录测试数据
◆需要外出测试,电池供电、携带方便
10、智能电量表:Aplus
测试通道数:3个
基本功率精度:± (0.16% MV + 0.04% MR)
频率范围:45... 50 / 60 ...65 Hz
用途:
◆工频50Hz单相或者三相用电设备测量
◆输入和输出功率不需要同时测量
◆需要外出测试,市电供电、携带方便

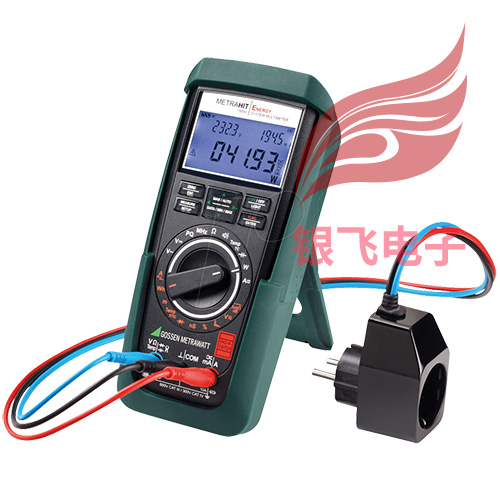

11、功率万用表:METRAHIT_ENERGY
测试通道数:1个
基本功率精度:0.4%读数+20位(|PF|≥0.4);1.0%读数+20位(|PF|<0.4)
频率范围:DC, 10 Hz…1kHz
用途:
◆单相用电设备测量
◆家电、LED电参数、待机功耗测量
◆需要外出测试,电池供电、携带方便
