1279 安全型弹簧管压力表 ASHCROFT
产品描述

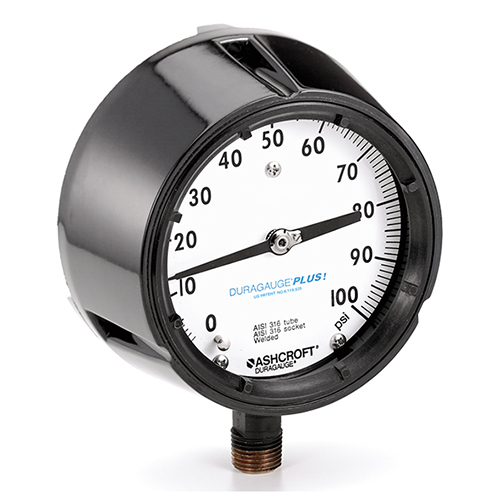

Ashcroft1279 Duragauge® 安全型弹簧管压力表(41⁄2˝ 表盘)具有可靠性,安全性等卓越性能,可广泛满足大部分市场应用和安装要求。
产品优势•可配多种隔膜密封及仪表附件•可配高温散热管。
1279安全型弹簧管压力表产品特点
- n 定制化表盘
- n 可调指针
- n 可选干式耐震PLUS™
- n 量程达30,000 psi
1279安全型弹簧管压力表典型应用
- n 炼油厂
- n 化学及石化工厂
- n 海上石油平台
- n 水和污水压力控制
- n 纸浆和水处理行业
- n 采矿冶金行业
- n 设备配套
- n OEM定制
- n 低温应用
1279安全型弹簧管压力表主要特点
- 多种波登管材质,压力连接尺寸和以及压力量程的选择
- 坚固的安全型表壳设计
- 提供环氧树脂涂层超强耐腐蚀性
- Duratube® 专利及"Round Cap Tip" 波登管长寿命
- Teflon® 涂层,400 不锈钢机芯
- PLUS!™无油阻尼 (可选),可抗振动和脉动
压力表规格详述
精度: ±0.5% 满量程 (ASME B40.100 Grade 2A)
压力量程: 真空至30,000 psi – 附加量程范围

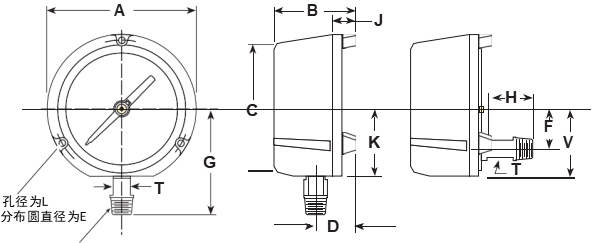

表盘 尺寸: 4 1/2"
表壳: 酚醛(后盖及罩圈为聚丙烯材质);坚固的前部安全型表壳设计
干表, 充液和PLUS!™可选
规格详述 精度: ±0.5% 满量程(ASME B40.100 Grade 2A)
尺寸: 41⁄2˝
耐震方式:充液: 甘油,硅油,卤烃油
PLUS!™ 干式耐震
安装: 直接安装,墙面安装(标准),盘装管道安装, 远程安装(可选) |
||
接液元件 |
||
波登管 |
过程连接 |
连接处 |
316L 不锈钢 |
316L 不锈钢 |
焊接 |
316L 不锈钢 |
钢 |
焊接 |
K-Monel® 500 |
蒙乃尔 |
焊接 |
C510 Phos.铜 |
铜 |
银钎焊 |
很小/较大温度限制 |
|||||
种类 环境温度 介质温度 储存温度 |
|||||
干表 |
-20°F - 200°F (-29°C - 93°C) |
-20°F - 250°F (-29°C - 121°C) |
-40°F - 250°F (-40°C - 121°C) |
||
PLUS! ™ |
-40°F - 150°F (-40°C - 66°C) |
-40°F - 200°F (-40°C - 93°C) |
-40°F - 150°F (-40°C - 66°C) |
||
甘油 |
20°F - 150°F (-7°C - 66°C) |
20°F - 150°F (-7°C - 66°C) |
0°F - 150°F |
||
硅油 |
-40°F - 150°F (-40°C - 66°C) |
-40°F - 200°F (-40°C - 93°C) |
-40°F - 150°F (-40°C - 66°C) |
||
卤烃油 |
-40°F - 150°F (-40°C - 66°C) |
-40°F - 200°F (-40°C - 93°C) |
-40°F - 150°F (-40°C - 66°C) |
||
非接液元件 |
|||||
外壳 |
罩圈 |
泄压后盖 |
|||
|
螺纹, |
聚碳酸酯(符合UL |
订货代码 举例: |
|
451279 |
S |
SH |
04 |
L |
XLL |
15# |
表盘尺寸/型号代码 |
|
|
|
|
|
|
||
451279 - 4½˝ 安全型表壳 |
|
451279 |
|
|
|
|||
系统 (波登管和过程连接) |
|
|
|
|
||||
A – 青铜波登管,黄铜接头, 量程较大值至1,000 psi |
|
|
||||||
P – K-Monel® 500 波登管, Monel® 400 接头, 量程较大值至30,000 psi |
|
|
||||||
R – 316L 不锈钢波登管, 碳钢接头, 量程较大值至20,000 psi |
|
|
||||||
S – 316不锈钢波登管, 316L不锈钢接头, 量程较大值至20,000 psi |
|
S |
||||||
外壳设计 |
|
|
||||||
S – 安全型,干表 |
|
|
||||||
SH –安全型, 干表, 密闭外壳 |
|
|
|
SH |
|
|
||
SL –安全型, 充油表 (标配:甘油) |
|
|
||||||
过程连接尺寸 |
|
|
|
|
|
|||
02 – ¼ NPT M, 不适用于量程大于20,000 psi |
|
|
|
|
||||
04 – ½ NPT M, 不适用于量程大于20,000 psi |
|
|
|
04 |
||||
09 – 9⁄16-18 UNF-2B, 高压配置,量程大于 20,000 psi (标配) |
|
|
|
|
||||
AM – AND 10050-4 (¼ 仪表管连接) |
|
|
|
|
||||
RW – SAE 7⁄16-20直螺纹 |
|
|
|
|
||||
过程连接位置 |
|
|||||||
L – 径向连接 |
|
|
|
|
|
L |
|
|
B – 轴向连接 |
|
|||||||
D – 侧面连接(3点钟方向) |
|
|||||||
E – 侧面连接(9点钟方向) |
|
|||||||
T – 顶部连接 |
|
|||||||
选项 (如果选择了以下一个选项,必须在代码前面加一个X) |
|
|
|
|
|
X |
||
GV – 硅油填充 |
|
|
|
|
|
|
||
GX – 卤烃油填充 |
|
|
|
|
|
|
||
LL – PLUS!™ |
|
|
|
|
|
LL |
||
NH – 不锈钢位号牌 |
|
|
|
|
|
|
||
PD – 亚克力视窗 (对充油表和密闭外壳是标配) |
|
|
|
|
|
|
||
C4 – 检验报告,符合ASME B40.100:2013,精度可N.I.S.T追溯) |
|
|
|
|
|
|
||
6B - 氧介质 |
|
|
|
|
|
|
||
量程 (以下仅是编码举例,具体请参考Page 3标准量程表) |
||||||||
单刻度 |
||||||||
15# – 15 psi |
|
|
|
|
|
|
|
15# |
1BR – 1 bar |
||||||||
1KG – 1 kg/cm2 |
||||||||
100KP – 100 kPa |
||||||||
双刻度 |
||||||||
15#/BR - 15 psi 内圈, 1 bar 外圈 |
||||||||
1BR/# - 1 bar 内圈, 15 psi 外圈 |
标准量程 | |||||
psi | bar | kPa | mPa | kg/cm2 | |
真空 | 30IMV | N1BR | N100KP | N1MP | N1KG |
– | N1/0.6BR | N100/60KP | 0.1/0.06MP | N1/0.6KG | |
V/15# | – | – | – | – | |
– | N1/1.5BR | N100/150KP | N0.1/0.15MP | N1/1.5KG | |
V/30# | – | – | – | – | |
– | N1/3BR | N100/300KP | N0.1/0.3MP | N1/3KG | |
程 | V/60# | – | – | – | – |
联 | – | N1/5BR | N100/500KP | N0.1/0.5MP | N1/5KG |
V/100# | – | – | – | – | |
– | N1/9BR | N100/900KP | N0.1/0.9MP | N1/9KG | |
15# | 1BR | 100KP | 0.1MP | 1KG | |
20# | – | – | – | – | |
– | 1.6BR | 160KP | 0.16MP | 1.6KG | |
30# | – | – | – | – | |
– | 2.5BR | 250KP | 0.25MP | 2.5KG | |
60# | 4BR | 400KP | 0.4MP | 4KG | |
– | 6BR | 600KP | 0.6MP | 6KG | |
100# | – | – | – | – | |
120# | – | – | – | – | |
– | 10BR | 1000KP | 1MP | 10KG | |
160# | – | – | – | – | |
200# | – | – | – | – | |
– | 16BR | 1600KP | 1.6MP | 16KG | |
300# | – | – | – | – | |
– | 25BR | 2500KP | 2.5MP | 25KG | |
400# | – | – | – | – | |
正压力 |
500# | – | – | – | – |
600# | 40BR | 4000KP | 4MP | 40KG | |
800# | – | – | – | – | |
– | 60BR | 6000KP | 6MP | 60KG | |
1000# | – | – | – | – | |
1500# | 100BR | 10000KP | 10MP | 100KG | |
2000# | – | – | – | – | |
– | 160BR | 16000KP | 16MP | 160KG | |
3000# | – | – | – | – | |
– | 250BR | 25000KP | 25MP | 250KG | |
4000# | – | – | – | – | |
5000# | – | – | – | – | |
6000# | 400BR | 40000KP | 40MP | 400KG | |
8000# | – | – | – | – | |
– | 600BR | 60000KP | 60MP | 600KG | |
10000# | – | – | – | – | |
15000# | 1000BR | 100000KP | 100MP | 1000KG | |
20000# | - | - | - | - | |
- | 1600BR | - | 160MP | 1600KG | |
30000# | - | - | - | - | |
2500BR | - | 250MP | 2500KG |
