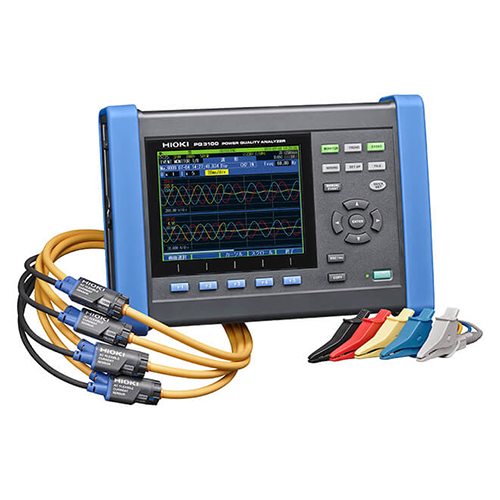

电能质量分析仪 PQ3100
产品描述
电能质量分析仪PQ3100是日本日置一款中端机型的电能质量分析仪。PQ3100用于设备的电源故障分析：记录趋势的同时捕捉瞬间停电、电压下降、频率变动等所有电源异常。对调查预期外的设备故障或突然停止的原因非常有用。
PQ3100用于电力系统的电能质量记录：可记录波动剧烈的可再生能源或 EV 充电桩与电力系统连接。
PQ3100用于 AC/DC 的功率测量：如果使用 AC/DC 自动调零电流传感器，则可准确地、长时间的测量 DC 电流。主机可给传感器供电，无需额外准备电源。
PQ3100使用 QUICK SET 轻松开始很长 11 秒事件波形记录（8 小时电池驱动，200 ms, 600 ms 保存，CAT Ⅲ 1000 V, CAT Ⅳ 600 V，事件统计显示，需量记录）
PQ3100电能质量分析仪功能强大
调查各种电源的实际情况：导入新的电气设备前，测量放置地点的电压波形和设备能力、以及谐波的情况。导入设备后，通过再次测量并进行比较，可确认是否受到周边的影响。
PQ3100电能质量分析仪电源故障的预防维护：定期测量电梯的动力部分等同个地方，可发现故障的预兆。双重配线或母线排、拥挤的配电柜等难以进行接线操作的情况，可通过柔性电流钳安全且轻松的接线操作。
PQ3100电能质量分析仪光伏发电的负载截断测试：在负载截断测试中，需要记录截断时的电压、电流的过渡变化。PQ3100 可记录异常发生时的波形很多 11 秒 ( 事件前 1 秒、事件后 10 秒 )。利用光标测量还可进行峰值或持续时间的测量。
PQ3100电能质量分析仪1台仪器记录并分析电源故障，支持准确的电源分析
● 所有电压、电流、功率、谐波、闪变等都按照时序同时测量（Ver.UP中带闪变功能）
● 趋势记录的同时捕捉瞬间停电、电压下降、频率变化等所有电源异常情况
● 使用QUICK SET功能轻松掌握测量步骤
● 附件应用软件PQ ONE能制作简单的报告
● 很长可记录事件发生前1秒，发生后10秒的波形
● 可长时间准确的测量DC电流（使用AC/DC自动调零电流传感器）
● 电流传感器电源由PQ3100主机供电

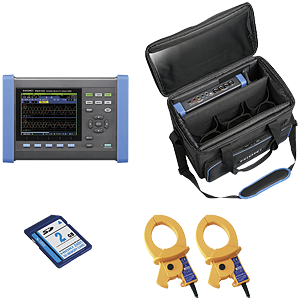

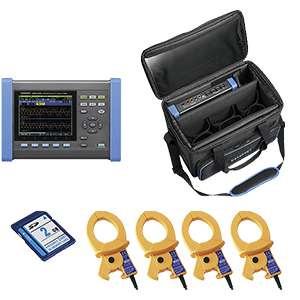

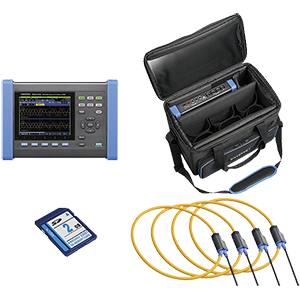

电流、功率测量需要另外购买电流传感器。比起单独购买，有更加优惠的套装可供选择。
电能质量分析仪的使用方法：轻松进行接线和设置
电能质量分析仪PQ3100专用软件PQ ONE
PQ3100基本参数(精度保证期1年,调整后精度保证期1年)
| 测量线路 | 除了单相2线/单相3线/三相3线/三相4线以外，还可使用ch4测量电压/电流 (所有通道都能对应AC/DC测量) |
|---|---|
| 电压量程 | 电压测量1000.0 Vrms或DC, 瞬态测量2.200 kVpeak |
| 电流量程 | AC/DC 50.000 mA～5.0000 kA (根据所用传感器的测量范围而异) |
| 功率量程 | 50.000 W～6.0000 MW (根据所使用电流量程和接线自动决定) |
| 基本精度 |
电压: 标称电压的±0.2%, 电流: ±0.1% rdg. ±0.1% f.s. + 电流传感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 电流传感器精度 AC ±0.2% rdg. ±0.1% f.s. + 电流传感器精度 |
| 测量功能 |
1. 瞬态过电压: 200 kHz采样 2. 频率1波: 从1个波形进行运算 3. 电压1/2有效值、电流1/2有效值： 每隔开半波半的1个波形运算 4. 浪涌、下陷、停电: 电压1/2有效值时检测 5. 冲击电流: 每半波运算电流后的有效值时检测 6. 频率200 ms: 从10个波形·12个波形进行运算 7. 频率10秒:从10秒间的波形进行运算 8. 电压波形峰值，电流波形峰值 9. 电压，电流，有功功率，视在功率，无功功率，有功电能，视在电能，无功电能，电费，功率因数，位移功率因数，电压不平衡率，电流不平衡率 10. 电压波峰因数，电流波峰因数 11. 谐波/相位角(电压/电流), 谐波功率: 第0次～50次 12. 谐波电压电流相位差: 第1次～50次 13. 总谐波畸变率(电压/电流) 14.间谐波(电压/电流): 第0.5次～49.5次 15. K因数(倍增率) 16. (Ver.UP) 瞬态闪变值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10闪变，IEC闪变(短时间/长时间) |
| 很长记录时间 | 很长1年，很多记录时间：9999件 × 365日 |
| 接口 | SD/SDHC存储卡, RS-232C, LAN (HTTP服务器功能), USB 2.0 |
| 显示 | 6.5英寸TFT彩色LCD (640 × 480点) |
| 电源 |
AC适配器Z1002 (100～240V, 额定1.7 A, 50/60 Hz) 电池组Z1003 (连续使用时间8小时，AC适配器连接进行充电，充电时间5小时30分) |
| 体积及重量 | 300W × 211H × 68D mm, 2.5 kg (含电池组Z1003) |
| 附件 | 使用说明书×1, 测量指南×1, 电压线L1000-05 ×1 (红、黄、蓝、灰、黑，鳄鱼夹×5，螺旋管×5), 彩色螺旋管(用于区分钳形传感器颜色) ×套, 螺旋管×5, AC适配器Z1002 ×1, 背带×1, USB连接线(1 m) ×1, 电池组Z1003 ×1, PQ ONE (软件CD) ×1 |
