MSO-2000E系列通道逻辑分析仪+任意波形信号产生器
产品描述

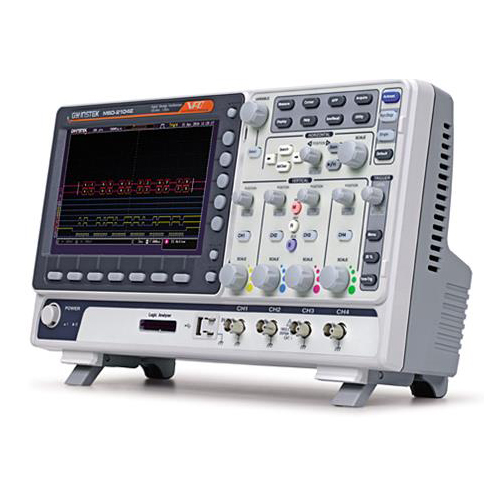

MSO-2000E的16通道逻辑分析仪，存储器深度为每通道10Mpts；可撷取更多更长的数字信号并清楚地显示信号的变化。标准配备总线触发与译码包含I2C ,SPI ,UART(RS232/422/485) 与汽车通讯常用的CAN与LIN总线。串列总线的波形可实时被触发与译码;透过搜寻功能，可实时找到要分析与除错的信号。MSO-2000为混合信号示波器，具备了模拟与数字同时显示的特点，对于异常的数字信号可以同时观看模拟波形的状态，可以更清楚辨别异常发生的原因。MSO-2000E上的数字通道具有高的信号灵敏度， ±250 mV为很小输入电压摆动(Minimum input swing)，代表很小可驱动的电压极低。 使用者可透过混合信号示波器，进行模拟/数字信号的分析与除错。可检视与分析与时间相关的模拟与数字信号。MSO-2000E 以入门款的价格，提供了完整的分析与除错的工具。

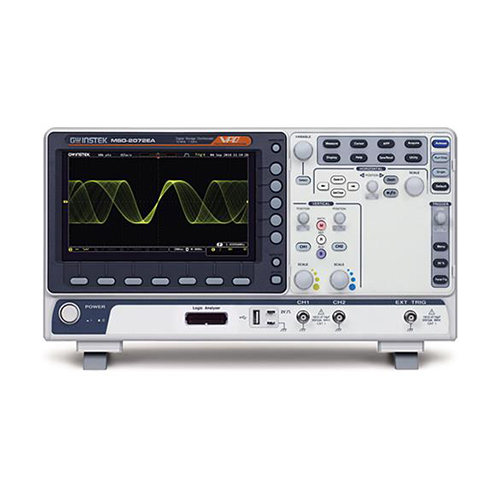

MSO-2000EA 部分，另增加内建双通道25MHz任意波形产生器并且具备调变功能。垂直分辨率高达14 bits; 取样率高达200MSa/s；输出信号含有五种标准波形(Sine, Square, Pulse, Ramp, DC, Noise) 及可编辑的7种波形(Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac)；并可产生AM/FM/FSK 调变波形与扫频(Sweep )功能。搭配易于操作的人机界面，是教学与电路模拟测试等应用的绝佳选择。除了新增的功能外，MSO-2000E 与MSO-2000EA 的硬件特性与GDS-2000E相同，提供使用者优质的8”示波器显示。带宽部分提供了200MHz/100MHz及70MHz的选择；模拟2通道型号提供了每通道1GSa/s的实时取样率；4通道型号提供了高达1GSa/s的实时取样率。所有的机种的波形更新率皆高达120,000波形/秒。搭配很小垂直档位1mV/div ，让MSO-2000E 与MSO-2000EA可对于复杂微弱的信号进行量测，并提供清晰地量测结果显示。
在存储器深度的部分 ,MSO-2000E与MSO-2000EA提供了每通道10M的长存储器，让使用者可完整撷取与分析波形 ; 使用者可依应用需求，选择1k/10k/100k/1M/10M的存储器深度。一般而言，短存储器所搭配的高取样率可观测变化快速的波形；长存储器则更适合观测波形的细微变化。为了让10M的长存储器有更灵活的应用，配备了分段存储器功能及波形搜寻功能。分段存储器功能高达可将存储器深度分为 29,000组，使用者可藉此忽略不重要的波形进而快速地撷取符合条件的所有波形，如此可以存取更多有意义的波形并可快速地显示目标波形；有了波形搜寻功能，可依使用者的触发条件快速地搜寻波形，以达成快速浏览有兴趣的信号。另外，MSO-2000亦提供了高达1M的FFT 显示，使用者可更正确及有效率地获得频域的量测结果。搭配120,000wfm/sec高波形更新率，波形放大与搜寻功能，让MSO-2000系列成为绝佳的经济型多功能混合信号示波器的选择。
MSO-2000E系列优点
-
200/100/70MHz频宽选择；2或4通道
-
MSO-2000E机种具备16通道逻辑分析仪功能
-
MSO-2000EA 机种具备16通道逻辑分析仪功能与双通道25MHz任意波形信号产生器
-
每通道1GSa/s实时取样率(2通道机种)；高达1GSa/s实时取样率(4通道机种)
-
标准10M较大存储器深度及VPO波形显示技术
-
波形更新率高达 120,000 次/秒
-
8 " WVGA TFT LCD 显示
-
MSO-2000EA 机种提供频率响应分析（FRA）功能
-
高达1M点的FFT，提供更高的频域分辨率量测
-
高通及低通数字滤波器功能
-
29,000分段存储器及波形搜寻功能
-
I2C/SPI/UART/CAN/LIN 串列总线触发与译码功能
-
资料纪录功能可追踪长达100小时的信号变化
-
支持远端网络储存功能
| 规格 | ||||||
| MSO-2072E(A) | MSO-2074E(A) | MSO-2102E(A) | MSO-2104E(A) | MSO-2202E(A) | MSO-2204E(A) | |
| 通道 | 2ch+Ext | 4ch | 2ch+Ext | 4ch | 2ch+Ext | 4ch |
| 频宽 | DC~70MHz(-3dB) | DC~100MHz(-3dB) | DC~200MHz(-3dB) | |||
| 上升时间 | 5ns | 3.5ns | 1.75ns | |||
| 频宽限制 | 20MHz | 20MHz | 20M/100MHz | |||
| 垂直系统 | ||||||
| 分辨率 | 8 bit:1mV~10V/div | |||||
| 输入耦合 | AC, DC, GND | |||||
| 输入阻抗 | 约 1MΩ// 16pF | |||||
| 精确度 | ±(3%) 当 2mV/div 或更大档位时±(5%)当选用 1mV/div 档位时 | |||||
| 极性 | 正向 与 反向 | |||||
| 较大输入电压 | 300Vrms, CAT I | |||||
| 偏移范围 | 1mV/div ~ 20mV/div : ±0.5V；50mV/div ~ 200mV/div : ±5V；500mV/div ~ 2V/div : ±25V；5V~10V/div : ±250V | |||||
| 波形信号处理 | +, -, ×, ÷, FFT, FFTrms ,使用者定义的表达公式. FFT:1Mpts；FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris. | |||||
| 触发系统 | ||||||
| 来源 | CH1* ,CH2*, CH3, CH4, Line, EXT**2 通道机型 | |||||
| 触发模式 | Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single Sequence | |||||
| 触发类型 | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate,tme out, Event-Delay(1~65535 events), Time-Delay(Duration,4nS~10S), Bus | |||||
| 触发延迟时间 | 4ns~10s | |||||
| 耦合选项 | AC,DC,LF rej. ,HF rej. ,Noise rej. | |||||
| 触发灵敏度 | 1div | |||||
| 外部触发 | ||||||
| 范围 | ±15V | |||||
| 灵敏度 | DC ~ 100MHz Approx. 100mV100MHz ~ 200MHz Approx. 150mV | |||||
| 输入阻抗 | 1MΩ±3%~16pF | |||||
| 水平系统 | ||||||
| 范围 | 1ns/div ~ 100s/div (1-2-5 increments)ROLL: 100ms/div ~ 100s/div | |||||
| 前置触发 | 较大 10 div | |||||
| 后置触发 | 较大 2,000,000 div | |||||
| 精确度 | 在任何 ≥ 1 ms 间格中为±50 ppm | |||||
| 实时取样率 | 较大:1GSa/s (4通道型号) 每通道 1GSa/s (2通道型号) | |||||
| 存储器深度 | 较大 10Mpts | |||||
| 撷取模式 | 一般 ,平均 ,峰值检测 ,单次 | |||||
| 峰值检测 | 2ns (typical) | |||||
| 平均模式 | 可选 2 to 256 | |||||
| X-Y 模式 | ||||||
| X-轴输入 | 通道 1; 通道 3**只提供于4通道机型 | |||||
| Y-Axis Input | 通道 2; 通道 4**只提供于4通道机型 | |||||
| 相位移 | 100kHz 时 ±3° | |||||
| 游标与量测系统 | ||||||
| 游标 | Amplitude, Time, Gating available;Unit:Seconds(s),Hz(1/s) ,Phase(degree) ,Ration(%) | |||||
| 自动量测 | 36 种: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase ,Cursors measurement | |||||
| 控制面板功能 | ||||||
| 自动计数 | 6 位计数器,范围由 2Hz 至额订频宽 | |||||
| 自动设定 | 单一按键自动设定所有通道的垂直及水平触发系统 ,提供undo Autoset 以回复到自动设定前的状况 | |||||
| 储存设定 | 20 组 | |||||
| 储存波形 | 24 组 | |||||
| 显示系统 | ||||||
| 显示器 | 8" TFT LCD WVGA 彩色显示 | |||||
| 显示分辨率 | 800 水平像素 × 480 垂直像素 (WVGA) | |||||
| 差补点方式 | Sin(x)/x | |||||
| 波形显示方式 | 点, 矢量, 可调累积 (16ms~4s),无限累积 | |||||
| 波形更新率 | 高达每秒 120,000 波形 | |||||
| 显示格线 | 8 x 10 格 | |||||
| 显示模式 | YT ;XY | |||||
| 界面 | ||||||
| USB Port | USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1 | |||||
| 以太网络(LAN) Port | RJ-45 connector, 10/100Mbps with HP Auto-MDIX | |||||
| Go-NoGo BNC | 较大 5V/10mA TTL 开集极输出 | |||||
| Kensington安全锁 | 背面安全插槽连接至标准Kensington-style lock. | |||||
| 逻辑分析仪规格 | ||||||
| 取样率 | 每通道 1GSa/s | |||||
| 存储器深度 | 每通道10M pts (max) | |||||
| 输入通道 | 16 Digital (D15 - D0) | |||||
| 触发类型 | Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus | |||||
| 临界值分组 | D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds | |||||
| 临界值选择 | TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined | |||||
| 使用者定义的临界值范围 | ±5V | |||||
| 较大输入电压 | ±40 V | |||||
| 很小驱动电压 | ±250 mV | |||||
| 垂直分辨率 | 1 bit | |||||
| 任意波形产生器规格 (只提供于MSO-2000EA ) | ||||||
| 通道数 | 0:00:00 | |||||
| 取样率 | 200 Msa/s | |||||
| 垂直分辨率 | 14 bits | |||||
| 高达频率 | 25 MHz | |||||
| 标准波形 | Sine, Square, Pulse, Ramp, DC, Noise | |||||
| 内建的任意波形 | Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac | |||||
| 输出范围 | 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω | |||||
| 输出分辨率 | 1mV | |||||
| 输出准确度 | 2% (1 kHz) | |||||
| 偏移范围 | ±2.5 V, HighZ;±1.25 V, 50 Ω | |||||
| 偏移分辨率 | 1mV | |||||
| 正弦波 | ||||||
| 频率范围 | 100mHz to 25MHz | |||||
| 平坦度 | ±0.5 dB( relative to 1kHz) | |||||
| 谐波失真 | -40 dBc | |||||
| 总谐波失真 | 0:14:24 | |||||
| 信号/噪声比 | 40 dB | |||||
| 方波/脉波 | ||||||
| 频率范围 | 100mHz to 15MHz | |||||
| 上升/下降时间 | <15ns | |||||
| 过冲 | <3% | |||||
| 占空比 | Square:50%;Pulse:0.4%~99.6% | |||||
| 很小脉波宽度 | 30 ns | |||||
| 抖动 | 500 ps | |||||
| 斜波 | ||||||
| 频率范围 | 100mHz~1MHz | |||||
| 线性度 | 0:14:24 | |||||
| 对称性 | 0 to 100% | |||||
| 其他功能 | ||||||
| 多国语言 | Available | |||||
| 操作环境 | Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C. | |||||
| 在线说明 | Available | |||||
| 时钟 | Time and Date ,Provide the Date/Time for saved data | |||||
| 尺寸与重量 | ||||||
| 尺寸 | 384mmX208mmX127.3mm | |||||
| 重量 | 3 kg | |||||
MSO-2000E附件
快速指南x1, 使用手册CDx1, 电源线x1, GTL-16E:16通道逻辑分析仪探棒
GTP-070B:70MHz(10:1/1:1)开关无源探棒,用于MSO-2072E(A)/2074E(A)(每通道一根)
GTP-100B:100MHz(10:1/1:1)开关无源探棒,用于MSO-2102E(A)/2104E(A)(每通道一根)
GTP-200B:200MHz(10:1/1:1)开关无源探棒, 用于MSO-2202E(A)/2204E(A)(每通道一根)
MSO-2000E选配附件
GTL-16E 16通道逻辑分析仪探棒
GCP-020 DC-100KHz,10A,电流探棒
GRA-426 面板机架
GCP-100 40Hz-10KHz,20A,电流探棒
GAK-003 50Q阻抗适配器
GCP-530* DC-50MHz,30Arms,电流探棒
GSC-008 便携式背包
GCP-1030* DC-100MHz,30Arms,电流探棒
GTL-246 USB电缆,USB2.0,A-B类型,1200mm
GCP-206P GCP-530/1030专用电源(2通道)
GDB-03 示波器教育&培训套件
GCP-245P GCP-530/1030专用电源(4通道)
GTP-033A 示波器探棒,35MHz1:1被动探棒,BNC(P/M)
GDP-025 25M高压差分探棒
GCP-005 电流探棒,40Hz~1kHz,5A,电流探棒
GDP-050 50M高压差分探棒
GDP-100 100M高压差分探棒
*必须配备GCP-206P/245P电源一同使用
