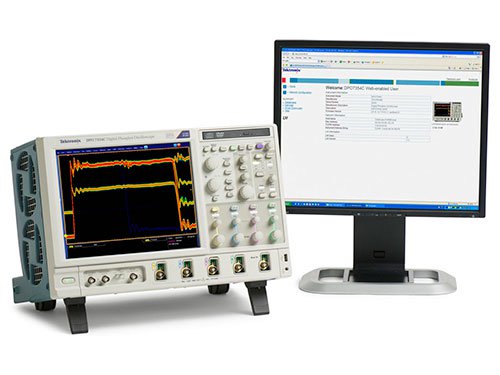

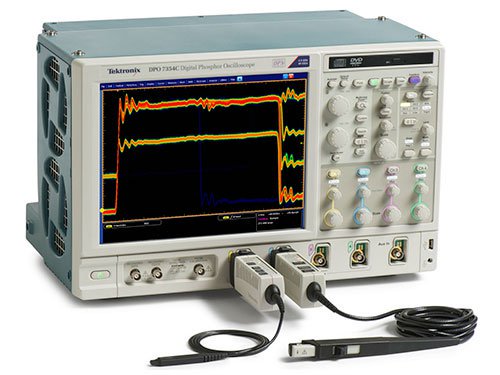

DPO7000 数字荧光示波器 DPO7054 DPO7104 DPO7254
产品描述
DPO7054 DPO7104 DPO7254高级信号测量和分析
标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 可添加高级抖动和眼图分析以及宽带射频分析等专用应用，以扩展测量功能。
特点
- 使用标准测量工具套件检定信号参数
- 高级抖动和定时分析可检定信号完整性问题以及信号源
- SignalVu 软件可提供宽带频谱分析和测量功能，以及音频、调制、射频脉冲和稳定时间选件
- TekScope Anywhere TM 软件支持离线测量和分析
DPO7054 DPO7104 DPO7254强大的触发功能让您更轻松地进行捕获

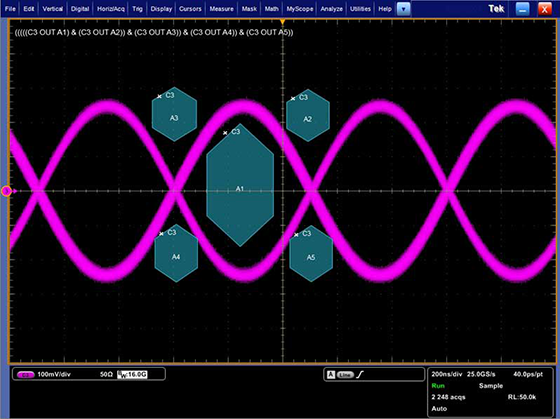

轻松捕获信号异常，包括毛刺、欠幅、设置/保持违例，以及对高达 1.25 Gb/s 的串行数据流的 NRZ 码型锁定，支持 Pinpoint® 触发以及虚拟触发和搜索。
特点
- 1,400 多个可用触发组合
- 快速定义复杂触发并使用虚拟触发以图形化方式搜索标准
- 可选串行触发可提供协议感知信号捕获功能
DPO7054 DPO7104 DPO7254串行分析和一致性测试
对于低中速总线，使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。
特点
- 协议解码以及串行触发和分析选件，适用于 I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay
- 自动一致性测试软件包，适用于 USB 2.0、以太网、HSIC、MOST 和 BroadR-Reach
DPO7054 DPO7104 DPO7254自动功率测量
自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足当前高效电源转换器的测量要求。 此外，智能 TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。
特点
- MOSFET 开关损耗和安全作业区分析
- IEC61000-3-2 预一致性的功率因数和谐波测量
- 电路内电感器和变压器损耗测量
- USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器一致性测试
|
Tektronix DPO7000C |
Tektronix MSO/DPO5000B |
Keysight S 系列 |
LeCroy HDO6000 |
|
| 带宽 | 500 MHz 至 3.5 GHz | 350 MHz 至 2 GHz | 500 MHz 至 8 GHz | 350 MHz 至 1 GHz |
| 模拟通道 | 4 | 4 | 4 | 4 |
| 模拟采样率（所有通道） | 可达 10 Gs/s | 较大 5 GS/s | 可达 10 Gs/s | 可达 2.5 GS/s |
| 模拟采样率（1 条通道） | 可达 40 Gs/s | 可达 10 Gs/s | 可达 20 Gs/s | 可达 2.5 GS/s |
| 较大可选记录长度（1 条通道） | 500 M | 250 M | 100 M | 250 M |
| 波形捕获率（波形/秒） | >310,000 | >250,000 | 未指定 | 未指定 |
| 操作系统 | Windows | Windows | Windows | Windows |
数字荧光示波器 DPO7054 DPO7104 DPO7254主要特点和优点
3.5GHz, 2.5GHz，1GHz和500MHz四种带宽型号在4条通道上实现10GS/s的实时采样率
高达400M样点的记录长度，支持MultiView Zoom™功能，迅速浏览信息
>250,000wfms/s的较大波形捕获速度
MyScope®定制窗口，提高工作效率
Pinpoint™触发技术，提供了更加灵活、性能高达的触发功能，满足几乎任何触发情况
体积小，重量轻
业内较大的12.1" XGA触摸屏
串行数据流时钟恢复及NRZ串行码型触发，分离码型相关的影响
低速串行协议触发(I2C,SPI,CAN)
具体技术软件解决方案，为抖动和定时测量、功率测量及以太网和USB2.0一致性测量提供了内置专业分析系统
OpenChoice®软件，采用Microsoft Windows XP操作系统，内置组网和扩展分析功能
数字荧光示波器 DPO7054 DPO7104 DPO7254应用
信号完整性、抖动和定时分析根据电信和数据通信行业标准调试和一致性测试串行数据流
低速串行总线设计?AN, SPI, I2C, LIN)
考察瞬态现象
功率测量和分析
汽车电子设计
视频应用

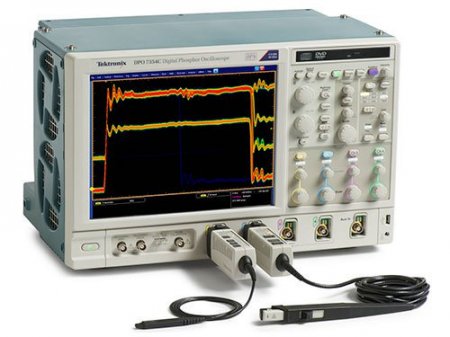

自动功率测量
自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足当前高效电源转换器的测量要求。 此外，智能 TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。
特点
- 选件 PWR：用于功率器件和电源的检定和测试的高级功率测量和分析解决方案，包括电源质量和谐波测试
- 选件 USBPWR：USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器自动一致性测试

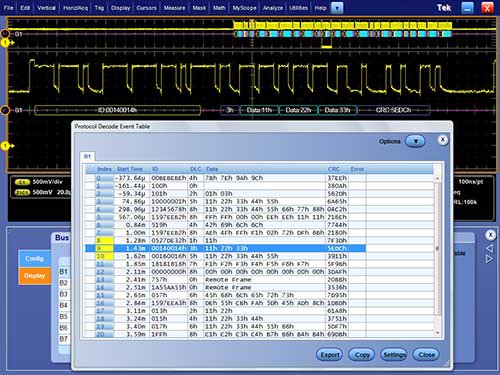

DPO7054 DPO7104 DPO7254自动串行分析和一致性测试
对于 CAN、LIN 和 FlexRay 总线，使用协议解码和串行触发选项可简化自动系统设计调试和验证。 使用自动一致性测试确保 BroadR-Reach 和 MOST 串行设备的互操作性。
特点
- 选件 SR-AUTO：CAN、LIN 和 FlexRay 串行数据包内容协议触发和解码
- 选件 BRR：BroadR-Reach/100BASE-T1 和 1000BASE-T1 自动一致性测试解决方案
- 选件 MOST：MOST50 和 MOST150 主控和设备设计的电气一致性和调试测试解决方案

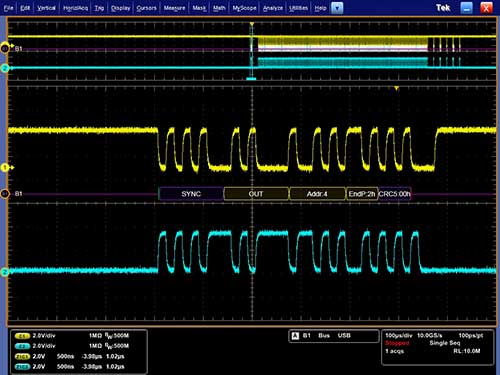

DPO7054 DPO7104 DPO7254嵌入式串行解码和分析
I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网和 MIL-STD-1553B 协议解码、串行触发和分析，可简化高级系统设计调试和验证。
特点
- 选件 SR-AERO MIL-STD-1553B 串行数据包内容协议触发和解码
- 选件 SR-COMP RS-232/422/485/UART 串行数据包内容协议触发和解码
- 选件 SR-DPHY MIPI® D-PHY 串行数据包内容上自动解码和搜索
- 选件 SR-EMBD I 2 C 和 SPI 串行数据包内容协议触发和解码
- 选件 SR-ENET 10BASE-T 和 100BASE-TX 串行数据包内容上协议搜索和解码
- 选件 SR-USB USB 2.0 串行数据包内容低速、全速和高速协议触发和解码
DPO7054 DPO7104 DPO7254串行一致性测试

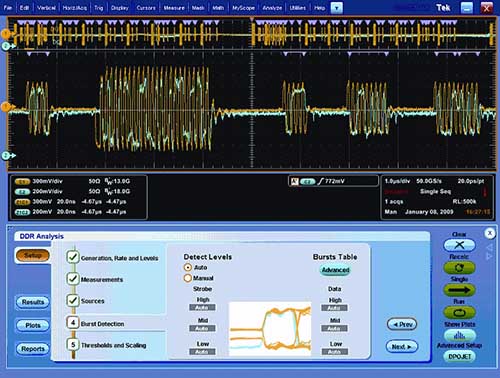

使用自动一致性测试确保 USB 2.0 和以太网串行总线设计的互操作性
特点
- 选件 ET3 对 10BASE-T、100BASE-TX 和 1000BASE-T 的自动检定、一致性和完整 PHY 层支持
- 选件 USB2 通过自动仪器和测试模式控制，进行“一触即成的”一致性测试
- 选件 HSIC 主控和设备设计电气信号质量测试和协议验证
- 选件 DDRA 适用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整内存接口分析包

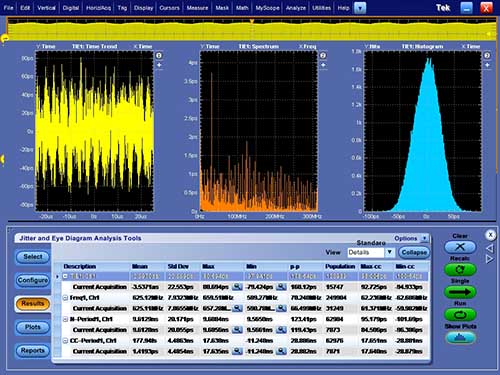

DPO7054 DPO7104 DPO7254高级抖动和定时分析

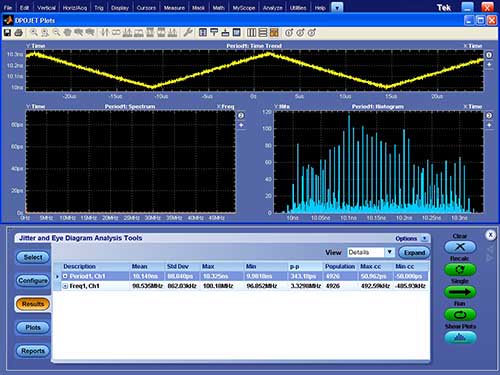

通过采用完善的抖动和眼图分析及分解算法，DPOJET 简化了发现当前高速串行、数字和通信系统路中的信号完整性问题和抖动及相关来源的工作。
特点
- 检定高速串行总线和并行总线设计的性能
- 检定时钟和数据抖动/噪声和信号完整性
- 检定扩频时钟电路的调制性能
- 对串行标准执行 PHY 测试，如 MIPI® D-PHY、DDR 和 MOST
DPO7054 DPO7104 DPO7254宽带射频分析

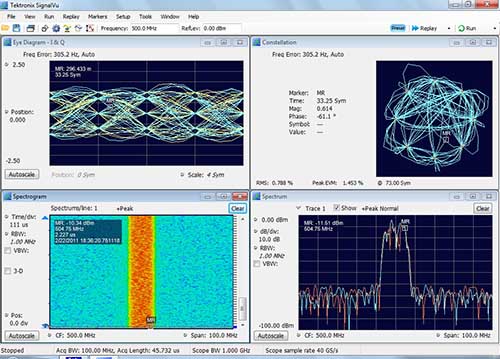

SignalVu 射频和矢量信号分析软件可以在一台仪器中，同时实现矢量信号分析仪功能、频谱分析仪功能及数字示波器的强大触发功能。 使用 SignalVu 轻松验证宽带设计并检定宽带频谱事件。
特点
- 选件 SVE：SignalVu Essentials 可提供宽带频谱分析和测量功能
- 选件 SVA：SignalVu AM/FM/直接音频测量
- 选件 SVM：SignalVu 通用调制分析
- 选件 SVP：SignalVu 高级脉冲信号分析
- 选件 SVT：SignalVu 稳定时间测量 - 频率和相位
