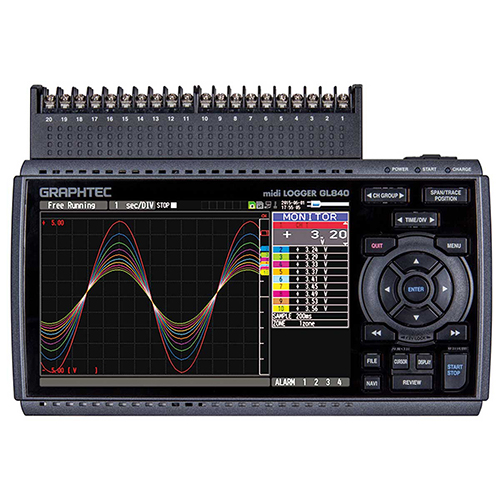

存储记录仪GL840-M GL840-WV日本图技GRAPHTEC。GL840电压和热电偶数据记录器系统具有20个独立的模拟输入通道（可扩展到200个）、4个离散输入和4个具有极其灵活触发条件的离散输出。使用GL840，可以是带有内置电池盒的独立设备，也可以是通过USB或以太网端口连接的pc。GRAPHTEC midi LOGGER GL840有高耐压高精度GL840-VM和GL840-M标准的2个产品型号，支持3种输入形态，无线LAN支持无线&远距离监控。
GL840系列是第三代数据记录器产品，具有优异的性价比。它是一个20个模拟通道的设备，可扩展到200个通道，由4个离散输入和输出进行增强。它的离散输入可以被配置为一组逻辑输入或脉冲输入。当配置为脉冲时，四个信道中的每一个都可以配置为测量频率或计数。四个离散输出是警报，可由各种容易定义的模拟和脉冲/离散输入通道条件触发。20个GL840模拟输入通道可分别配置为测量12个范围内20 mV至100 V满标度范围内的直接连接电压、任何类型的直接连接热电偶或3线PT100或PT1000 RTD。GL840的每个模拟输入通道都与其他通道和电源地电气隔离，允许使用分路器以及通电或接地热电偶进行离地测量。
GL840-M型支持多达60个Vp-p共模。很强大的GL840功能是它的触发灵活性。数据记录可独立启动或停止，作为模拟和脉冲/离散信号电平（单个或窗口）、警报、日期和时间以及星期几的函数。触发器也可以配置为只操作一次，或自动重复。GL840能够适应几乎任何所需的触发条件，允许仪器在完全自主的情况下长时间无人值守运行。

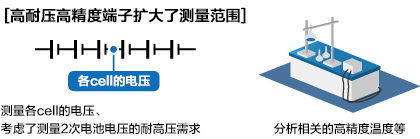

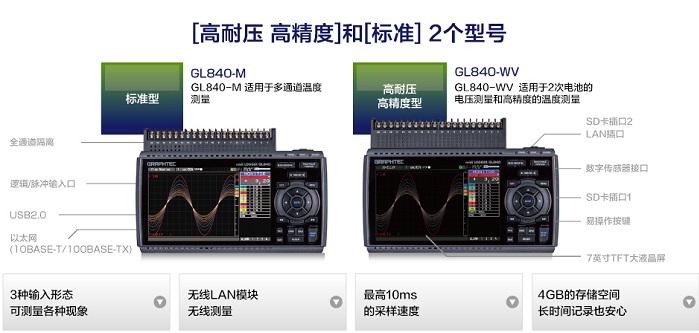

[高耐压·高精度]和[标准]的2个产品型号 *适合多通道温度测量的[标准型 GL840-M]外、增加了适合充电电池的电压测量和高精度温度测量的[高耐压·高精度型 GL840-WV]。	支持3种输入形态 配备了[模拟信号输入(全通道隔离多功能)][逻辑/脉冲输入][数字式传感器输入口]的3种输入口、可测量各种各样的现象。
无线LAN模块实现无线测量 连接上路由器后、本地、互联网都可以简单实现无线测量。也可进行远程监控。	GL100活用作子机 使用无线LAN模块、*多5台PetitLOGGER GL100、可以作为子机连接。
*高支持10ms间隔采样 减少使用通道数、可以提高采样速度至10ms。	4GB存储器可安心进行长时间的测量 标配4GB的闪存。数据以GBD 格式或、CSV格式保存。
便利的功能 警报输出功能和导航功能、适用3种电源、互联网功能等、GL840带有各种便利的功能可供使用。



---

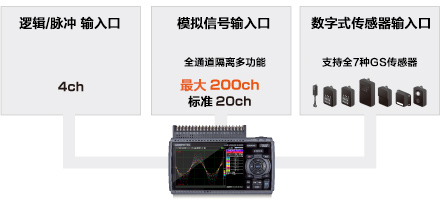

3种输入形态 可测量各种各样的现象

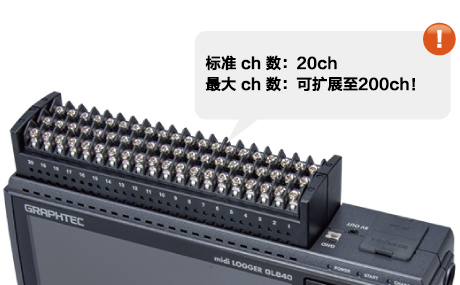

输入1 : *大扩展至200CH 模拟信号输入口(通道间绝缘多功能输入)

为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。两端子台采用了全通道隔离输入方式、可测量各种各样的现象。标准通道数为20CH、*大可扩展至200CH、使用接续线缆·扩展基座·端子台可延长本体-端子间距至20m。

项目		标准型 端子台:B-564	高耐压·高精度型 端子台:B-565
电压	量程	20mV~100V、1-5V F.S.	20mV~100V、1-5 V/F.S.
	*大输入电压 (输入端子/GND间)	60V	300Vp-p
	测量精度	±0.1% of F.S.	±(0.05% of F.S. +10μV)
温度	热电偶	R，S，B，K，E，T，J，N，W (WRe5-26)
	热电阻	Pt100，JPt100，Pt1000
	测定精度	例）K型热电偶时　（TS:温度） -200<=ＴＳ<=-100　±（0.05% of rdg +2.0℃） -100＜ＴＳ<=1370 ±（0.05% of rdg +1.0℃） 基准接点补偿确度　±0.5℃ K型热电偶测量 -100℃ 时   测量精度　±2.55℃ 测量100℃时   测量精度　±1.55℃	例）K型热电偶时　（TS:温度） -200<=ＴＳ<=-100　 ±1.5℃ -100＜ＴＳ<=1370　±0.8℃ 基准接点补偿确度　 ±0.3℃ K型热电偶测量 -100℃时   测量精度　±1.8℃ 测量100℃时   测量精度　±1.1℃
湿度		0~100％ (需要选件B-530)

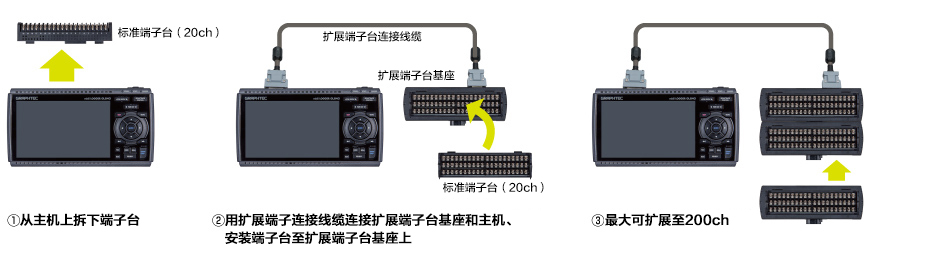

模拟信号输入口的接口数的扩展

端子台的通道数可以从标准的20CH扩展至200CH(一次加20CH)。

■GL840-M的扩展范例

通道扩展例	20CH	40CH	100CH	200CH
GL840本体	1	1	1	1
扩展端子台连接用线缆	-	1	1	1
扩展端子台基座	-	2	5	10
20CH扩展端子台 (标准型/高耐压高精度型)	-	1	4	9

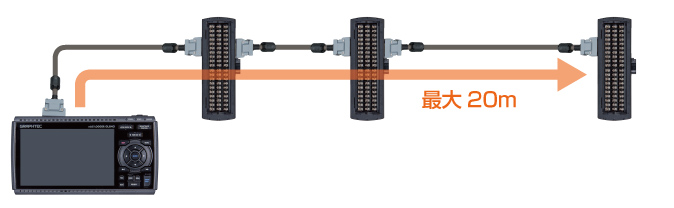

GL840用扩展端子台连接线缆（50cm、2m 2种）可以把本体-端子台、端子－端子间分开。
※noise影响时、请减速采样速度。

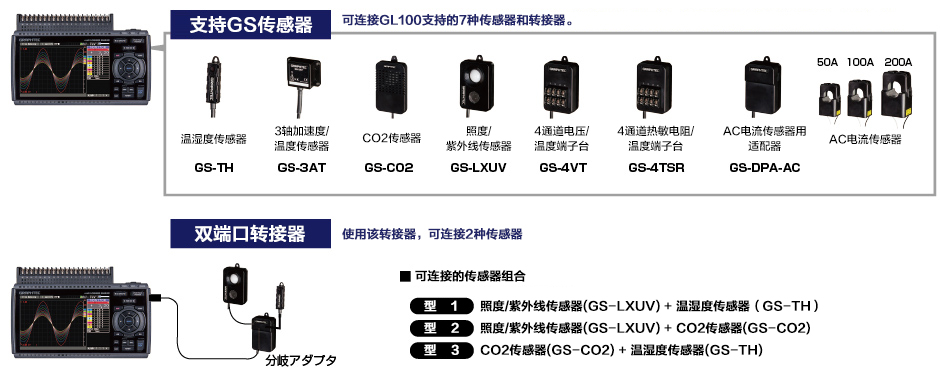

输入2：数字式传感器连接口

GL100的7种传感器和转接器都可以连接。更延伸了测量的范围。

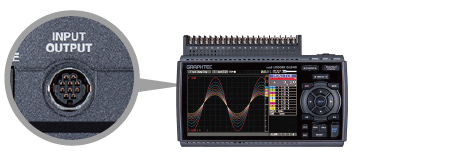

输入3：逻辑/脉冲 输入口

、

逻辑或者脉冲信号 4通道可供输入。测量脉冲信号时、累计·瞬时·转速的测量可每个通道进行选择。

*高10ms的采样速度

减少通道数可以*高10ms的速度记录数据。

采样速度		10ms	20ms	50ms	100ms	200ms	500ms	1s	2s
可使用CH数		1	2	5	10	20	50	100	200
测定对象	电压	●	●	●	●	●	●	●	●
	温度	-	-	-	●	●	●	●	●

4GB存储空间 可安心进行长时间的数据记录

标配4GB闪存。记录数据可保存为GBD（graphtec binary data）格式、CSV格式。
记录时间例 (模拟信号20CH、2GB记录时)

采样速度	10ms	50ms	100ms	200ms	500ms	1s	10s
GBD格式	31日	77	95日	108日	207日	365日以上	365日以上
CSV格式	3日	11日	16日	21日	54日	109日	365日以上

※ 记录时间为估算值。采样速度受使用CH数限制。10ms：1CH、50ms：5CH、100ms：10CH

GL840可连接到PC或完全独立运行。与PC的连接可以通过标准以太网、USB或可选无线连接。每个连接方法可以利用所提供的PC侧软件来配置、获取、显示和记录数字化信息，以便直接存储到PC的HDD。采集的数据可在记录后检索以供审查和分析，包括导出到Microsoft Excel的能力。使用GL840的内置以太网端口或无线选项可启用仪器的网络功能，允许使用任何计算机或智能手机的标准Web浏览器对其进行远程配置和管理。GL840配有4GB的非易失性存储器，嵌入仪器内部。仪器提供一个外部SD卡插槽，以便在需要时进行额外存储。

GL840的测量范围通过使用可直接连接到GL840或使用GL100-WL通过B-568无线选项无线访问的GS传感器附件而进一步扩展。可使用GS传感器对温度/湿度、加速度、二氧化碳、照度、交流电流等进行扩展测量。
