可编程脉冲发生器PSPL10050A, PSPL10060A, PSPL10070A
Tektronix脉冲幅度7.5~10V的可编程脉冲发生器PSPL10050A,psPL10060A,psPL10070A产品技术持续时间可以在100ps~10 ns间调节，PSPL10000系列脉冲发生器通过方便的前面板或计算机控制提供了优异的信号完整性。高压输出拥有快速的边沿速率、平滑的跳变和很小的过冲和振铃。可调节输出电平使用内部阶跃衰减器获得，确保在所有设置上实现一致的信号形状。输出是为50 Ω阻抗设计的，但可以安全地驱动从短路到开路的任何负载。 典型性能优势的应用，PSPL10050A在2V/div和20......
产品描述
Tektronix脉冲幅度7.5~10V的可编程脉冲发生器PSPL10050A,psPL10060A,psPL10070A产品技术持续时间可以在100ps~10 ns间调节，PSPL10000系列脉冲发生器通过方便的前面板或计算机控制提供了优异的信号完整性。高压输出拥有快速的边沿速率、平滑的跳变和很小的过冲和振铃。可调节输出电平使用内部阶跃衰减器获得，确保在所有设置上实现一致的信号形状。输出是为50 Ω阻抗设计的，但可以安全地驱动从短路到开路的任何负载。

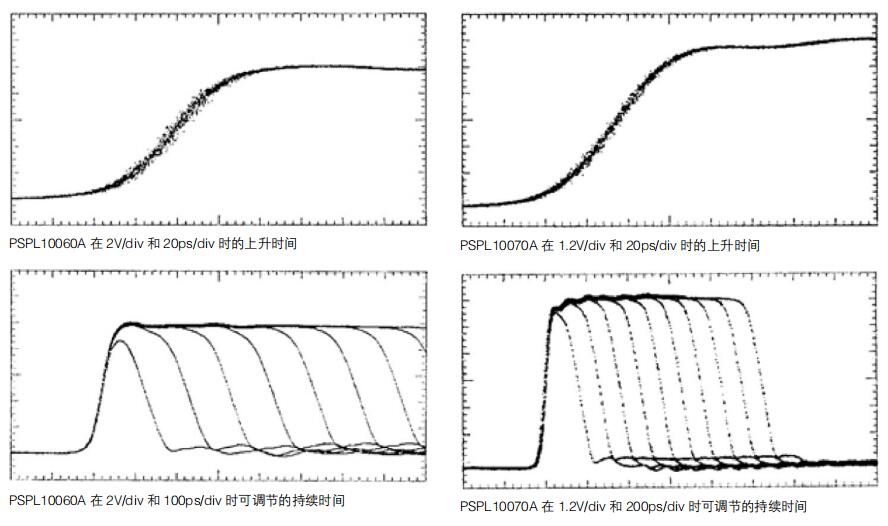

典型性能优势的应用，PSPL10050A在2V/div和20ps/div时的上升时间，PSPL10050A在2V/div和200ps/div时可调节的持续时间 ，PSPL10060A在2V/div和20ps/div时的上升时间，PSPL10060A在2V/div和100ps/div时可调节的持续时间，PSPL10070A在1.2V/div和20ps/div时的上升时间，PSPL10070A在1.2V/div和200ps/div时可调节的持续时间。
可编程脉冲发生器PSPL10050A, PSPL10060A, PSPL10070A主要性能指标
小键盘接口，10V固定幅度，PSPL10050A
900 µV~10V,psPL10060A
700 µV~7.5V,psPL10070A
内部触发模式、外部触发模式、手动触发模式或GPIB触发模式，上升时间从65ps直到45ps。
内部触发模式、外部触发模式、手动触发模式或GPIB触发模式，上升时间从65ps直到45ps。
单次，或1 Hz~100 kHz重复速率。可编程IEEE-488，门输出功能。
泰克可编程脉冲发生器应用
高校教育和科研
UWB信号源
半导体检定
激光驱动器
可编程脉冲发生器PSPL10050A, PSPL10060A, PSPL10070A技术数据
除另行说明外，所有技术规格适用于所有型号。这里列出的性能参数都是典型值；在给出较大极限和/或很小极限时，参数是保障值。
触发和定时
文章来源于泰克测试仪
| 参数 | PSPL10050A | PSPL10060A | PSPL10070A |
|---|---|---|---|
| 可以调节到50 Ω (参见注释) | 10V (固定) | 900μV ~ 10 V，可以以1 dB步长调节 | ±700μV ~ ±7.5 V，可以以1 dB步长调节 |
| 幅度精度，50 Ω阻抗 | ±0.2 V | ||
| 极性 | 仅正极性 | 仅负极性 | 正或负 |
| 基线 | 0 V | 0 V | -5 V ~ +5 V，1.25 mV步长 |
|
跳变时间，前沿 (10 – 90%) (20 – 80%) |
≤45 ps typ, ≤55 ps max --- |
≤55 ps典型值，≤65 ps较大值 --- |
≤65 ps典型值，≤75 ps较大值 ≤40 ps典型值，≤50 ps较大值 |
|
跳变时间，后沿 (10 – 90%) (20 – 80%) |
≤110 ps典型值，≤130 ps较大值 --- |
≤115 ps典型值 --- |
--- ≤80 ps典型值，≤100 ps较大值 |
| 反射系数 | 在脉冲期间±5% 在脉冲后+80%，-40% | 在脉冲期间±5% 在脉冲后+80%，-40% (随着衰减提高而改善) |
50% @ 0 dB (7.5 V) 20% @ 6 dB (3.7 V) -10 % @ > 10 dB ( |
| 源阻抗(标称值) | 50 Ω | ||
| 持续时间(FWHM) (参见注释) | 100 ps ~ 10 ns，2.5 ps步长 | ||
| 基线前置光标 | |||
| 顶线过冲 | |||
| 顶线扰动 | |||
| 顶线平坦度 | |||
银飞注：前面板LCD上显示的及GPIB上编程的持续时间和延迟值只能视为“标称”值，而不是绝对值。持续时间和延迟参数会表现出某些温度漂移、与重复率相关及交互。在很小脉冲持续时间时有一些幅度损耗。±0.2V的幅度容限只能保持>2ns持续时间。应一直使用示波器，单独检查这些脉冲参数。仪器在出厂时进行调节和校准，环境温度为23°C (±3°C)，重复速率为100kHz。仪器将在0 ~ 50°C的温度范围内工作，但在这个范围内不会满足所有技术指标。
触发和定时
这里列出的性能参数都是典型值；在给出较大极限和/或很小极限时，参数是保障值。
| 参数 | PSPL10050A | PSPL10060A | PSPL10070A |
|---|---|---|---|
| 触发输入/输出延迟 | 90 ns | 90 ns | 100 ns |
| 重复率 | 1 Hz到100 kHz | ||
| 周期 | 10 µs ~ 1 s，0.1 µs 步长 | ||
| 触发模式 | 内部、外部、手动或GPIB | ||
| 外部触发输入电平 | –2 ~ +2 V，1 mV步长，正斜率或负斜率 | ||
| 较大外部触发输入 | ±5 V | ||
| 外部触发阻抗 | 50 Ω | ||
| 触发输出，50 Ω阻抗 | 2.4 V, 50 ns | ||
| 延迟(参见上面的注释) | 0 ~ 63 ns，1 ns步长 | ||
| 延迟抖动，RMS | 1.5 ps | ||
| 外部触发抖动，RMS | 5 ps ( | ||
| 外部门输入 | TTL，> 2 V开点电压， | ||
| 外部门阻抗 | 50 Ω | ||
通用技术规范
| 参数 | PSPL10050A | PSPL10060A | PSPL10070A |
|---|---|---|---|
| 标配附件 | 远程脉冲探头和4英尺同轴电缆，电源线，机架安装套件，说明手册 | 电源线，机架安装套件，说明手册 | 电源线，机架安装套件，说明手册 |
| 控件 | 功率、菜单、数据输入、禁用/启用、本地和手动触发 | ||
| 电源(市电) | 100, 115或230 VAC, ±10%开关可以选择, 50或60 Hz | ||
| 功耗 | 48 VA (60 Hz), 65 VA (50 Hz) | ||
| 工作环境(参见上面的注释) | |||
| 温度 | 40 ℃ (104 °F)；下限为 0 ℃ (32 °F) | ||
| 湿度 | 温度高达 31 ℃ (88 °F) 时为 80%，在 40 ℃ (104 °F) 时直线降至 50% | ||
| 海拔 | 2000 米（6562 英尺） | ||
| 外观尺寸 | 19.0 x 15.2 x 5.5英寸(48.3 x 38.6 x 14.0厘米) | ||
| 重量 | 21磅(9.5千克) | ||
| 连接器 | SMA输出，BNC触发输入，门输入，触发输出，后面板GPIB | ||
| 标配GPIB | IEEE-488.1-1987 | ||
| GPIB接口功能 | SH1, AH1, T6, L4, SR1, RL1, PPO, DC1, DT1, CO和E2。 | ||
| 设置 | 保存/调用10个存储项目，支持备用电池 | ||
| 保修 | 一年 | ||
