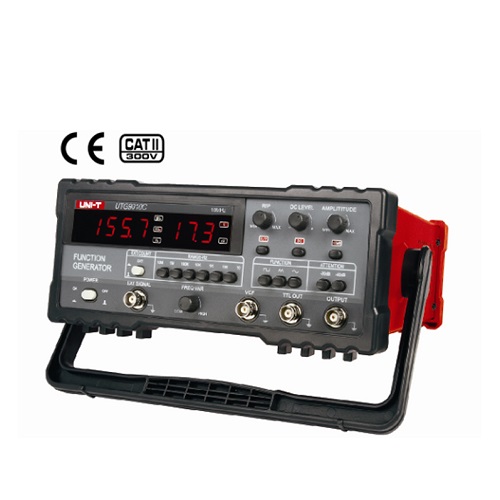

UTG9002C 2MHz函数信号发生器 是优利德UNI-TUT品牌的G9000C系列中的一款函数发生器。 UTG9002C函数信号发生器 能产生正弦波、方波、三 角波、脉冲波、锯齿波等波形，频率范围宽，高达的频率可达到10MHz（其它型号），具有直流电平调节，占空比调节，VCF功能，具有 TTL电平输出，可同时显示输出信号、幅度和频率，外测 频时可作频率计使用,该系列具有优良的幅频特性，方波 上升＜50nS，所有电性能指标达到国外同类产品的水 平。外型精巧、美观。 2MHz函数信......
产品描述
UTG9002C 2MHz函数信号发生器是优利德UNI-TUT品牌的G9000C系列中的一款函数发生器。UTG9002C函数信号发生器能产生正弦波、方波、三 角波、脉冲波、锯齿波等波形，频率范围宽，高达的频率可达到10MHz（其它型号），具有直流电平调节，占空比调节，VCF功能，具有 TTL电平输出，可同时显示输出信号、幅度和频率，外测 频时可作频率计使用,该系列具有优良的幅频特性，方波 上升＜50nS，所有电性能指标达到国外同类产品的水 平。外型精巧、美观。2MHz函数信号发生器广泛适用于工厂、学校、科研单位等在生产 和科研中使用。UTG9002C注意事项有四点：1、 把仪器接入AC电源之前，应检查AC电源是否和 仪器所需的电源电压相适应。2、 仪器需预热10分钟后方可使用。3、 请不要将大于10V （DC+AC）的电压加至输出端 和脉冲端。4、 请不要将超过10V的电压加至VCF端。
UTG9002C使用方法
1、将仪器接入AC电源，按下电源开关
2、按下所需选择波形的功能开关
3、当需要脉冲波和锯齿波时，按入R/P开关，调节 占空比，此时R/P指示灯亮，频率+10,其它状态时 关掉。
4、当需小信号输出时，按入衰减器。
5、调节幅度至需要的输出幅度。
6、调节直流电平偏移至需要设置的电平值，其它状态 时关掉，直流电平将为零。
7、当需要TTL信号时，从脉冲输出端输出，此电平将 不随功能开关改变。
8、VCF：把控制电压从VCF端输入，则输出信号频率 将输入电压值而变化。

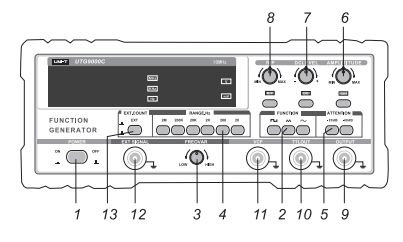

需要了解的面板按键及功能
1、电源开关（POWER）按入开
1、电源开关（POWER）按入开
2、功能开关（FUNCTION）:波形选择
正弦波
方波和脉冲波（具有占空比可变）
三角波和锯齿波（具有占空比可变）
3、频率微调FREQ VAR：频率复盖范围10倍
4、分档开关（RANGE-HZ）: 2Hz~2MHz / 5Hz~5MHz/lMHz~10MHz,分六档选择。
5、衰减器（Am可选择OdB、20dB、40dB、60dB衰减。
6、幅度（AMPLITUDE）:幅度可调
7、直流偏移调节（DC LEVEL）：当开关按入时，直流电平为-10V〜+10V连续可调 当开关按出时，直流电平为零
8、占空比调节（R/P）:当开关按出时，占空比为50%~50%。当开关按入时，占空比为10%〜90%内连续可调。 频率+10
9、输出（OUTPUT）:波形输出端
10、TTL电平（TTL OUT）：只有TTL电平输出端。幅 度3. 5Vp-p （UTG9003C 是 POWER OUT：功率输出）
11、VCF：控制电压输入端。（UTG9003C是TTL OUT： TTL波形输出）
12、EXT SIGNAL :外测频输入
13、EXT：测频方式（内/外）
| UT9002C技术指标 | |
| 基本功能 | 量程 |
| 上限频率 | 2 MHz |
| 函数波形 | 正弦波，方波，三角波，脉冲波，锯齿波等。 |
| 频率 | 0.2Hz～2MHz |
| 频率误差 | ≤±1% |
| 测幅误差 | ≤±5% |
| 幅度（zui大） | 25Vρ-ρ |
| 功率≥ | 3Wρ-ρ |
| 衰减器 | 20dB+40dB |
| 直流电平 | -10V～+10V |
| 显示 | 幅度，频率 |
| 占空比 | 10%～90% |
| 正弦失真 | ≤2% |
| 上升时间 | ≤50ns |
| VCF | 100:1 |
| TTL | 有 |
| LED显示 | 4位频率显示，3位幅度显示。 |
| 一般特征 | |
| 机身颜色 | 象牙白+灰色 |
| 机身重量 | 约2.5kg |
| 机身尺寸 | 320（深）×240（宽）×100（高）mm |
| 标准配件 | Q9双夹线，电源线 |
| 标准包装 | 彩箱，中文说明书 |
| 标准包装数量 | 6台 |
| 标准包装尺寸 | 660（长）×410（宽）×600（高）mm |
| 标准包装毛重 | 约18kg |
