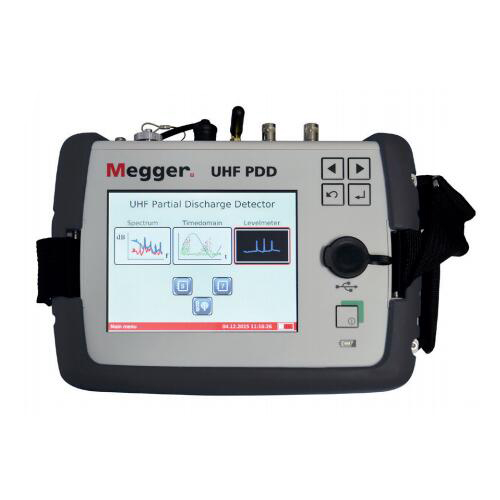

Megger的UHF PDD局部放电检测仪是一款超高频的局部放电检测仪，它主要是用在中电压和高电压变电站进行快速、非侵入式测量，所有维护和检修团队的工具包中都会有它的存在。UHF PDD局部放电检测仪通过高测量带宽，超高频方法可对高电压设备（比如电缆终端、避雷器、电压变压器和绝缘子）进行精确的本地在线局部放电 (PD) 测量。

UHF PDD局部放电检测仪的双测量通道允许比较两相或两种类型的超高频传感器的结果，从而进一步扩大了超高频检测仪的使用范围。通过将无线电频率与多种TEV和HFCT传感器结合，还可以进行中电压开关站的测量。

UHF PDD局部放电检测仪的局部放电相位谱图 (PRPD) 结果有助于确定缺陷类型，重要的是，它能够将噪声与局部放电信号区别开来。噪声会影响局部放电的读数，导致得出错误的结果和进行不必要的组件更换。UHF PDD局部放电检测仪的噪声处理能力可确保局部放电读数真实，消除误报，因此只有发生故障的组件会被标识为更换。

UHF PDD局部放电检测仪作为一款手持设备可通过键盘或 6 英寸彩色触摸屏操作。电池寿命超过 10 个小时。超高频检测仪的功能及性能使其成为同类产品中性价比高达的产品。

UHF PDD局部放电检测仪优点：

非侵入式测量工具，用于中电压和高电压变电站的在线局部放电测量
大尺寸彩色触摸屏，易于操作
双通道系统，可直接比较两个传感器的测试结果
通过内部电源、主电源或外部传感器与电源频率同步，以便识别局部放电相位谱图

UHF PDD局部放电检测仪特征：
内置同步传感器
双通道
执行RF和UHF测量
用于中压和高压变电站测量
6“彩色触摸屏
频谱，时域和PD水平测量
坚固的硬壳，用于安全存储和运输
内置脉冲发生器用于灵敏度/功能检查

UHF PDD局部放电检测仪规格参数：
频率范围
UHF：150~1000 MHz
RF：100 kHz~70 MHz
灵敏度： - 90 dBm
显示屏：6英寸彩色触摸屏，640 x 480像素
内存10 Gb

电源
充电器：输入电压100~240 V，50/60 Hz，输出电压12 VDC
内置电池：锂离子7.4 V / 12.25 Ah
电池寿命：> 10小时
充电时间：±6小时

接口
无线：868 MHz（标准）
（电源同步）：913 MHz（美版）
数据：USB 2.0（主机）

温度
操作： - 20°C~50°C
储存： - 30°C~70°C
相对湿度：30°C时93％（非冷凝）
IP等级：IP 65; IP 67（在运输情况下）

重量
UHF PDD：1.9公斤
运输箱：3.8公斤
总重量：6.9公斤（包括设备，主电源同步，充电器，
天线和电缆）

尺寸（宽x深x高）
UHF PDD：25 x 19 x 10厘米
运输箱：46.5 x 28 x 34.5厘米
