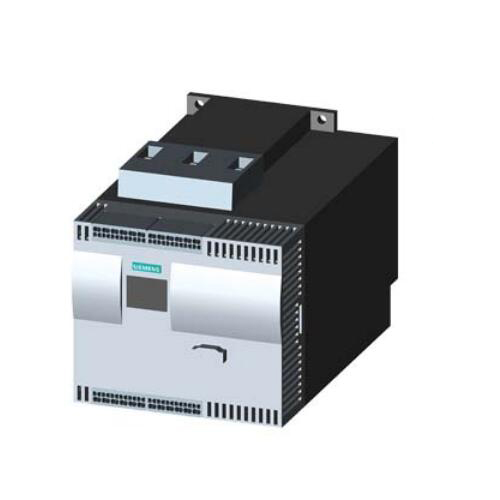

3RW4427-3BC45软启动器的工作原理：

3RW4427-3BC45软启动器在每个相上都具有两个反并联晶闸管。 一个晶闸管用于正半波，另一个晶闸管用于负半波。

电机电压的 rms 值（来自可调起动电压或起动转矩）通过前沿相位在可定义的起动时间内增大到电机额定电压。这是通过多种控制方法实现的。

电机电流随施加到电机上的电压成正比例变化。因此，起动电流的减小量与施加到电机上的电压成正比。

转矩随施加到电机上的电压成平方比例变化。因此，起动转矩的减小量与施加到电机上的电压成平方比。

3RW4427-3BC45软启动器装备：
集成的分路接触系统
可控硅元件
3RW4427-3BC45软启动器功能：
设备自我保护
电机过载保护
热敏电阻电机保护评值
外部的复位
可调节的电流限制
内三角回路
3RW4427-3BC45软启动器组件电机制动的输出：
参考标示 符合 DIN EN 61346-2：Q
参考标示 符合 DIN 40719（根据 IEC 204-2 增补） 符合 IEC 750：G

3RW4427-3BC45软启动器技术数据
工作电流
 40 °C 时 测定值：93A
50°C 时 测定值:82A
 60 °C 时 测定值:72A
工作电流 对于交流电机 内三角回路中
40 °C 时 测定值:161A
50°C 时 测定值:142A
60 °C 时 测定值:125A
输出的机械功率 对于交流电机
400 V 时:标准接线时 40 °C 时 测定值45000W;内三角回路中 40 °C 时 测定值90000W
500 V 时:标准接线时 40 °C 时 测定值55000W;内三角回路中 40 °C 时 测定值110000W
