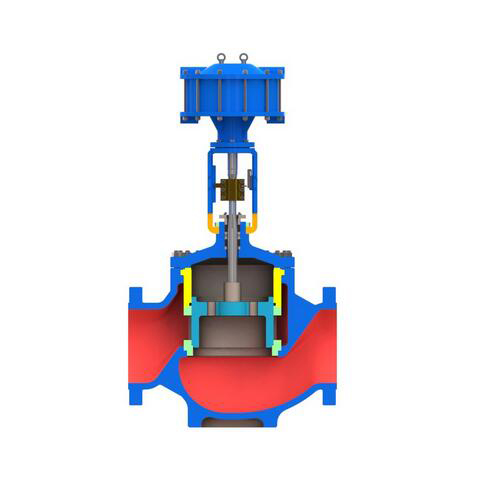

HNQ气动活塞笼式切断阀由切断阀与气动活塞执行机构组成。HNQ气动活塞笼式切断阀阀芯采用压力平衡式结构，阀体结构紧凑，压降损失小，流量大。HNQ气动活塞笼式切断阀适用于两位式控制或需要紧急切断的场合，具有结构简单、操作方便、使用可靠、快速开闭等特点。

HNQ气动活塞笼式切断阀主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密切断，快速放空的自动控制系统中。HNQ气动活塞笼式切断阀符合GB/T4213-2008标准。

HNQ气动活塞笼式切断阀规格
阀体形式类型：直通式单座铸造球阀
公称通径：DN125〜450毫米
额定CV值：365〜2450
公称压力：PN1.6〜为6.4MPa，ANSI150〜600，JIS10〜30K
流体温度：-196〜+566℃
连接方式：法兰型：FF，RF，RJ，TG，MFM
阀体材质：SCPH2/ WCB，SCPH21/ WC6，SCS13A/ CF8，SCS14A/ CF8M，SCS16A/ CF3M，钛
阀内件材质：SUS304，SUS316，SUS316L，SUS410，SUS630，R.TFE，PEEK，Inconel 750，Hastelloy C
流体特性：快开QS，QT
阀座泄漏量：ANSI Class IV〜V
执行机构：气缸活塞式VP，VA

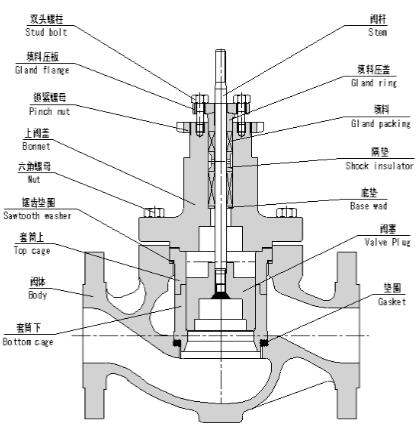

HNQ气动活塞笼式切断阀阀体结构
