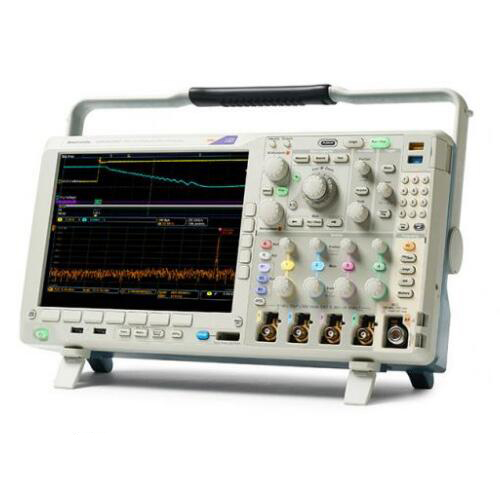

Tektronix MDO4000C混合域示波器
Tektronix强大的混合域示波器， MDO4000 集合六种仪器功能，包含内置频谱分析仪（标配）和信号发生器（选配）。它不同于其他仪器，可同时将射频、模拟与数字通道信号同步，让你在设计中获得新台阶的测试体验。 当今的工程设计是处理器、串行总线和无线接口的复杂组合。 MDO4000C混合域示波器 的核心就是可扩展与平台配套的值得信赖的泰克示波器。按照测试需求自定义。添加16个逻辑通道、一个50MHz 任意波形/函数发生器、协议分析和集成真硬件3或......
产品描述
Tektronix强大的混合域示波器，MDO4000集合六种仪器功能，包含内置频谱分析仪（标配）和信号发生器（选配）。它不同于其他仪器，可同时将射频、模拟与数字通道信号同步，让你在设计中获得新台阶的测试体验。
当今的工程设计是处理器、串行总线和无线接口的复杂组合。MDO4000C混合域示波器的核心就是可扩展与平台配套的值得信赖的泰克示波器。按照测试需求自定义。添加16个逻辑通道、一个50MHz 任意波形/函数发生器、协议分析和集成真硬件3或6GHz 频谱分析仪可帮助解决复杂设计挑战。
MDO 系列示波器旨在实现业内很准确的测量，可以无比精准地查看您的设计。MDO4000C混合域示波器测量实际采集数据，而许多其他仪器仅通过测量显示数据来提供截屏视图。不止如此与许多竞争对手相比，我们提供更高技术规格，确保MDO4000C混合域示波器让您在测量时拥有十足把握。
MDO4000C混合域示波器主要性能指标
1.示波器
4条模拟通道
1GHz，500MHz，350MHz和200MHz带宽型号
带宽可升级（高达达1 GHz）
高达达5 GS / s采样率
所有通道上20 M记录长度
> 340,000 wfm / s的较大波形捕获速率
标配无源电压探头，3.9 pF电容负载，1 GHz或500 MHz模拟带宽
2.频谱分析仪（选配）
频率范围9 kHz - 3 GHz或9 KHz - 6 GHz
超宽捕获带宽≥1GHz
频谱分析仪的时间同步捕获功能，支持模拟采集和数字采集
频率对时间，幅度对时间和相位对时间波形
3.任意函数发生器（选配）
13种预先定义的波形类型
50 MHz波形生成功能
128 k任意波形发生器记录长度
250 MS / s任意波形发生器采样率
4.逻辑分析仪（选配）
16条数字通道
所有通道上20 M记录长度
60.6 ps定时分辨率
5.协议分析仪（选配）
支持I2C，SPI，RS-232/422/485 / UART，USB 2.0，以太网，CAN，CAN FD，LIN，FlexRay，MIL-STD-1553，ARINC-429和音频标准等串行总线
6.数字电压表/频率计数器（产品注册后免费提供）
4位AC RMS，DC和AC + DC RMS电压测量
5位频率测量
MDO4000C混合域示波器典型应用
嵌入式设计
在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前很常见的串行总线和无线技术。
功率设计
使用自动功率质量，开关损耗，谐波，纹波，调制和安全作业区测量，在经济的解决方案中提供很广泛的功率探头选择范围，进行可靠的，可重复的电压，电流和功率测量。
EMI调试
确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统的EMI辐射的影响。
无线调试
在使用蓝牙，802.11 WiFi，ZigBee或其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号，数字信号和RF信号，而且在时间上同步，了解其真实的特点。在一次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11 /广告）中的整个宽带频率范围。
教育
管理工作台上的多台仪器可能会非常麻烦.MDO4000C把六种仪器整合到一台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程，同时使要求的投资达到很小。全面升级能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试
规格和空间限制可能会给车间带来巨大影响。较为先进的六合一MDO4000C把多台仪器整合到一台小型仪器中，较大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
