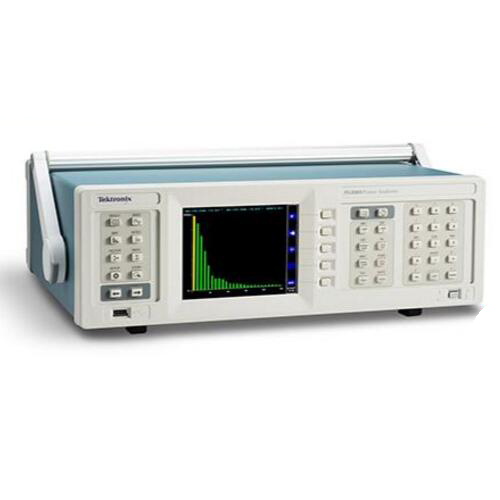

Tektronix PA3000三相功率分析仪
Tektronix的PA3000三相功率分析仪 是一种理想1至 3相功率分析仪 ，适用于测试高效率电源、LED 驱动器、家用电器、逆变器和驱动器的。用于根据很新法规标准（如 VI Level、Energy Star、CEC、IEC 62301 等）来分析和记录真实功率、功率因数、效率、能耗和谐波。 Tektronix PA3000三相功率分析仪 专为测试当今单相和多相高效率功率转换产品和设计而优化。 根据很新的区域和国际标准（包括VI级，EnergyStar，CEC，IEC 62301，CQC-3146等），使用该软件快速查看，分析和记录功......
产品描述
Tektronix的PA3000三相功率分析仪是一种理想1至3相功率分析仪，适用于测试高效率电源、LED 驱动器、家用电器、逆变器和驱动器的。用于根据很新法规标准（如 VI Level、Energy Star、CEC、IEC 62301 等）来分析和记录真实功率、功率因数、效率、能耗和谐波。Tektronix PA3000三相功率分析仪专为测试当今单相和多相高效率功率转换产品和设计而优化。 根据很新的区域和国际标准（包括VI级，EnergyStar，CEC，IEC 62301，CQC-3146等），使用该软件快速查看，分析和记录功率效率，能耗和电气性能。
PA3000三相功率分析仪的主要功能和规格
一到四个通道支持单相和三相应用
10 mW待机功耗测量
1 MHz带宽
1 MS / s采样率
16位A / D
谐波分析至第100阶
基本电压和电流精度的±0.04％
测量至30臂和600 Vrms Cat II（2000 Vpk）
USB和LAN接口标准（GPIB选件）
免费的PWRVIEW软件
全彩色图形显示，可直观显示测量值，波形，谐波和能量积分图
一到四个通道支持单相和三相应用
10 mW待机功耗测量
1 MHz带宽
1 MS / s采样率
16位A / D
谐波分析至第100阶
基本电压和电流精度的±0.04％
测量至30臂和600 Vrms Cat II（2000 Vpk）
USB和LAN接口标准（GPIB选件）
免费的PWRVIEW软件
全彩色图形显示，可直观显示测量值，波形，谐波和能量积分图
PA3000三相功率分析仪是一款用于研发和验证的基本功率测量工具
高精度支持外部AC / DC电源的VI级效率标准测试
能源之星和CEC等标准的集成模式下的专用能耗测试
完整的符合IEC 62301待机功率要求的一致性测试解决方案
高1 MHz带宽支持CQC-3146的LED模块能量认证要求以及基频较高设计的谐波分析
超过50种标准测量功能，包括谐波，频率和星 - 三角计算
传感器数据的多个模拟和数字输入，例如热电偶，速度传感器和转矩传感器
内置±15 V电源用于外部传感器，以支持高电流应用
PA3000三相功率分析仪的应用
AC / DC电源和LED驱动器
家电和消费电子产品
UPS系统，逆变器和DC / AC转换系统
无线电池充电
三相电机和驱动器
AC / DC电源和LED驱动器
关键测试包括效率，待机功率，谐波，浪涌电流和功率因数等输入功率参数。 PA3000的图形化彩色显示和PWRVIEW软件可以在执行这些测试时提高生产力。
