PNF800系列智能测试仪
PNF800系列智能测试仪是北京博电的新一代的智能继电保护测验仪。PNF800系列智能测试仪有着8光口的设计，加上增强的数据处理能力，完全符合了现在直采直跳、网方法测验的各种要求，可完结对光数字保护装置的全功用测验，并可模仿采集器输出对MU完结闭环测验，具有GPS、IRIG-B码同步接口并支撑IEEE1588时方法，为站内调试以及站与站联调提供条件。软件堆集多年的测验经验，以全部强壮的测验功用、模板功用为根底，融入SV反常模仿、虚端子测验、光功......
产品描述
PNF800系列智能测试仪是北京博电的新一代的智能继电保护测验仪。PNF800系列智能测试仪有着8光口的设计，加上增强的数据处理能力，完全符合了现在直采直跳、网方法测验的各种要求，可完结对光数字保护装置的全功用测验，并可模仿采集器输出对MU完结闭环测验，具有GPS、IRIG-B码同步接口并支撑IEEE1588时方法，为站内调试以及站与站联调提供条件。软件堆集多年的测验经验，以全部强壮的测验功用、模板功用为根底，融入SV反常模仿、虚端子测验、光功率测验等光数字保护特有功用测验，高效、方便的完结智能站测验。

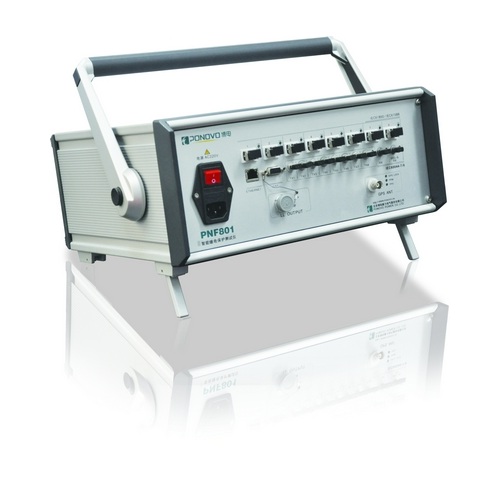

PNF801智能测试仪
模拟合并器
PNF800系列智能测试仪可以模拟合并器（MU）按照IEC61850-9-1、IEC61850-9-2或IEC60044-7/8（即FT3）帧格式传送采样值，也可模拟电流互感器、电压互感器变换后的弱信号模拟量输出，通过订阅、发布GOOSE报文或接收、输出开关量硬接点信息，对数字保护、电表等智能电子设备进行闭环测试。测试仪将电压、电流量按照IEC61850协议打包并实时传送到被测设备，而被测对象的动作信号通过测试仪的开关量输入接点或GOOSE报文传输到测试仪，测试仪按照一定试验方式实时改变输出量的幅值和相位，实现数字化保护、仪器仪表、智能操作箱的闭环测试。
保护方式
方式1：输入的电压、电流为数字量（满足IEC61850-9-1、IEC61850-9-2、FT3格式），开入、开出采用硬接点连接；
方式2：输入的电压、电流为数字量（满足IEC61850-9-1、IEC61850-9-2、FT3格式），跳、合闸等状态量采用GOOSE传递；
方式3：输入的电压、电流为弱信号模拟量，开入、开出采用硬接点连接；
方式4：输入的电压、电流为弱信号模拟量，开入、开出采用GOOSE报文传递。
技术规格参数
异常报文的模拟（抖动、丢帧、错序、数据异常、品质异常、失步等）
软件可同保护装置直接通讯，通过MMS读取保护定值、采样值、报告等信息
具有GPS、IRIG-B、IEEE1588同步对时功能
第1路~6/8路光纤通讯接口可用于接收光功率测量
12路独立可配置的弱信号模拟量输出端子，可用于测试弱信号输入的保护
自动解析保护模型文件（SCD、ICD、CID、NPI），实现对采样值、采样通道信息、GOOSE信息的自动配置
采样值、GOOSE配置信息可以进行保存、反复调用
6/8路独立的IEC60044-7/8（FT3）规范的采样值输出口，满足国网很新技术要求
6/8路模拟采集器输出IEC60044-8串行报文，可用于测试MU装置
虚拟端子测试功能，可对GOOSE通信链路进行检查
GOOSE探测功能，实现GOOSE信息自动配置
采样值探测功能，实现采样值报文分析与异常报文统计
6/8路光纤通讯接口，可收发IEC61850-9-1/2帧格式的采样值、GOOSE，满足国网、南网技术要求
每组光纤通讯接口可同时发送6组采样值、12组GOOSE，接收5组GOOSE，收发IEEE1588报文，满足对组网方式的测试
发送SMV（IEC-61850-9-2）时，采样值离散度优于±80ns，满足国网±10us要求

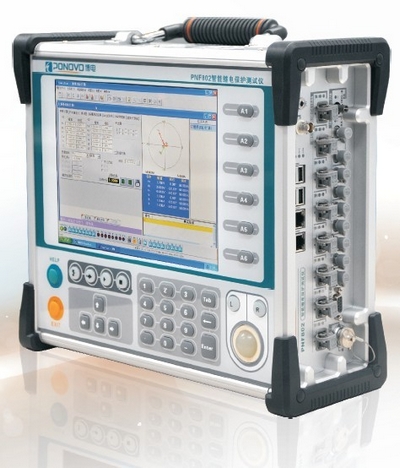

PNF802智能测试仪

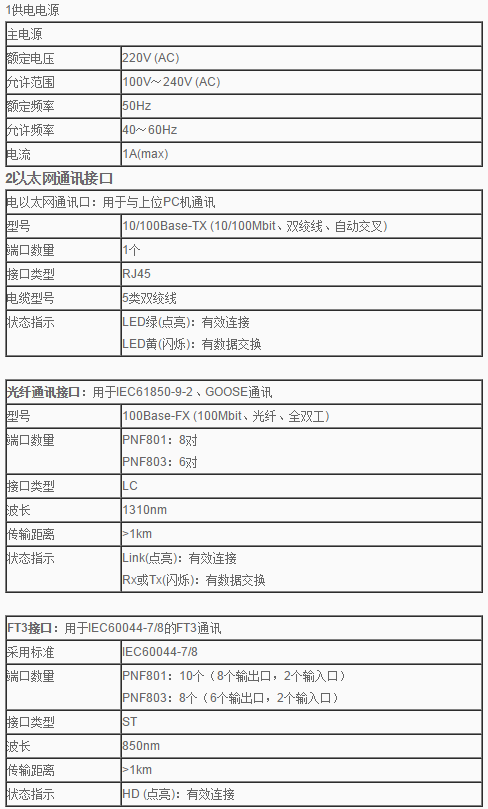

PNF800系列智能测试仪技术参数
PNF800系列智能测试仪里面有两个不同型号的智能测试仪，分别是PNF801智能测试仪以及PNF802智能测试仪，都是北京博电的产品，PNF800系列智能测试仪有着十二路弱信号的模拟量来进行输出通道，由上位机PowerTest（PNF800）软件控制测试仪输出，软件可在WindowsXP系统还有Vista和Win7上进行测试工作。测试仪使用10/100M以太网接口与上位PC机衔接。模拟量输出通道可活络配备，在使用的时候根据数字变电站维护实际情况活络的实际情况可以进行挑选电压，还有进行电流通道。此文章来自校验仪。
