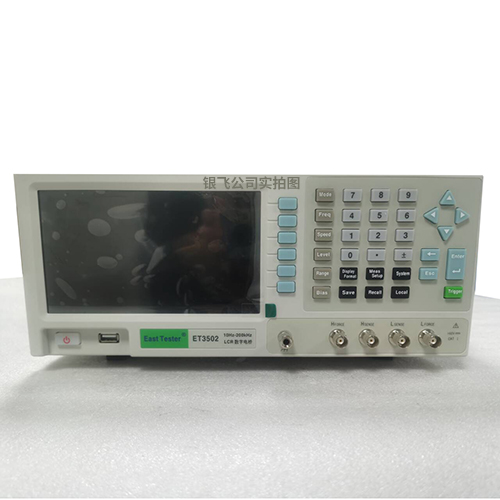

ET3502精密数字电桥
ET3502型号台式数字电桥 ET35系列LCR 数字电桥 是采用自动平衡电桥原理设计的高精度元件参数分析仪，其10Hz~1MHz的测量带宽、频率连续可调、0.05%的基本浏量精度以及仪器所提供的自动电平控制功能、列表扫描和档计数功能为绝大多数元器件和材料提供准确、完整的测量与分析，广泛适用于产品研发、元器件入厂检验、产品在线分检等应用场合。 ET3502数字电桥性能特点 ●0.05%基本准确度 ●高达200次/秒的测量速度 ●10Hz1MHz顿率测量范围，连续可调，1mHz步进......
产品描述
ET3502型号台式数字电桥
ET35系列LCR数字电桥是采用自动平衡电桥原理设计的高精度元件参数分析仪，其10Hz~1MHz的测量带宽、频率连续可调、0.05%的基本浏量精度以及仪器所提供的自动电平控制功能、列表扫描和档计数功能为绝大多数元器件和材料提供准确、完整的测量与分析，广泛适用于产品研发、元器件入厂检验、产品在线分检等应用场合。
ET3502数字电桥性能特点
● 0.05%基本准确度
● 高达200次/秒的测量速度
● 10Hz—1MHz顿率测量范围，连续可调，1mHz步进
● 测试信号电平10mV-2V可调，1mV步进
● 测试信号电平10mV-2V可调，1mV步进
● 内部可编程直流偏置电压-2V~+2V
● 支持外部施加直流偏置电压-60V~+60V
● 支持外部施加直流偏置电压-60V~+60V
● 支持外接电流源
● 电压或电流的自动电平调整
● V、l 等测试信号监视功能10点列表扫描测试功能10档分选及计数功能
● 100组自定频率点校准数据自动、手动量程
● 7寸液晶显示，中、英文界面
● USB、LAN、RS232、GPIB、HANDLER接口
数字电桥测量对象
无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评怙和性能分析；
半导体元件：变客二极管的C-VDC特性；晶体管或集成电路的寄生参数分析；
其它元件；印制电路板、继电器、开关、电缆、电池等的阻抗评怙；
其它元件；印制电路板、继电器、开关、电缆、电池等的阻抗评怙；
介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估；
半导体材料：半导体材料的介电常数、导电率和C-V特性；
液品材料：液品单元的介电常数、弹性常数等C-V特性。
液品材料：液品单元的介电常数、弹性常数等C-V特性。
数字电桥应用领域
电子：电客器、基片、PCB、天线、铁氧体、减震器、SAR体模材料；
航空航天/国防：隐形术、RAM（雷达波吸收材料）、雷达天线罩；
航空航天/国防：隐形术、RAM（雷达波吸收材料）、雷达天线罩；
工业材料：陶瓷和复合材料汽车零部件、涂层；
聚合物和塑料：纤维、薄膜、绝缘材料；
水凝胶：一次性尿片、软性隐形眼镜；液品：显示器；
其它包含此类材料的产品：轮胎、涂料、粘合剂等；
食品和农业：食品保鲜{变质)研究，微波食品开发、包装、含水率测量；
林业和矿业：木材/纸制品含水率测量、含油量分析；
林业和矿业：木材/纸制品含水率测量、含油量分析；
制药和医疗：药物研究和生产、生物植入体、人体组织定征、生物量、发酵。
LCR METER一般技术规格
电源电压：220V.AC+10%，50Hz，可选110V.AC±10%；功耗：<20w；
显示：7寸TFT液晶屏，分辨率8O0*480；
接口：LAN 、RS232C、GPIB、USB、HANDLER接口；使用环境：0℃~40℃；
尺寸：330mm*285mm*136mm(长*宽*高】；重量：3.6kg (主机)
标配附件
三芯电源线(30A51)。
开尔文测试夹（35PO4 ) 。
开尔文测试夹（35PO4 ) 。
型号：ET3502
测试信号频率范围：10Hz - 200kHz
频率分辨率、准确度：分辨率1mHz，准确度0.01%
测试参数：Cp-D，Cp-Q，Cp-G，Cp- Rp，Cs-D，Cs-Q，Cs- Rs ，Lp- D， Lp-Q，Lp-G，Lp- Rp，Ls- D，Ls- Q，Ls- Rs，Rs- Xs，|z|-θr，|Z|-θd，|Y- θr，|Y|-θd，G-B
测量显示速度(≥100Hz )
快速50 次秒(20ms)，中速10次/秒（(100ms)，慢速1.25次/秒(800ms）
自定义测量速度(≥1kHz)：0.5次/秒~20o次/秒之间可自行设定
自定义测量速度(≥1kHz)：0.5次/秒~20o次/秒之间可自行设定
| LCR参数显示范围 |
Cp、Cs：0.001000pF~99.9999F
Lp 、 Ls：0.001000nH～99.9999kH
Rp、Rs、|Z|、Xs：0.001000mΩ~999.999MΩ
G、B、|Y|：0.001000μS~999.999kS θr：±0.000001rad~3.14159rad
θd：±0.000001deg~179.9999deg
D：±0.000001~9.99999
Q：±0.001~99999.9
|
测试信号电压范围：0.01～2V rms
电压分辨率、准确度：分辨率1mV，准确度5%+5mV
测试信号电流范围：100 μ Arms~20m Arms
电流分辨率、准确度：分辨率10μA，准确度5%+50μA
DC偏置电压源
内部：- 2V~+2V电压偏置，- 20mA~～+20mA 电流偏置
外部：- 60V~+60V电压偏置
信号源内阻：30欧姆、100欧姆可选
基本准确度：0.05%
显示分辨率：6位半
比较器：8组合格档，1组不合格档，1组附属档
触发方式：内部，手动，外部，总线
数学运算：Delta(绝对值)，Delta%（百分比)，直读
校准功能：开路，短路，负载，100组自定频率点
列表扫描：10点列表扫描测试
存储装置：内部USB存储器
接口：GPIB 、LAN、RS232 、USB、Handler
选配附件
GPIB电缆（32P01 )；RS232串口线( 32P04 )；USB数据线(32P05 )；2m/4m测试电缆（35PO1 )；
SMD贴片元件测试夹具( 35P02 )；
LCR测试笔/四线贴片元件测试夹( 35P03)。开尔文测试夹( 35P04 )。
开尔文测试夹（ 35P04)
四端对开尔文测试电缆（35A51)
引线型测试夹具〔35A52)
SMD贴片元件测试夹具〔 35P02)
