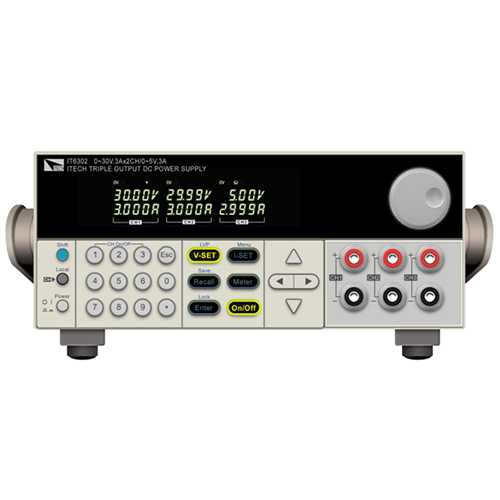

艾德克斯高性能三路可编程直流电源IT6300系列
高性能三路可编程直流电源IT6300系列 。说起可编程直流电源相信大家都不陌生，可编程直流电源被广泛的应用于各个行业：军工研究所，光伏微电网，汽车电子，激光器，动力电池等等。目前 ITECH很新IT6000系列源载回馈式一体机，电压高达可达 2250V，功率可达 1152kW，为业界高达。多数应用中，无论是模拟光伏IV曲线输出，还是汽车电子扰动波形等复杂功能，都以正电压输出为主，但其实负电压供电也是非常常见的应用，本文就直流电源如何实现负电压输......
产品描述
高性能三路可编程直流电源IT6300系列。说起可编程直流电源相信大家都不陌生，可编程直流电源被广泛的应用于各个行业：军工研究所，光伏微电网，汽车电子，激光器，动力电池等等。目前 ITECH很新IT6000系列源载回馈式一体机，电压高达可达 2250V，功率可达 1152kW，为业界高达。多数应用中，无论是模拟光伏IV曲线输出，还是汽车电子扰动波形等复杂功能，都以正电压输出为主，但其实负电压供电也是非常常见的应用，本文就直流电源如何实现负电压输出，及更复杂的正负电压连续切换供电的应用提供参考方案。
可编程直流电源IT6300系列特性

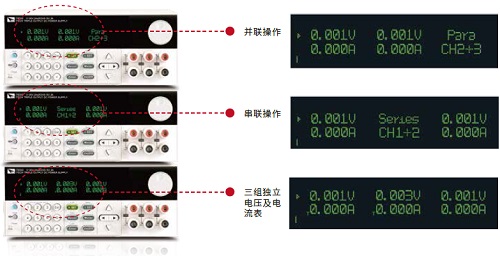

⚫全隔离二/三组电压输出，且均可以调节⚫可选择串、并联或同步使用 *1
⚫二/三路可同时显示电压、电流值
⚫1/2 2U 小体积
⚫面板功能按键背光显示
⚫可利用光标调节数字步进值
⚫输出有开关控制
⚫高分辨率、高精度以及高稳定性
⚫远端测量功能，补偿线上压降 *2
⚫全面的保护功能
⚫智能温控风扇，降低噪音
⚫机型可选择USB/RS232/LAN通讯接口（通讯接口详细配置详见下方附表）
IT6300系列可编程直流电源具备TRACK（输出同步功能）
选择同步设置，可以将通道1（CH1）和通道2（CH2）, 通道2（CH2）和通道3（CH3）或三个通道全部设置为同步模式。选择为同步以后，若改变任一参数，其他通道的对应参数也会成比例改变。例如，先设置CH1和CH2 的电压和电流，CH1：4V, 1A；CH2：8V, 2A。将CH1和CH2设置为同步状态，在输出关闭和Meter 状态，VFD 将显示如下：
*在设置状态，若再设置CH1的电压为2V,则CH2的电压会自动同步到4V(成比例)
IT6300系列可编程直流电源选型配置
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精度 | 接口 | 尺寸 |
| IT6341 | CH1:5V CH2:16V | CH1:16A CH2:5A | CH1/CH2：80W | 0.1mV/1mA | ≤0.05%+2mV/≤0.1%+10mA | USB/LAN | ½2U |
| IT6302 |
CH1:30V CH2:30V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:90W CH2:90W CH3:15W |
10mV/1mA | ≤0.06%+20mV/≤0.2%+10mA | 选配RS232/USB | ½2U |
| IT6321 |
CH1:30V CH2:30V CH3:5V |
CH1:3A CH2:3A CH3:3A |
2CH1:90W CH2:90W CH3:15W |
mV/1mA | ≤0.03%+10mV/≤0.1%+5mA | 选配RS232/USB/GPIB | ½2U |
| IT6322A |
CH1:30V CH2:30V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:90W CH2:90W CH3:15W |
1mV/1mA | ≤0.03%+10mV/≤0.1%+5mA | RS232/USB | ½2U |
| IT6322B |
CH1:30V CH2:30V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:90W CH2:90W CH3:15W |
1mV/1mA | ≤0.03%+10mV/≤0.1%+5mA | RS232/USB/GPIB | ½2U |
| IT6322 |
CCH1:30V CH2:30V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:90W CH2:90W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+5mA | LAN/USB | ½2U |
| IT6332A |
CH1:30V CH2:30V CH3:5V |
CH1:6A CH2:6A CH3:3A |
CH1:180W CH2:180W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+8mA | RS232/USB | ½2U |
| IT6332B |
CH1:30V CH2:30V CH3:5V |
CH1:6A CH2:6A CH3:3A |
CH1:180W CH2:180W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+8mA | RS232/USB/GPIB | ½2U |
| IT6332C |
CH1:30V CH2:30V CH3:5V |
CH1:6A CH2:6A CH3:3A |
CH1:180W CH2:180W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+8mA | LAN/USB | ½2U |
| IT6333A |
CH1:60V CH2:60V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:180W CH2:180W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+5mA | RS232/USB | ½2U |
| IT6333B |
CH1:60V CH2:60V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:180W CH2:180W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+5mA | RS232/USB/GPIB | ½2U |
| IT6333C |
CH1:60V CH2:60V CH3:5V |
CH1:3A CH2:3A CH3:3A |
CH1:180W CH2:180W CH3:15W |
1mV/1mA | ≤0.03%+10mV/ ≤0.1%+5mA | LAN/USB | ½2U |
