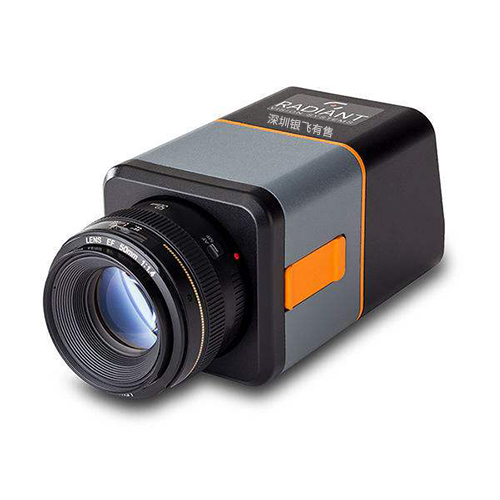

瑞淀光学ProMetric®Y成像光度计
瑞淀光学ProMetricY成像光度计 可以在生产线的测试现场对有机EL、LED电视、智能手机、笔记本、键盘的色彩进行调整、检查、质量管理。还可对白平衡、伽玛值、对比度、闪烁调整进行高精度、高速测量。每一台ProMetric成像光度计都使用了科学级图像传感器,该图像传感器针对低图像噪声进行了优化,以提供准确且可重复的测量结果。Prometric摄像头优化分辨率和动态范围,从而确保成像性能。ProMetricY支持高速USB和以太网通信。提供可靠的测试结果与分析......
产品描述
瑞淀光学ProMetric®Y成像光度计可以在生产线的测试现场对有机EL、LED电视、智能手机、笔记本、键盘的色彩进行调整、检查、质量管理。还可对白平衡、伽玛值、对比度、闪烁调整进行高精度、高速测量。每一台ProMetric®成像光度计都使用了科学级图像传感器,该图像传感器针对低图像噪声进行了优化,以提供准确且可重复的测量结果。Prometric摄像头优化分辨率和动态范围,从而确保成像性能。ProMetric®Y支持高速USB和以太网通信。提供可靠的测试结果与分析数据,从而提高产品质量,同时控制成本。
瑞淀成像光度计业界首创Smart Technology创新技术
瑞淀ProMetric®Y成像光度计结合了业界首创的Smart Technology创新技术。Smart Control ™用于快速、精准的设置:Smart Control 用于电子控制镜头对焦和光圈设定。
Smart Calibration ™ 用于获得自动高精度结果:ProMetric Y 提供多种电动 控制镜头,每个镜头都已针对各种工作距离和光圈设定进行过校准。ProMetric Y 系统可监控焦距和光圈设定并自动匹配相应的均匀场校准。这样极大地简化了设置并保证了测量结果的精度。
在自动化测试应用上,Prometric Y可与业界领先的Truetest™自动视觉检测软件或PM-KB键盘检测软件相结合。这些系统是平板显示器、手机、笔记本等量产制造商们的的理想选择之一。
Radiant的每台成像光度计都执行了工厂标定程序
Radiant相机和镜头出厂时已经过标定,可在任何环境下获取绝对数据,提供与人眼感知相匹配的测量值,确保高度精确的色度和亮度测量。Radiant的每台相机都执行了工厂标定程序,以确保可根据NRL、ETL、PTB和NIST等国家标准进行追溯。(测量系统的可追溯性是否为您应用的一个关键部分?联系我们获取更多选项和支持。)
Radiant的每台相机及其配备的镜头也可以在工厂或现场针对相关的应用进行标定,无论以下因素如何变化,均可确保一致性:
焦距: 平场校准;图像缩放
设备光谱功率分布(SPD): 亮度校准;色度校准,比如单色校准、四色校准(取决于RGB或 单色发射器)等;LED及白荧光LED校准
镜头效果:失真校准(如适用)
ProMetric®Y成像光度计特色和亮点
高速:很短测量时间(光度)达0.2秒
高分辨率传感器选项
在光度和辐射度模型中可用
多种镜头选择: 20 mm,35 mm,50 mm,100 mm微距镜头,200 mm
ProMetric控制和分析软件是标准配置,同时根据需求可选用TrueTest™自动化视觉检测软件和PM-KB键盘检测软件
Prometric Y 成像色度计系统包含支持API功能的ProMetric 软件,提供了完整的测量控制和兴趣点/区域兴趣点的分析功能。此外,ProMetric Y 成像色度计拥有业内较佳的产品质量保证,其中包括Radiant Vision Systems 技术团队直接对接的客户支持,将使您的应用获取利益较大化。
多种分辨率选择:
200万像素(1600 x 1200)
1600万像素(4896 x 3264)
2900万像素(6576 x 4384)
4300万像素(8040 x 5360)
4500万像素(8192 x 5460)
6100万像素(9568 x 6380)
ProMetric®Y成像光度计技术说明书
参数 | ProMetric Y2 | ProMetric Y16 | ProMetric Y29 | ProMetric Y43 | ProMetric Y45 | ProMetric Y61 |
---|---|---|---|---|---|---|
主要应用 |
生产线测试和照明测试 |
生产线测试、显示器测试、像素级测量、先进视觉 | ||||
传感器像素分辨率 | 1600 x 1200 | 4869 x 3264 | 6576 x 4384 | 8040 x 5360 | 8192 x 5460 | 9568 x 6380 |
总像素 (百万) | 1.9 | 16.0 | 28.8 | 43.1 | 44.7 | 61.0 |
传感器类型 | CCD | CMOS | ||||
系统动态范围 (单次曝光,每个像素) |
59 dB (1 x 1 binning) | 66 dB (1 x 1 binning) | 76 dB (1 x 1 binning) | |||
亮度(很小)* |
0.00001 cd/m2 检测限制 |
0.0001 cd/m2 检测限制 0.0002 cd/m2 @ SNR = 60 0.0005 cd/m2 @ SNR = 100 |
0.0005 cd/m2 检测限制 0.0010 cd/m2 @ SNR = 60 0.0015 cd/m2 @ SNR = 100 |
|||
亮度(较大) |
1010 cd/m2 (带选配的ND滤光片) |
|||||
系统精度** | 照度 ± 3%; 亮度 (Y) ± 3% | |||||
短期可重复性* |
照度 ± 0.02%; |
照度 ± 0.03%; 亮度 (Y) ± 0.03% |
照度 ± 0.02%; 亮度 (Y) ± 0.02% |
|||
镜头类型 | 电子控制对焦和光圈 | |||||
可用焦距 | 24, 35, 50, 100, 200 mm | 35, 50, 100, 200 mm | ||||
视场 (全角, H x V 度数) |
24 mm 20° x 15° 35 mm 14° x 10° 50 mm 10° x 8° 100 mm 微距 5° x 4° 200 mm 3° x 2° |
24 mm 20° x 15° 35 mm 14° x 10° 50 mm 10° x 8° 100 mm 微距 5° x 4° 200 mm 3° x 2° |
35 mm 55° x 37° 50 mm 40° x 28° 100 mm 微距 20° x 14° 200 mm 11° x 7° |
35 mm 40° x 27° 50 mm 29° x 19° 100 mm 微距 15° x 10° 200 mm 8° x 5° |
35 mm 55° x 37° 50 mm 40° x 28° 100 mm 微距 20° x 14° 200 mm 11° x 7° |
|
很小测量时间*** | 0.2 秒 | 0.6 秒 | 1.0 秒 | 1.4 秒 | 0.5 秒 | 0.6 秒 |
空间测量功能 | 亮度、辐射度、照度、辐射照度、发光强度、辐射光强度 | |||||
单位 |
英尺朗伯、cd/m2、nit、W/sr/m2、英尺烛光、lux、lux-s、W/m2、W-s/m2、烛光、W/sr |
|||||
通信接口 | 以太网 100/1000, USB 2.0 | 10千兆以太网 (10 GigE) | ||||
电源 | 外部 AC / DC 适配器, 100-240 V, 50-60 Hz, 60 瓦特 | |||||
尺寸(高 x 宽 x 深) | 86 mm x 86 mm x 154 mm | 86 mm x 86 mm x 170 mm | ||||
重量 | 1.4 kg | 1.2 kg | ||||
工作温度 | 0 - 30° C | 15 - 35° C | 5 - 35° C | |||
工作湿度 | 20 - 70% 非冷凝 |
* 基于 100 x 100 像素的虚拟探测器尺寸。
** 基于标准 A 光源或用户对特定光谱的校准。基于 100 x 100 像素的虚拟探测器尺寸,以及很短10ms的曝光时间。
*** 对于 100 cd/m2,使用以太网通信。
瑞淀ProMetric成像色度计和光度计广泛的应用
1、显示器测试:ProMetric Y成像亮度计可客观地量化空间亮度、对比度和均匀性值以及Mura、漏光、线缺陷、点缺陷、死像素等缺陷,用于精确测量整个显示器上的发光质量。
ProMetric Y提供超高分辨率图像传感器选项,非常适合于收集像素和子像素测量值以表征光输出。在microLED、mini LED、OLED等发光显示器中,独立发射的各个像素可能会各不相同,导致亮度或色度不均匀性,并且在不同的显示器亮态下,这种情况会变得更糟糕。ProMetric Y可通过单次测量采集显示器上每个像素的测量值,精确地测试整个显示器上数以千计的发光像素。
2、背光符号: ProMetric Y与TrueTest™ 软件搭配使用,可将分析区域自动应用到独特的符号(无论是字母数字还是其他形状)。用户可针对目标亮度值应用阈值,以对符号组合进行离散测量。评估范围包括符号亮度、字符间和字符内均匀性、漏光和来自相邻表面上符号的反光。
3、表面外观缺陷:通过对光线的细微波动进行亮度评估,ProMetric Y可用于对表面进行自动化视觉检测,其中反光和对比度变化表明存在缺陷。ProMetric Y提供高分辨率和高动态范围,可对极其细微的刮痕、凹痕、元素缺失或失真、碎屑和点缺陷、污迹和表面整体均匀性进行分类,并运用公差范围确定缺陷类型和严重程度是否可接受。
3、表面外观缺陷:通过对光线的细微波动进行亮度评估,ProMetric Y可用于对表面进行自动化视觉检测,其中反光和对比度变化表明存在缺陷。ProMetric Y提供高分辨率和高动态范围,可对极其细微的刮痕、凹痕、元素缺失或失真、碎屑和点缺陷、污迹和表面整体均匀性进行分类,并运用公差范围确定缺陷类型和严重程度是否可接受。
成像光度计优化成像系统性能的关键
从住宅和工作场所的灯具和照明设备,到智能手机和电视机的显示屏,再到用于3D感测应用的不可见红外波长,由电力驱动的人造光如今无处不在。很重要的一点是,制造商们必须确保光源和显示器的性能、功能、准确性和安全性。许多行业已出台监管标准,要求对产品进行严格的测试,并提供测试报告。
光线测量科学称为“光度学”,其是产品开发和质量保证计划的一个关键组成部分。为了测试照明和发光设备,制造商们使用专门设计的计量仪器测量亮度(照度)和色彩(色度)。
与测量和记录产品性能同样重要的是,用于进行这些测量的仪器必须保持准确性。分光计、测光计、亮度计、色度计等计量仪器必须经过标定,以确保用户可以依赖这些仪器产生的测量结果。
