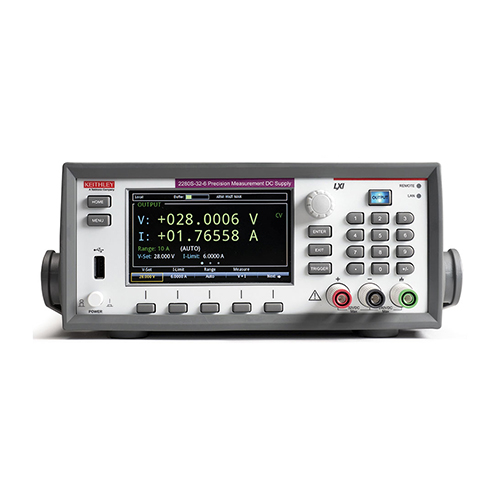

泰克吉时利2280S-32-6单通道直流电源
泰克吉时利2280S-32-6单通道直流电源 不仅是一款可编程的输出型直流台式电源，还是高精密的测量仪器，测量精度高、噪音小，可以提供稳定、低噪声的电压，并在从A到mA的大动态范围内监测负载电流。2280S-32-6电源在6A的电流时可以输出32V的电压，2280S-60-3电源在3.2A电流时输出60V的电压。采用线性调节，以确保低输出噪音和优越的负载电流测量灵敏度。具有六位半的高分辨率，TFT彩色显示屏，在显示屏上可以显示出测量的各种信息值。前面板上的软键按钮......
产品描述
泰克吉时利2280S-32-6单通道直流电源不仅是一款可编程的输出型直流台式电源，还是高精密的测量仪器，测量精度高、噪音小，可以提供稳定、低噪声的电压，并在从A到mA的大动态范围内监测负载电流。2280S-32-6电源在6A的电流时可以输出32V的电压，2280S-60-3电源在3.2A电流时输出60V的电压。采用线性调节，以确保低输出噪音和优越的负载电流测量灵敏度。具有六位半的高分辨率，TFT彩色显示屏，在显示屏上可以显示出测量的各种信息值。前面板上的软键按钮和旋钮和TFT显示屏配合使用，可以让用户更加快速地进行设置和使用。
2280S-32-6单通道直流电源使用说明书
监测100毫安至6安的负载电流的高精度
以6½位分辨率测量电压和电流
捕获短至140µs的动态负载电流
高达192W的低噪声线性输出调节功率
可编程上升和下降时间消除电压过冲和欠冲瞬态
内置图形简化了趋势或趋势分析
显示电压或电流波形
高分辨率TFT显示屏和基于软键/图标的
用户界面简化电源操作
可编程输出序列减少测试时间
降低至0.45A，以快速放电电压
用于与其他设备直接通信的数字I/O和仪器
GPIB、USB和LAN接口
内置网页简化了自动控制/监测
使用KickStart启动软件轻松自动化测试

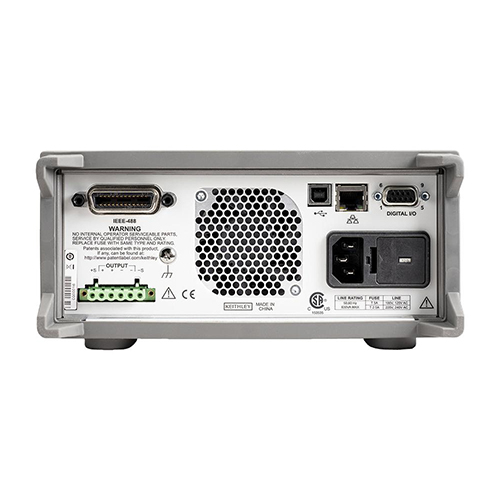

2280S-32-6单通道直流电源操作说明书
2280S系列电源具有万用表功能且测量精度高。这个系列的可编程直流电源和传统的电源不同，不仅有输出功能，还可以对高达6½位分辨率的测量。电压输出测量值可降至100µV，测量负载电流从100mA到A，可分解为10nA。四个负载电流测量范围（10A、1A、100mA和10mA）支持测量设备的满电流负载电流，待机模式电流和小睡眠模式具有DMM质量精度的电流。高分辨率的性能能够对负载的电流的微小变化进行分析，还使得单个量程的测量范围非常宽，无论是高的电流值还是低的电流值，都具有优异的精度。2280S系列电源负荷变化的快速测量。电源提供了负载变化所需要的速度，是为了可以监测到电流的快速变化和类似脉冲的负载电流，中间的时间间隔可以少至140μs。该功能允许便携式，电池供电设备可轻松监控设备在各种操作模式下的负载电流，以确定其总功耗。这种高速测量能力允许测量通电负载顺序和断电顺序的每个状态，测量的读数是2500个读数/秒，速度很快速，而且可以对每个启动状态的电流消耗进行分析和测试。用户可以从keithley下载KickStart软在PC上安装并启动运用行，此软件可以进行自动化快速测试和导出测试数据并储存在电脑上。KickStart可以提供图形和电子表格，并显示数据保存到测试文件中，数据可以导出到数据分析程序中。或者拍摄图的屏幕截图以在测试报告中重现。很多可存储 15,000 个数据点。KickStart可能是用户需要的所有软件。2280S系列电源可选型号说明
2280S-32-6 Precision Measurement DC Power Supply，32 V，6 A
2280S-60-3 Precision Measurement DC Power Supply，60 V，3.2 A
| 型号 | 2280S-32-6 | 2280S-60-3 |
| 直流输出额定值 | ||
| 电压 | 0 至 32 V | 0至 60V |
| 电流 | 0 至 6 A | 0至3.2A |
| 功率上限 | 192W | 192W |
| 电压源设置 | ||
| 测量精度 | ± (0.02% + 3 mV) | ± (0.02% + 6mV) |
| 分辨率 | 1 mV | 1 mV |
| 测量（0.5V超量程） | ||
| 测量精度 | ± (0.02% + 2 mV) | ± (0.02% + 4mV) |
| 分辨率 | 0.1mV | 0.1mV |
| 在更快的测量设置时进行额外补偿 | ||
| 5½ (0.1 PLC) | 0.21 mV | 0.40 mV |
| 4½ (0.01 PLC) | 1.44 mV | 2.7 mV |
| 3½ (0.002 PLC) | 7.60 mV | 14.25 mV |
| 稳压 | ||
| 负载 | ±(0.01% +2mV) | ±(0.01% +2mV) |
| 线路 | ±(0.01% +1mV) | ±(0.01% +1mV) |
| 输出纹波与噪声 | ||
| 带宽20Hz–20MHz | < 1mVRMS | < 2mVRMS |
| < 5mVp-p | < 7mVp-p | |
| 电流限幅设置 | ||
| 满刻度安培 | 6.1A | 3.3A |
| 精度 | ±(0.05% +5mA) | ±(0.05% +5mA) |
| 分辨率 | 0.1mA | 0.1mA |
| 测量(120%过量程，10A除外) | ||
| 量程/分辨率 | 测量精度 | |
| 10mA（10nA) | ±(0.05% +10µA) | ±(0.05% +10µA) |
| 100mA（100nA) | ±(0.05% +10µA) | ±(0.05% +10µA) |
| 1A（1µA) | ±(0.05% +250µA) | ±(0.05% +250µA) |
| 10A（10µA) | ±(0.05% +250µA) | ±(0.05% +250µA) |
| 电流脉冲测量 | ||
| 10mA与100m量程 | 2ms | 2ms |
| 1A与10量程 | 140µs | 140µs |
| 捕获两个连续脉冲的很短时间 | 0.5ms | 0.5ms |
负载瞬态恢复时间：阻性负载从50%负载变为100%负载或从100%负载变为50%。
负载：<50µs到V-set的15mV以内。
负载：<50µs到V-set的15mV以内。
压摆率：上升电压和下降电压：10V/s至100V/s。在有限条件下高达1000V/s³．100V/s（默认）。
每条引线的较大源电压降： 保持规定的电压精度：1V。
上限Sense HI和Sense LO引线电阻：要保持指定的电压精度：2Ω。
2280S-32-6直流电源标准配置
2280S-32-6单通道直流电源
电源线
局域区交叉电缆
使用说明书/CD
电源线
局域区交叉电缆
使用说明书/CD
2280S系列电源可选配件
2280-001：后面板配套连接器和盖
2280-TEST-LEAD：电源测试引线套件，1000伏，20安额定值，122厘米（4英尺）
174694600：局域网跨接电缆，3米（9.8英尺）USB-B-1：USBA型至B型电缆，1米（3.3英尺）
2450-TLINK：触发器链路电缆，用于将2280S数字I/O连接至其他Keithley仪器上的触发器链路I/O
4299-7：通用固定架机架安装套件
4299-8：单固定机架安装套件
4299-9：双固定机架安装套件
4299-10：用于一台2U图形显示仪表和一台26xx系列仪表的双固定机架安装套件
4299-11：用于一台2U图形显示仪表和一台24xx系列、2000系列或2U安捷伦仪表的双固定机架安装套件
KPCI-488：PCI总线的LPA IEEE-488.2接口板
KUSB-488B：IEEE-488.2 USB-GPIB接口适配器，用于带2米（6.6英尺）电缆的USB端口
7007-05：双屏蔽优质IEEE-488接口电缆，0.5米（1.6英尺）
7007-：双屏蔽优质IEEE-488接口电缆，1米（3.2英尺）
7007-2：双屏蔽优质IEEE-488接口电缆，2米（6.5英尺）
7007-3：双屏蔽优质IEEE-488接口电缆，3米（10英尺）
7007-4：双屏蔽优质IEEE-488接口电缆，4米（13英尺）
2280S系列电源在生产测试系统中应用宽广，同时在研发方面也具有灵活性。除了列表的模式功能外，其他的功能还有助于在自动化系统中缩短测试时间。例如，外部触发器输入允许测试系统中的其他仪器进行硬件同步和控制。为了消除许多系统延迟，2280S系列电源产生“测量完成输出”，在电源完成其所需操作时向测试系统发送信号。为了缩短测量时间，可以通过将采集时间从电源线周期积分时间（60Hz时为16ms，50Hz时为20ms）缩短到33μs（40μs）来提高读取速度。此外，2280S系列电源的电流可高达0.45A。因此，这些电源可以快速放电一个电压水平并改变为不同的电压。
文章来源于测试仪器，银飞公司有售2280S-32-6单通道直流电源。
