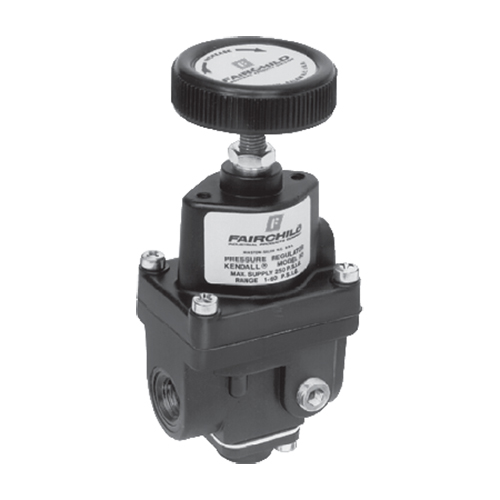

Rotork FAIRCHILD302系列精密调压阀30222

Rotork FAIRCHILD302系列精密调压阀30222专为要求高容量和精确工艺的应用而设计, FAIRCHILD30222精密调压阀 控制一个利用滚动隔膜进行平衡的供给阀,确保即使在较宽的压力范围内也能保持恒定的输出压力供应压力变化。在不同的流量条件下,通过使用吸气管保持调节压力的稳定性,吸气管根据流速调节供给阀。302系列调节器使用力平衡原理控制阀总成的移动,进而控制输出压力。当调节器调整到特定设定点时,档位弹簧的向下力使膜片总成向下移动。供气阀......

产品描述

Rotork  FAIRCHILD302系列精密调压阀30222专为要求高容量和精确工艺的应用而设计,FAIRCHILD30222精密调压阀控制一个利用滚动隔膜进行平衡的供给阀,确保即使在较宽的压力范围内也能保持恒定的输出压力供应压力变化。在不同的流量条件下,通过使用吸气管保持调节压力的稳定性,吸气管根据流速调节供给阀。302系列调节器使用力平衡原理控制阀总成的移动,进而控制输出压力。当调节器调整到特定设定点时,档位弹簧的向下力使膜片总成向下移动。供气阀打开,允许空气通过出口。当达到设定点时,档位弹簧施加的向下力与作用在隔膜组件底部的下游压力的向上平衡,合力把供应阀向上方移动,就可以减少流向出口的空气流量。
30222

FAIRCHILD30222精密调压阀使用说明书

1/4“水柱变化的控制灵敏度允许在精密应用中使用。
压力平衡供应阀使调节器不受供应压力变化的影响。
高达40SCFM的流量和100psig的压力允许在高流量要求的应用中使用。
吸气管补偿流量条件下的下游压力降。
单独的控制室将隔膜与主流隔离,以消除振荡和嗡嗡声。
单元结构使用户能够在不将其从生产线中移除的情况下维修302系列。
所有地区和省份的加拿大注册号(CRN)认证。
FAIRCHILD30222

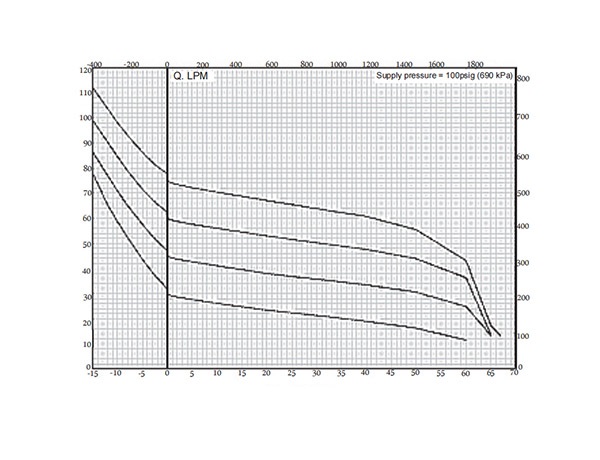

流量曲线图表示FAIRCHILD302系列精密调压阀在某个压力阶段时的流量是多少。调压阀的出口压力随流量不同而呈现出的变化,不同的曲线表示在减压阀没有流量的时候的设定点不同,设定点就是指出口端关闭,调节减压阀调到某个压力值,在图上就是曲线和纵坐标的交点。如果从纵坐标上某一点画出不同的几条曲线那么就是入口压力不同。纵座标代表输出压力,横座标表示流量大小 。

FAIRCHILD30222精密调压阀操作说明书

供气压力:250psig, [17Bar], (1700Kpa)
流量:40SCFM(68m³/HR)100psig, [7.0Bar], (700kPa)供气,设定点为20Psig, [1.5Bar], (150kPa)
排气量:2.0SCFM(3.4m³/HR),其中下游压力高出设定点5Psig, [.35BAR], (35kPa),设定点为20Psig, [1.5Bar], (150Kpa)
供气压力影响:对供气压力为100Psig,[7.0Bar]/(700KPa)的变化小于0.2Psig,0.014Bar/.14kpa
灵敏度:1/4“水柱压力

可选配件

硅橡胶:较大供应压力-75 psig,[5.0 BAR],(500 kPa)
低排放
BSPP (并行):仅在进口和出口中使用BSPP螺纹。其他的是BSPT。
氟橡胶
低流量
无泄放
活塞操作:有关推杆行程和推力,请参阅下表。
螺丝刀调整
防改动
BSPT (推形)

活塞操作的调节器的参数说明

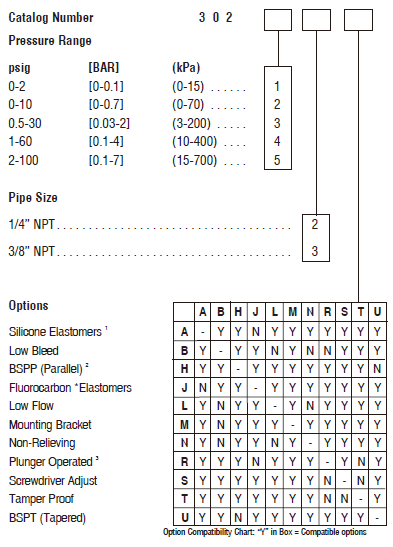

调压阀量程选型表
Range Push Rod Travel (inches) Push Rod Thrust (pounds)
0-2 psig .244 ± 10% 3.2 ± 10%
0-10 psig .344 ± 10% 15.7 ± 10%
0-30 psig .333 ± 10% 47.0 ± 10%
0-60 psig .395 ± 10% 94.0 ± 10%
0-100 psig .354 ± 10% 157.0 ± 10%
