Keithley3706A六槽高性能数字万用表
Keithley3706A 是具有DMM高性能的可集成的数字万用表,安装在2U高的外壳中,每台主机都包含了六个可以插卡的插槽,可以为用户提供可扩展的仪器级切换和多通道测量解决方案,这些解决方案针对电子产品和组件的自动化测试进行了优化。3700A系列包括以3706A系统为交换机主机的四个版本,以及一系列不断增长的插件式交换机和控制卡。紧密集成的数字万用表和测量系统,可以满足功能测试系统中苛刻的应用要求,或提供独立数据采集和测量应用所需的灵......
产品描述
Keithley3706A是具有DMM高性能的可集成的数字万用表,安装在2U高的外壳中,每台主机都包含了六个可以插卡的插槽,可以为用户提供可扩展的仪器级切换和多通道测量解决方案,这些解决方案针对电子产品和组件的自动化测试进行了优化。3700A系列包括以3706A系统为交换机主机的四个版本,以及一系列不断增长的插件式交换机和控制卡。紧密集成的数字万用表和测量系统,可以满足功能测试系统中苛刻的应用要求,或提供独立数据采集和测量应用所需的灵活性。
Keithley3706A集成数字万用表使用说明书

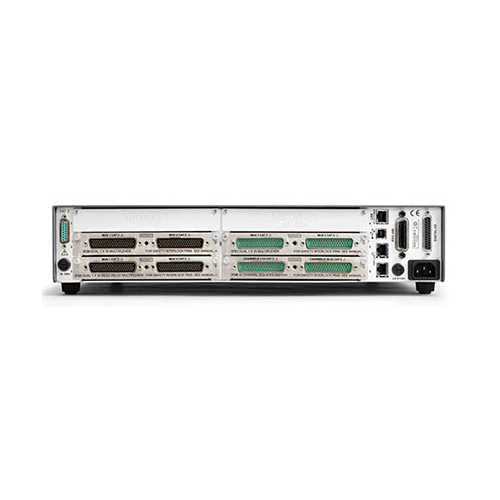

六槽系统系统开关主机,带可选高性能万用表
针对高通量扫描和模式切换应用优化的多处理器体系结构
通过以太网、USB和GPIB接口进行远程PC控制
一个大型机中多达576个双线或720个单线多路复用器通道
一台主机中很多有2688个单极矩阵交叉点
嵌入式测试脚本处理器(TSP),提供无与伦比的系统自动化、吞吐量和灵活性
可选的高性能万用表,每秒读数超过14000
LXI接口与嵌入式Web浏览器接口,用于测试设置、维护和基本应用程序控制
Keithley3706A型系统开关具有较大化系统控制和灵活性
在测试过程中,为向用户提供更大的通用性,3700A系列系统开关内置了许多标准功能。例如,内置三个远程接口以支持不同用户的需求。标准接口有LXI或以太网、通用接口总线(GPIB)和通用串行总线(USB)。除此之外,还提供了14条可编程的数字I/O线,允许轻松控制外部设备,如组件处理程序或其他仪器。此外,使用测试脚本处理器技术可以大大增强系统控制。这项技术为“智能”仪器提供了在仪器级别执行分布式处理和控制的能力,而不是中央PC。
Keithley3706A数字万用表四种功能选项说明
3700A系列有四种配置选项可用,允许应用程序所需的很低功能(带或不带DMM,带或不带前面板显示屏和键盘)。
3706A-SNFP的较大切换通道高达576个,仅开关,不包括数字万用表且没有前面板显示屏和键盘;
3706A-S的较大切换通道高达576个,仅交换机,不包括DMM;

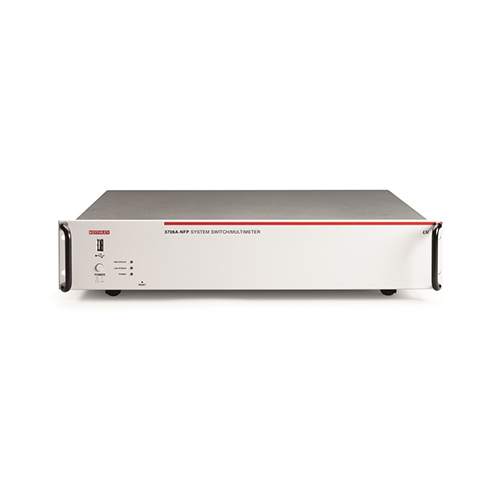

3706A-NFP的较大切换通道高达576个,没有前面板显示屏和键盘的集成数字万用表;

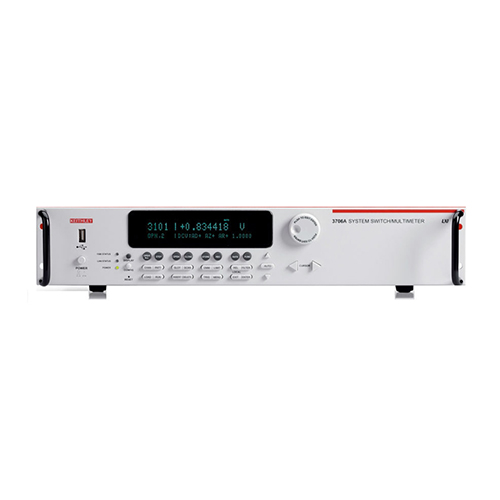

3706A的较大切换通道高达576个,集成数字万用表。

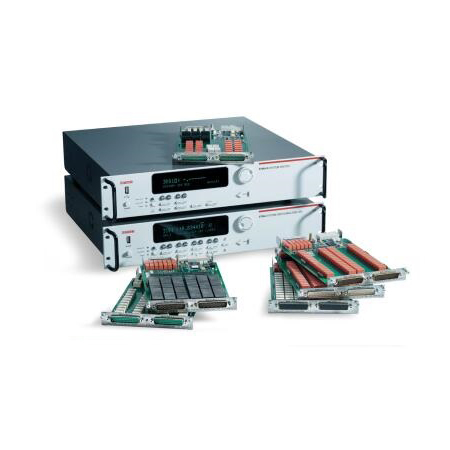

Keithley3706A六槽系统开关DDM插卡操作说明书
No. of Channels |
Card Configuration |
Type of Relay |
Contact Configuration |
Max. Voltage |
Max. Current Switched |
Comments |
|
3720 |
60 (Dual 1×30) |
Multiplexer |
Latching electromechanical |
2 Form A |
300 V |
1 A |
2 independent 1×30 multiplexers. Automatic temperature reference when used with screw terminal accessory (3720-ST) |
3721 |
40 (dual 1×20) |
Multiplexer |
Latching electromechanical |
2 Form A |
300 V (ch 1–40), 60 V (ch 41–42) |
2 A (ch 1–40), 3 A (ch 41–42) |
2 independent 1×20 multiplexers. Automatic temperature reference when used with screw terminal accessory (3721-ST) |
3722 | 96 (dual 1×48) | Multiplexer | Latching electromechanical | 2 Form A | 300 V | 1 A | 2 independent 1×48 multiplexers |
3723 |
60 (dual 1×30) or 120 single-pole (dual 1×60) |
Multiplexer |
Dry reed |
1 Form A |
200 V |
1 A |
2 independent 1×30 multiplexers |
3724 |
60 (dual 1×30) |
Multiplexer |
FET solid-state |
2 Form A |
200 V |
0.1 A |
2 independent 1×30 multiplexers. Automatic temperature reference when used with screw terminal accessory (3724-ST) |
3730 |
6×16 |
Matrix |
Latching electromechanical |
2 Form A |
300 V |
1 A |
Columns can be expanded through the backplane or isolated by relays |
3731 |
6×16 |
Matrix |
Dry reed |
2 Form A |
200 V |
1 A |
Relay actuation time of 0.5 ms. Columns can be expanded through the backplane or isolated by relays |
3732 |
448 crosspoints (Quad 4×28) |
Matrix |
Dry reed |
1 Form A |
200 V |
0.75 A |
Banks can be connected together via bank configuration relays to create a single 4×112 or dual 4×56 matrix. Analog backplane relays also included for card-to-card expansion. Row expansion with 3732-ST-R accessory to create a dual 8×28 or single 16×28 matrix. |
3740 |
32 |
Independent |
Latching electromechanical |
28 Form C, 4 Form A |
300 VDC/ 250 VAC (Form A) |
2 A (Form C), 7 A (Form A) | 32 general purpose independent channels. |
3750 |
40 digital I/O, 4 counter/totalizers, and 2 isolated analog outputs |
Independent |
N/A |
N/A |
N/A |
N/A |
All-in-one card design. 40 bidirectional I/O. Four 32- bit counter/totalizers. 2 programmable analog (V or I) outputs. |
3760 |
10 |
Multiplexer |
Nonlatching electromechanical |
2 Form C |
500V |
5 A |
Single 1×10 high current multiplexer |
3761 | 10 | Multiplexer | Dry reed | Form A | 30 V | 100 mA | Single 1×10 low current multiplexer |
3762 | 10 | Multiplexer | Dry reed | 2 Form A | 1000 V | 0.5 A | Single 1×10 high voltage multiplexer |
3765 |
4×5 |
Matrix |
Nonlatching electromechanical and dry reed |
Form A |
8 V |
100 mA |
Specialty 4×5 matrix for Hall Effect and van der Pauw measurements. |
Keithley3706A数字万用表可选配件
3706-BKPL:模拟背板扩展板
3706-TLK:测试套件包括 3706-BAN 和插件配件
3761-BNC-SMA:低噪音BNC公头到SMA公头电缆1.2m (4FT)
4288-10:用于3706主机的机架安装后部支撑套件
8620:短路插头
3700A系列系列开关万用表可以用来对设计进行验证、应力测试的速度进行提高,还具有数据采集和功能测试的应运。3706A是具有高性能的数字万用表(DMM),可以提供高达7½位的测量值和26位的分辨率,以支持用户不断提高的测试精度要求。这种灵活的分辨率提供了从>3½位每秒读取14000次,7½位每秒读取60次,以适应更大的应用范围。万用表不使用卡槽,因此用户需要维护主机中的所有六个插槽。此外,万用表连接到主机的模拟背板,确保从每个卡通道到万用表的高质量信号路径。测试脚本(TSP)生成器是一个软件工具,适用于3700A系列的所有设备,可以帮助用户轻松地创建、修改、调试和存储TSP测试脚本。TSP提供了一个用于存储和组织测试脚本的项目/文件管理器窗口,一个用于创建和修改测试TSP代码的上下文敏感程序编辑器,以及一个用于发送以太网、GPIB和USB命令并从仪器接收数据的即时仪器控制窗口,此窗口允许用户查看给定测试脚本的输出,并简化调试。
文章来源于测试仪器
3700A系列系列开关万用表可以用来对设计进行验证、应力测试的速度进行提高,还具有数据采集和功能测试的应运。3706A是具有高性能的数字万用表(DMM),可以提供高达7½位的测量值和26位的分辨率,以支持用户不断提高的测试精度要求。这种灵活的分辨率提供了从>3½位每秒读取14000次,7½位每秒读取60次,以适应更大的应用范围。万用表不使用卡槽,因此用户需要维护主机中的所有六个插槽。此外,万用表连接到主机的模拟背板,确保从每个卡通道到万用表的高质量信号路径。测试脚本(TSP)生成器是一个软件工具,适用于3700A系列的所有设备,可以帮助用户轻松地创建、修改、调试和存储TSP测试脚本。TSP提供了一个用于存储和组织测试脚本的项目/文件管理器窗口,一个用于创建和修改测试TSP代码的上下文敏感程序编辑器,以及一个用于发送以太网、GPIB和USB命令并从仪器接收数据的即时仪器控制窗口,此窗口允许用户查看给定测试脚本的输出,并简化调试。
