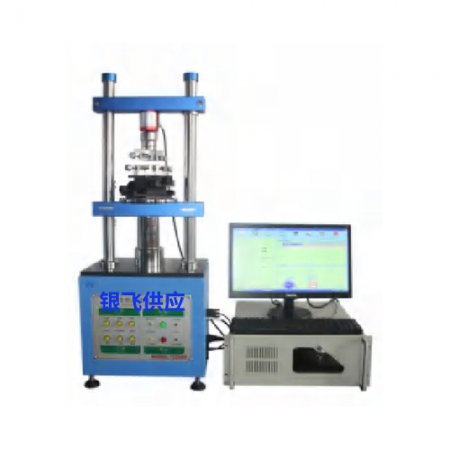

7220SR自动插拔力试验机

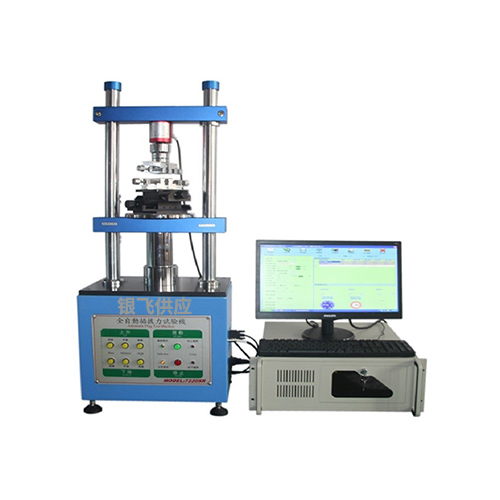

7220SR自动插拔力试验机 用于常规3C产品的结构强度测试，利用端口插拔对进行力度的测试及产品寿命的测试，只有一个工位。搭配专利设计的自动对准装置，可以得到非常准确的插拔力度数值，插拔力试验机可以通过端口与PC连接，测试条件设置包括插拔行程，速度，暂停时间等，都可以通过WINDOWS系统进行设置，操作方便，耗时短，并且能把试验得到的数据进行存档、打印及输出；WINDOWS系统有中文和英文两种操作系统，用户可以通过需求来选择适合的操......
产品描述
7220SR自动插拔力试验机用于常规3C产品的结构强度测试，利用端口插拔对进行力度的测试及产品寿命的测试，只有一个工位。搭配专利设计的自动对准装置，可以得到非常准确的插拔力度数值，插拔力试验机可以通过端口与PC连接，测试条件设置包括插拔行程，速度，暂停时间等，都可以通过WINDOWS系统进行设置，操作方便，耗时短，并且能把试验得到的数据进行存档、打印及输出；WINDOWS系统有中文和英文两种操作系统，用户可以通过需求来选择适合的操作系统。
7220SR自动插拔力试验机操作说明书
容量：50KG；
荷重精度：+/-0.02%；
较大行程：0-150mm；
有效宽度：240mm；
测试速度：0.01~500mm/min；
微欧姆模块较大读值：1-3000mΩ；
荷重精度：+/-0.02%；
较大行程：0-150mm；
有效宽度：240mm；
测试速度：0.01~500mm/min；
微欧姆模块较大读值：1-3000mΩ；
7220SR自动插拔力试验机使用说明书
| 产品选型与技术参数 Model selection & technical parameters | ||
| 产品型号 Model No. | 7220SR | 7220SR-SW |
| 有效宽度 Effective width | 240mm | 400mm |
| 较大行程 Maximum stroke | 150mm | 300mm |
| 容量选择 Capacity selection | 5，10，20，50KG | |
| 荷重分解度 load resolution | 0.01(kg、lb、N、g) | |
| 荷重精度 Load precision | ± 0.5% | |
| 测试速度 Test speed | 0.1~500 mm/min | |
| 位移分解度 Displacement resolution | 0.01 mm | |
| 驱动电机 The drive motor | Panasonic servo motor | |
| X.Y轴移动范围 X.Y axis move range | 0-75mm | |
| 自动求心装置 Automatic aligning | YES | |
| 阻抗测试范围 Impedance measure | 1-300mΩ | |
| 通讯接口 Communication interface | RS232orGPIB | |
| 主机尺寸 Size：W*H*D(cm) | 40*30*96 | 60*40*155 |
| 机台重量 Weight（kg） | 78 | 100 |
| 电 源 Power supply | AC220V/50Hz/5AorAC110V/60Hz/10A | |
