GF77气体红外热像仪

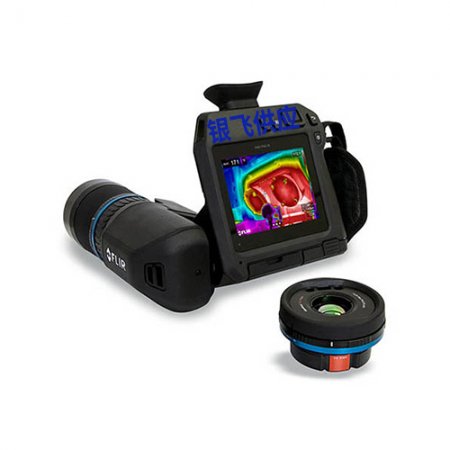

GF77气体红外热像仪 是一款开创性的非制冷光学气体成像相机，具备气体探测和辐射测温功能，是电力设施、石油和天然气作业、化工/制造设施、食品和农业行业以及急救人员的理想检查工具。可以根据用户进行更换镜头，可检测甲烷（CH4）、六氟化硫（SF6）、乙烯（C2H4）、氨（NH3）和其他气体排放，提供了无与伦比的多功能性以及改进的可视化气体排放和热检查。FLIRGF77提供了一个充满活力的4英寸触摸屏LCD，180 旋转光学块和目镜，方便阳光直射。这......
产品描述
GF77气体红外热像仪是一款开创性的非制冷光学气体成像相机，具备气体探测和辐射测温功能，是电力设施、石油和天然气作业、化工/制造设施、食品和农业行业以及急救人员的理想检查工具。可以根据用户进行更换镜头，可检测甲烷（CH4）、六氟化硫（SF6）、乙烯（C2H4）、氨（NH3）和其他气体排放，提供了无与伦比的多功能性以及改进的可视化气体排放和热检查。FLIRGF77提供了一个充满活力的4英寸触摸屏LCD，180° 旋转光学块和目镜，方便阳光直射。这种经济实惠的解决方案提供了内置的热成像校准和灵活性，检测范围广泛的气体，只需要更换镜头就可以了。
GF77气体红外热像仪的操作说明书特点
可以定位气体泄漏并用一个摄像头进行热检查
使用多功能透镜解决方案以不同波长观察CH4、SF6、NH3和C2H4，并使用内置热成像仪检查关键部件
在安全距离内扫描排放物，并追踪排放源，以便立即开始维修
从开始在所有环境中进行精确的温度测量，-20°C至500°C或者±3°C或3%温度精度
在阳光明媚的条件下切换到取景器，以确保较好观看效果
经济实惠的光学气体成像，为每个站点提供一个或多个具有业界领先功能的GF77摄像头
通过1触式液位/量程自动调整功能提高气体检测对比度
通过激活FLIR专利的高灵敏度模式（HSM）提高泄漏检测能力
利用激光辅助自动对焦精确分辨目标区域
使用内置面积测量工具的数据计算储罐液位和容积
GF77气体红外热像仪使用参数说明书
| Primary gases detected | Methane， nitrous oxide， propane， sulfur dioxide， R-134a and R-152a | Sulfur hexafluoride， ammonia， ethylene |
| Lens spectral range | 7 to 8.5 µm | 9.5 to 12 µm |
| Gas sensitivity (NECL) |
CH4：<100 ppm × m N2O：<75 ppm × m C3H8：<400 ppm × m SO2：<30 ppm × m R-134a：<20 ppm × m R-152a：<100 ppm × m(ΔT = 10°C， Distance = 1 m) |
SF6：<1 ppm × m C2H4：<20 ppm × m NH3：<20 ppm × m (ΔT = 10°C， Distance = 1 m) |
| Infrared resolution | 320 × 240 (76，800 pixels) | |
| Thermalsensitivity(NETD | 25°lens：<25 mK at 30°C (86°F)/6°lens：<40 mK at 30°C (86°F) | |
| UltraMax(super-resolution) | Yes | |
| Field of view (FOV) | 25°lens：25°×19°/6° lens：6.4°×4.9° | |
| Focal length | 25°lens：18 mm (0.71 in)/6°lens：74 mm (2.9 in) | |
| f/number | 25°lens：1.04/6°lens：1.35 | |
| Focus modes | Continuous LDM， One-shot LDM， One-shot contrast， Manual | |
| Minimum focus distance | 25°lens：0.3 m (0.98 ft)/6°lens：5m (16.4 ft) | |
| Minimum focus distance with MSX | 25°lens：0.65 m (2.1 ft)/6°lens：N/A | |
| Spatial resolution (IFOV) | 25°lens：1.4mrad/pixel/6°lens：0.36mrad/pixel | |
| Lens identification | Automatic | |
| Digital zoom | 1–6×continuous | |
| Detector type and pitch | Uncooled microbolometer，25µm | |
| Measurement and Analysis | ||
| Temperature ranges andaccuracy |
Range -20 to 70°C (-4 to 158°F)：±3°C (±5.4°F) |
Range -20 to 70°C (-4 to 158°F)：±2°C (±3.6°F) |
|
Range 0 to 250°C (32 to 482°F)： 0 to 100°C (32 to 212°F)：±3°C (±5.4°F) 100 to 250°C (212 to 482°F)：±3% Range 100 to 500°C (212 to 932°F)：±3% For ambient temperature 15 to 35°C (59 to 95°F) |
||
| Spotmeter and area | 3 each in live mode | |
| Measurement presets | No measurement， Center spot， Hot spot， Cold spot， User preset 1， and User preset 2 | |
| Image Presentation and Frame Rate | ||
| Image frequency | 30Hz | |
| Display | 4”， 640 × 480 pixels (VGA) touchscreen LCD with auto-rotation | |
| Digital camera | 5MP with built-in LED photo/video lamp | |
| Color palettes | Iron， Gray， Rainbow， Arctic， Lava， Rainbow HC | |
| Image modes | Infrared， visual， MSX， picture-in-picture， gallery | |
GF77气体红外热像仪使用人体工程学设计，可以快速报告功能和工具更轻松地组织现场调查结果，可简化检查和报告，并编辑数据，可选附加组件定义路线并改进检查流程，使用GPS地理位置数据自动标记每个图像文件，以便于识别。也可通过Wi-Fi即时连接到移动设备以进行数据传输和报告。这款光学气体红外热成像仪的数据存储在可移动的SD卡上，图像格式为JPGE，包括测量的数据，但是仅限于红外线测量模式。
