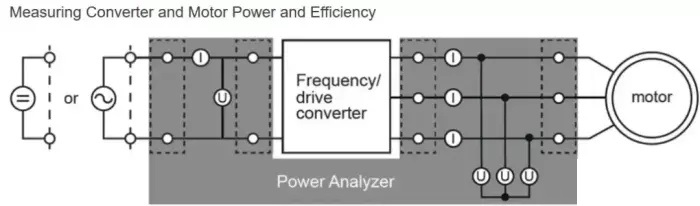

功率分析仪LMG671测量高速电机的功率。什么是高速电机？高速电机通常是指转速超过10000r/min的电机。它们因为转速高，体积远小于功率普通的电机，与原动机相连，取消了传统的减速机构，高速电机转动惯量小等原因，所以具有电机功率密度高，可以有效的节约材料，传动效率高，噪音小，动态响应快等优点。



高速电机的发展。高速加工技术越来越受到人们的关注，它不仅可获得更大的生产率，而且还可获得很高的加工质量，并可降低生产成本，因而被认为是21世纪很有发展前途的先进制造技术之一。在先进工业国家，此项技术已广泛应用于航空、航天及模具行业。在近五年中，我国的该项技术也取得了长足的进步。是实现高速切削的前提条件。

在高速和超高速运行情况下，电机的运行特性与常规电机有很大的不同，对高速电机进行相关测试是至关重要的。

超高速电机允许非常高的功率密度。然而，这也导致小的冷却表面。因此，在高速下降低损耗就更加重要。

超高速电气驱动系统和高逆变器开关频率要求功率测量具有高带宽和高精度。

01、频率范围DC-10MHZ，较好的精度读数0.01％+量程峰值0.01％。

02、1-7个功率测量通道自由配置

03、18位A/D转换器，很小刷新时间10ms

04、低功率因数和高频率的测量非常准确

05、12个月的计量周期保证了低维护成本

在典型的测试场景中，从原始信号到很终PASS/FAIL结果判定的整个过程是曲折漫长的，历经5个阶段。计算RMS功率只是谜题的一部分，其他来源的数据可能需要整合到计算中。这样，数据来源的分类将会很复杂并且数据的后处理会有很多转接点。数据流的不连续就会需要人工干预，需要更多时间和精力并增加了错误的风险。

功率分析仪LMG671旨在将所有五个测试阶段组合到一个仪器中，从而消除不必要的复杂性，简化测试过程，使测试工程师的工作更轻松，并降低成本。

01、信号采集：LMG671除了采集电压，电流参数，多功能过程信号接口（PSI）几乎可以读取任何模拟或数字信号，因此可以将温度，压力，速度，扭矩和其他数据与电压和电流一起收集。稍后无需协调来自不同源的数据点，不存在变量之间时间戳不一致的问题。

02、时序控制：为了使测试结果有意义，DUT需要在特定的预定义操作模式下进行测试。LMG671借助事件触发功能（选配）可以来控制测量的开始和结束。此外，她还可以接收外部触发输入或CAN总线命令从而开始数据记录。LMG671还可以通过PSI中的许多模拟和数字信号输出实现对外部设备的控制。

03、计算：为了计算RMS电压，电流和功率以及谐波值，需要在整个信号周期内对采样值进行计算。这是传统的功率分析领域。（将计算转交给PC，使得RMS值和谐波的完整性变得脆弱，并使校准相当困难。）

04、推导：在许多应用中，电量的测量只是达到目的的手段，而不是很终目标。一个说明性的例子是感性元件的测量：测量电压电流和很终的磁芯损耗，磁场强度和磁通密度的峰值。LMG671提供了一种强大的内置编程语言，具有大量的数学函数，可以一次性完成所有需要的计算，而不是将电力测量结果转交给到第三方应用程序中计算去。没有交接，没有中断，没有额外错误的风险。

05、PASS/FAIL判定：如果根据定义的标准或先前建立的基准测试DUT，可以将PASS/FAIL的限值编辑到LMG671中使仪器直接显示判定结果。如果DUT有不同的PASS/FAIL标准，测试工程师可以通过使用触摸屏GUI的输入框或箭头键在屏幕上调整限值。有些测试要求DUT上的附加信息（例如磁路长度，磁芯直径等）在测试过程中变化，并且还需要考虑进行计算。这类参数也可以在屏幕上直接输入和更改。这些内置的判定支持功能允许经验较少或训练较少的用户也可以可靠地判断测试的成功或失败。
