德国KINAX WT707角位变送器|粮油工程行业的应用

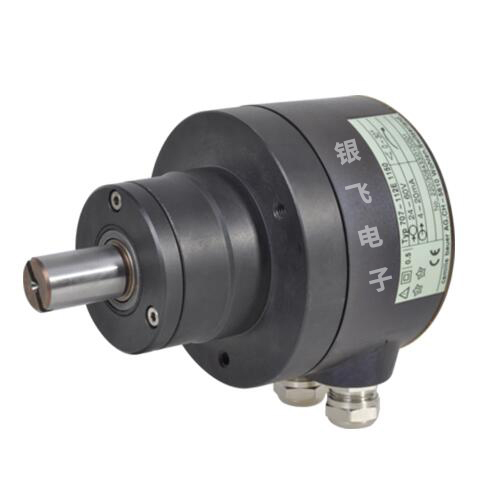

KINAX WT707轴变送器用于重载应用的角位置,>直径100mm。将轴位置转换为负载无关直流信号,并与角轴位置对应成比例。角位变送器KINAX 707现场数据参数化,坚固的设计适用于恶劣的环境,无需耗时参考运行。
某粮油公司在油脂、淀粉、发酵、节能蒸发等领域为客户提供专业的规划、设计、研发、设备制造、智能化控制、数据集成、施工安装、指导调试、人员培训等一揽子解决方案,为客户提供交钥匙工程。
具体应用
应用环节:蒸脱机的料位控制系统
粮油生产中,油脂浸出过程需要添加溶剂,油脂浸出后的残余物称为浸出粕,俗称“白饼”。浸出粕中含有25%~30%的溶剂,为了将溶剂回收,使用间接汽加热、直接汽加热将“白饼”中溶剂挥发并冷凝,以及将豆粕干燥冷却的过程称为蒸脱。
蒸脱的过程中,为实现蒸脱层内物料即浸出粕的自动化加料和出料,需要有装置实现2个功能:一是可以采集层内当前物料多少,因为是柱形容器,料位高低即代表物料多少;二是将当前料位信息传递给控制装置,实现自动加料和自动出料。实现此2项功能的主流装置就是角位移变送器。我司角位移变送器KINAX WT707在该客户处的具体应用也正在于此。
1. 混合蒸汽出口
2. 主轴
3. 料位变送器
(由角位变送器和其它机械装置组合而成)
4. 旋转阀
5. 铜套
6. 重力门连杆
7. 下料口
8. 冷风夹层
9. 直接进汽口
10. 闸门气缸
11. 矩形下料口
LC- 料位控制系统
一、KINAX WT707角位变送器应用技术描述
1、用户技术要求
a) 电容式角位传感器
b) 对高温、高湿具体较高耐受性
c) 零点位置可调,便于安装
d) 精度高并且稳定性高
e) 防爆
f) 俄罗斯EAC或CU-TR认证(CE认证替代)
2、GMC-Instruments产品技术特色
a) 瑞士制造,品质保证
b) 长期使用下来稳定可靠,口碑好
c) 零点位置任意设定
d) 电容式设计,无力矩旋转,无磨损
e) 对恶劣环境耐受性高
f) 粮油设备技术源自国外,CBM产品有客户基础
g) 有防爆版本
3、与竞争渠道优势对比
a) 能够提供本地化的沟通和技术咨询
b) 给出更有竞争力报价
c) 深圳银飞推广
文章源于银飞
二、KINAX WT707技术数据
01、测量范围:0 … 5°, 0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°,0 … 180°, 0 … 270°(无齿轮)0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°, 0 … 180°,0 … 270°达到较大1600转
02、测量输出:0 … 1 mA, 0 … 5 mA, 0 … 10 mA, 0 … 20 mA,4 … 20 mA带有3或4线连接,4 … 20 mA带有2线连接
03、测量变量IA:IA较大40mA
04、输出电流中剩余纹波:<0.3% p.p.
05、供电电源:DC和AC电压(DC/AC供电单元)、DC电压仅、12...33V DC(非本质安全版本,没有电隔离)、12...30V DC(非本质安全版本,没有电隔离)、较大电流消耗约5mA+I、较大剩余波纹10%p.p.、不得低于12V)
06、精度: 错误极限≤0.5%用于范围0...≤150°,错误极限≤1.5%用于范围0...>150°到0...270°
07、可重复性:<0.2%
08、响应时间:<5 ms
09、电连接:插头连接器或电缆接头,连接打印带有螺旋终端
10、起动转矩: 约25Ncm
11、间隙影响:±0.1%
12、驱动轴直径: 19mm或12mm
13、轴容许静载荷: 较大1000N(辐射式)较大500N(轴向)
14、安装位置: 任意
15、材料: 外壳凸缘标准:钢外壳凸缘防海水型:高级钢1.4462带插塞接头壳盖:塑料带电缆接头壳盖:铝轴:防锈硬化钢
16、重量约2.9kg(不带附加齿轮)约3.9kg(带附加齿轮)
