电气设备安规测试的一体化解决方案。电气安规测试管理要求

01、电气设备什么时候需要做安规测试？

■ 当设备生产时
■ 当设备安装调试时
■ 当设备移动变化时
■ 当很后一次检测已经相隔4年时

02、电气安规测试常用标准

03、电气安规关键测试项目

■ 保护导体测试（等电位均衡测试/接地连续性电阻测试）
保护导体包括保护接地线、保护接地零线和等电位联结线。
（1）IEC 60364-6 (GB/T 16895)：保护导体（包括通过主接地母线的等电位联结导体和附加的等电位联结导体）和在很终回路的有源导体的接地连续性必须被测试。保护导体的连续性通过被测设备上的恒定测试电流和压降来确定。

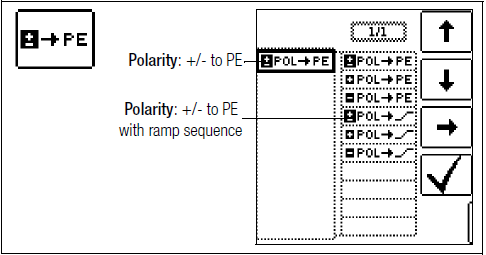

（2）IEC61557-4 (GB/T 18216)：如果使用直流电压作为测试电压，则需要测量极性反转时的性能。因此，必须在测量电压的（自动）极性反转或电流沿一个方向（+极至PE）然后再通过另一个方向（-极至PE）流动的情况下进行测量。

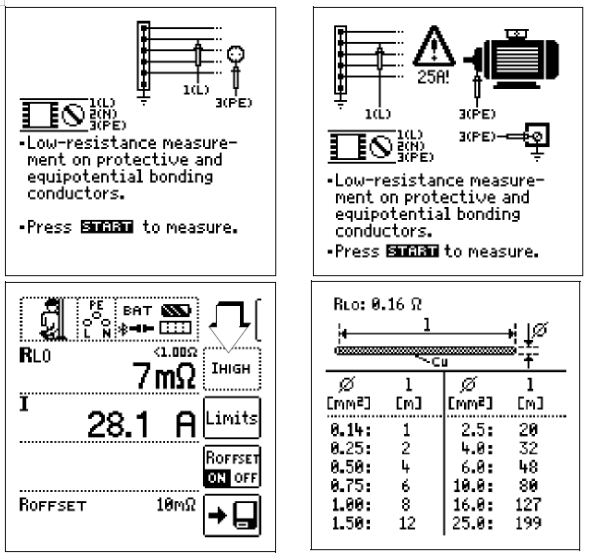

（3）IEC60204-1 (GB 5226.1)：使用25A测试电流测试保护导体，规定了不同线径的保护导体联结线的电阻限值。由于测试电流高，在某些情况下，需要注意较小的线路横截面可能会导致不良的发热或损坏。

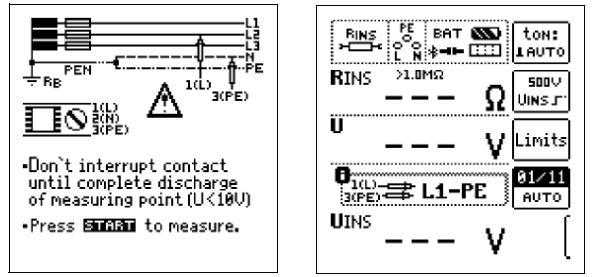

■ 绝缘电阻测试
（1）IEC 60364-6 (GB/T 16895)：为了避免因电缆绝缘不良而引起的故障电流和爬电电流所造成的危害或损坏，要求测试有源导体和接地保护导体之间的绝缘电阻。
（2）IEC61557-2 (GB/T 18216)：绝缘电阻的测量是通过施加50 V至1kV的恒定直流电压进行的。测试电流至少为1 mA，出于安全原因，短路电流限制为<1.6 mA。
（3）IEC60204-1 (GB 5226.1)：施加于500V电压，电阻值大于1MΩ即可。对于容性负载或者测试线比较长的情况，需要直到数据稳定。测试完成后设备将进行自动放电。

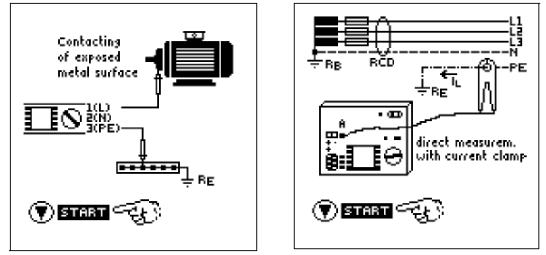

■ 泄露电流测试
在未连接保护导体的裸露导电部分，必须测量接触泄露电流，当触摸时该电流可通过接触者流到大地。IEC60204-1 (GB 5226.1)：泄露电流必须小于10mA，如果大于10mA需要做其他保护措施。
（1）直接测量方法：

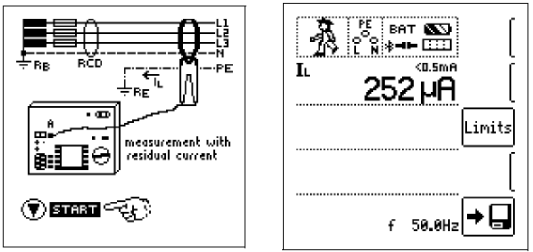

（2）差分测量方法：

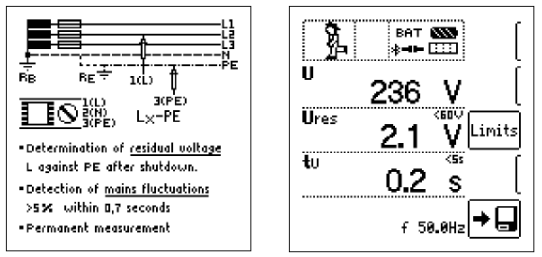

■ 剩余电压测试
IEC60204-1 (GB 5226.1)：要求在操作过程中仪器任何部分出现大于60 V 的电压时,当仪器的电源关闭后必须在5秒的时间内下降到60V以下。当一个仪器被关闭后有导电部分露在外面，而没有防止直接接触的保护措施(比如，连接插座被损坏)，较大允许放电时间为1秒钟。

■ 高压测试（根据要求选做）
被测机器的电气设备必须承受两倍于其自身额定电压值的测试电压或1000 V交流。
德国GMC-I 电气设备安规测试解决方案

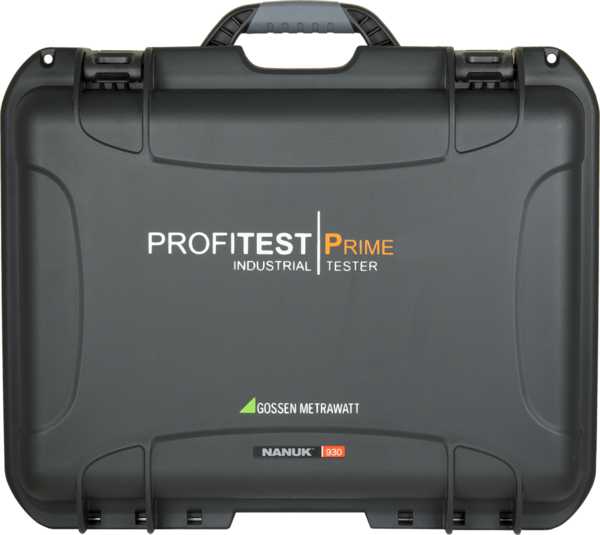

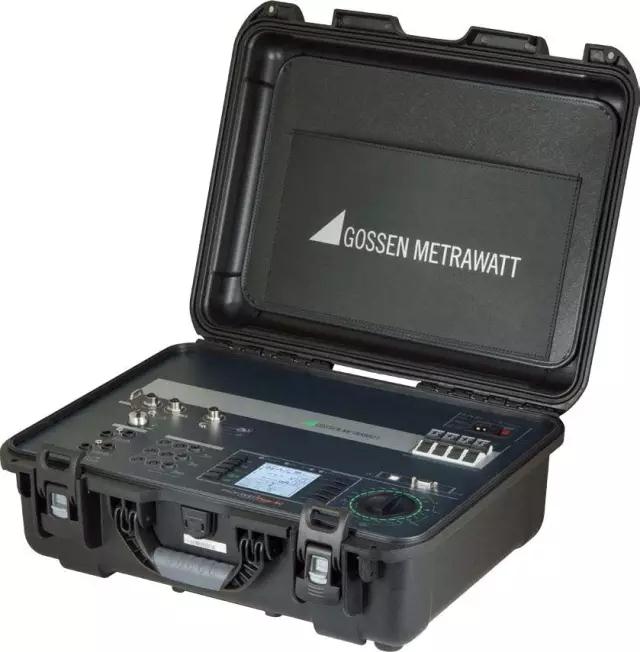

综合电气安规测试仪：PROFITEST PRIME系列

■ 绝缘测试：测试电压50-1000V DC，绝缘电阻1.2GΩ
■ 保护接地/保护导体电阻测试（测试电流200mA和25A）
■ 环路电阻测试
■ 电压、频率及相序测试
■ 剩余电压测试
■ RCD（剩余漏电动作保护器）测试
■ 泄露电流测试等其他功能
■ 耐压测试：需选PRIME AC版（2.5kV AC）

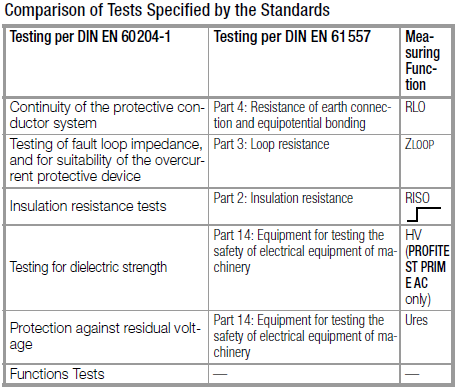

电气设备安规测试的一体化解决方案适用标准

GB/T 18216 (IEC 61557)   交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备
■ 第1部分：通用要求
■ 第2部分：绝缘电阻
■ 第3部分：环路阻抗
■ 第4部分：接地电阻和等电位接地电阻
■ 第6部分：在TT和TN系统中的残留电流装置(RCD)
■ 第7部分：相序
■ 第10部分：防护措施的综合检测或监测装置
IEC 61557-14：设备用于机械电气设备安全测试
GB 5226.1   (IEC60204-1)  机械电气安全 机械电气设备 第1部分：通用技术条件

GB 4793.1   (IEC 61010-1) 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 16895  (IEC 60364-6) 低压电气装置 第6部分：检验
GB/T 16927.1 (IEC60060-1) 高电压试验技术 第1部分：一般定义及试验要求
IEC 61439-1 低压开关设备和控制设备.第1部分总则（IEC 60439-1 / GB 7251.1被此标准逐步取代）

电气设备安规测试的一体化解决方案应用

■ 电气设备设计、研发阶段的电气安全测试
■ 机械设备、装置和成套设备电气安全测试
■ 生产线安装调试前后现场的电气安全测试确认
文章来源于德国GMCI测试仪器
