2500V高压绝缘表Fluke1535石油行业的用户实操对比感受。高压设备和绝缘安全维护一直是电气人绕不开的话题。整个行业来看，2500V是一个相对“空白”的市场，很多工程师都在用5000V+1000V的绝缘表在进行工作。而实际上很多场景使用2500V就够了。之前我们聊了很多原理和知识性的话题，今天为大家带来石化行业的专业工作者在上手福禄克2500V 500GΩ高压大量程绝缘表这一超值黑科技产品的体验。作者分享了常见同类仪表的对比感受，特比是高压测量作业时，F1535如何给使用者带来更好的安全保护。以国标的要求：其实线路电压大于3000V小于10,000V的情况，都是可以用2500V绝缘表的。这个和我们拍脑袋以为的，2500V绝缘表“只能”测2500V以下线路电压的假设，可能差别比较大。而5000V的绝缘表，国标是推荐使用在线路电压1万伏以上的工况场景。作者某国有大型油田某泵业高级工程师。以下为靠前人称描述：

环境温湿度对绝缘测试结果有很大影响，福禄克在设计之初就特别考虑了这块的设计：比如说我们采用了同轴结构的嵌入式屏蔽端子，可以有效消除绝缘介质表面漏电流，可以不用屏蔽线也满足测量精度。当然还包括其他的一些结构和电路上的考虑和特殊设计。收到了Fluke寄来的1535绝缘电阻测试仪，拆开包装后感觉眼前一亮。

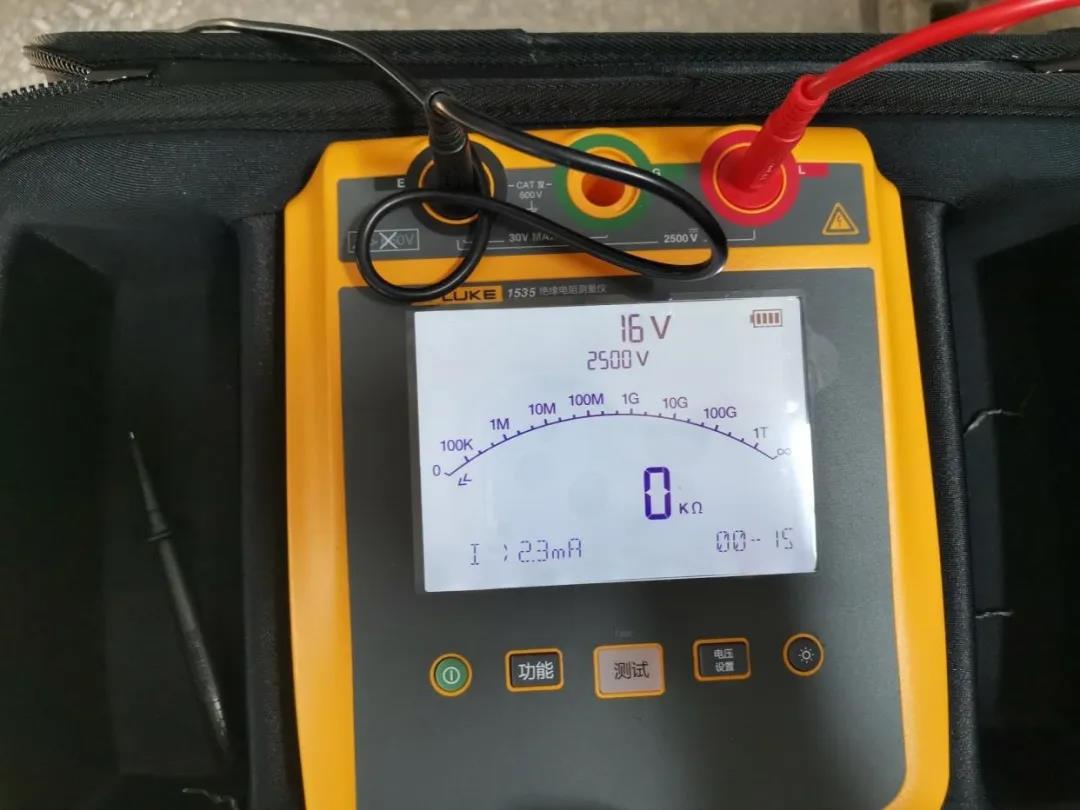

首先，一个黑色的手提包展现在我的眼前，感觉的非常高端大气上档次，拎出去绝对很拿人；打开包后，面对我的是一块硕大的显示屏，屏幕占表的体积的1/2，是我所用过的绝缘测试设备中屏幕较大的，让人赏心悦目；其次：表笔在插孔处做了个扩大的圆盘，插入表笔后与表盘严密贴实，一方面使表笔非常牢固，避免误碰触折坏表笔，另一方面，可以避免异物掉进去。不得说，Fluke产品的细节处做的非常细致；附件配置也很齐全，测试线很长，配备了测试表笔和绝缘夹，表笔头为了防止误碰金属，笔尖露出很少，安全性很高。

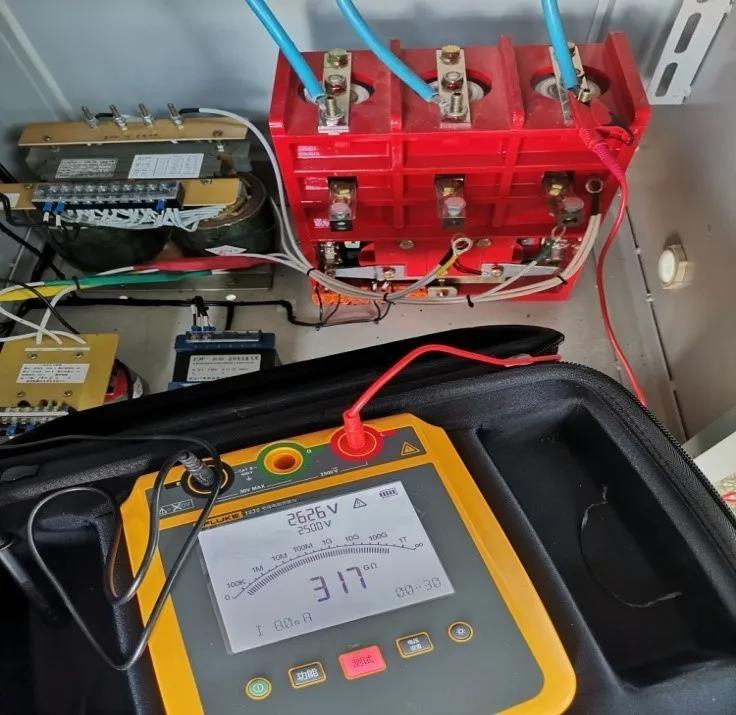

外观欣赏完了，做做测试吧。我的电气产品是油田专用3KV潜油电泵控制柜，选择Fluke、胜利仪表VC60D和宁夏JDC-1三款绝缘电阻测试仪，通过三款绝缘电阻测试仪的对比测试，感觉Fluke1535的特点非常鲜明：
1、界面对比。通过三个表的对比测试可以清楚的看出Fluke大屏的优势，显示屏上下三排，上排显示档位电压、输出电压；中间显示表盘曲线和测试绝缘值，下排显示泄漏电流，集合了VC60D和JDC两块表的测试数据，非常直观。
2.测试数据对比。通过上图的数据对比可以看出：VC60D对较大绝缘值显示数据为1，不出准确的显示数值；而JDC只能通过表盘指针大致读出数值；而Fluke的能够非常直观的读出测量值。
3、带放电并显示余电功能。其他的绝缘测试仪在测试完毕后，需要带绝缘用具拆除测试线，并对设备进行放电。而Fluke能自带放电功能，并显示剩余电压，对测试者的安全提供了保证。
通过这次的测试实验，Fluke1535绝缘测试仪非常符合电气仪表使用者的需求，是一款值得我们信赖的产品，另外提一个小小建议，由于需要的电池太多，建议采用充电电池或增加外置充电器。希望Fluke能不断的提供更好的产品给我们。

Fluke1535优点

Fluke1535短路电流有2mA,能够帮助用户更快获得稳定读数，相比同等价位的竞争对手有优势。就抗高温高湿设计而言，我们也做了很多实验，从我们量化的测试数据来看，Fluke1535还是有很好的线性指标。而没有采用新设计的其它产品，它们的测量误差，会随着GΩ值的升高随之扩大。
容性负载下读数稳定，完全满足GBT18216.2标准要求，可适用于更多的测试场景，较大额定工作电压建立时间<3s，实时显示漏电流值，很低至1nA。
Fluke1535符合CAT IV 600V, CAT0 2500V，残余电荷泄放时间快，有效防止触电。实时显示端子电压，当端子电压>30V时，高压警告标志闪烁以提醒用户防止触电。
