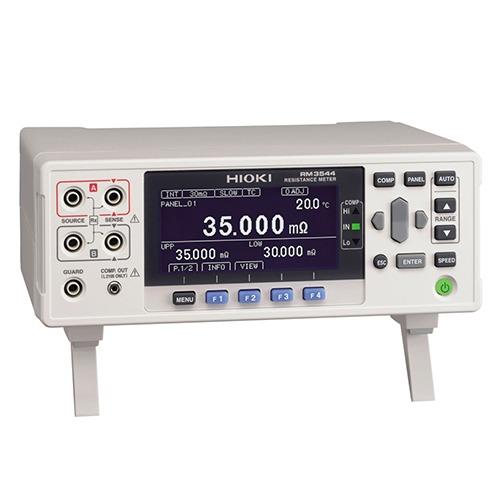

日置3544微电阻计RM3544-01微欧计可稳定测量电感、变频器、电机等的低电阻，可将外部I/O的输出模式切换为判断模式或BCD模式，可顺利安装到自动化设备中，分辨率1μΩ，量程30mΩ~3.5mΩ，较大精度0.02%。并可通过RS-232C通讯接口或USB与计算机控制连接。
日置HIOKI RM3544电阻测试量程30mΩ~3.5MΩ，很小分辨率1μΩ，精度可以达到0.02%，能够稳定测量电感、变频器、马达等的低电阻，也可测量导电橡胶等高电阻材料，能在生产线、验收检测等各种现场轻松使用的功能以及界面操作。通过附带端口保护的超耐用探头和提升测量电流（5μA~300mA），增强抗干扰性测量，可通过声音和指示灯来判断合格。日置RM3544-01微欧计型号含EXT I/O输入输出、RS-232通讯接口，可实现通过电脑进行控制，获取测量结果，或顺利装入自动设备，高速支持整体生产性。
HIOKI RM3544-01微欧计具有10组面板保存、面板读取功能，量程、比较器等主机的设置条件的保存/调用很多可保存10组，各个面板都可以添加名称，使生产批次或产线的切换更顺畅。RM3544-01是手动产线或自动产线都适用高精度台式电阻计，小巧紧凑，也便于组装使用，安放空间仅需215mm×166mm。

适合生产线应用的RM3544-01微欧计

RM3544-01背面有RS-232C/PRINTER打印接口、USB接口、EXT I/O接口及NPN/PNP极性选择开关。通过RS-232C或USB与电脑连接，各种功能均可通过电脑进行控制，获取测量结果。连接RS-232C打印机，可打印测量值或包含判断结果的测量值。USB对应键盘等级，可自动输出测量值。无需在电脑上另行安装其他USB驱动，即可在表格计算软件或文本编辑器等应用程序内输入测量值。应用软件结合触发信号，通过电脑可进行读取数据/间隔测量/通讯测试/获取数据的Excel读取和CSV文件输出。支持系统构建、通讯监控功能 将通讯内容(传入命令和发送数据)显示在界面上。支持 PLC(Programmable Logic Controller)编程。
RM3544-01微欧计能顺利装入自动化设备：高速支持整体生产性，从测量开始到判断输出很短时间18ms，在这个时间内完成测量-判断输出一系列的操作。RS-232C较大可对应115.2kbps，可使用USB接口，EXTI/O的输出模式可切换使用判断模式或BCD模式。
在界面上确认EXT I/O输入信号的测试功能同时，可任意开/关输出信号，PLC编程时的验证操作更简单。根据PLC端口极性，用背部面板的切换开关从NPN类型(支持漏型输出)和PNP类型(支持源型输出)选择输入信号的极性。

适合手动产线和自动产线的简易微电阻计优势

HIOKI微欧计RM3544-01阻抗测试仪参数规格

电阻量程档位	较大测量范围/分辨率	精度±(%rdg. + %f.s.)		测试电流	开路电压
		FAST	MED/SLOW
30mΩ	35.000mΩ，1μΩ微欧	0.030+0.080	0.030+0.070	300mA	5.5Vmax
300mΩ	350.00mΩ，10μΩ	0.025+0.017	0.025+0.014	300mA
3Ω	3.5000Ω，100μΩ	0.025+0.017	0.025+0.014	30mA
30Ω	35.000Ω，1mΩ毫欧	0.020+0.010	0.020+0.007	10mA
300Ω	350.00Ω，10mΩ	0.020+0.010	0.020+0.007	1mA
3kΩ	3.5000kΩ，100mΩ	0.020+0.010	0.020+0.007	1mA
30kΩ	35.000kΩ，1Ω欧姆	0.020+0.010	0.020+0.007	100μA
300kΩ	350.00kΩ，10Ω	0.040+0.010	0.040+0.007	5μA
3MΩ	3.5000MΩ，100Ω	0.200+0.010	0.200+0.007	500nA

HIOKI3544-01日置微电阻计应用

微电阻计的使用方法：绕组线电阻的测量。电阻计RM3544-01是使用4端子法来测量低电阻。根据铜线等温度系数，能够在室温情况下将变化了的实测值换算成标准温度的电阻值，适用于进行绕组线的电阻测量。
微电阻计的使用方法：比较器功能。RM3544-01电阻计会比较判断测量值，并显示和输出结果。设置上限值（Hi）/下限值（Lo），除了通过LED显示Hi、IN、Lo以外，还通过蜂鸣音以及外部输入输出端子来输出判定结果的信号，并作为继电器的控制和PLC的输入来使用，适用于生产线和检查线中。

接点、线束、连接器、继电器接点、开关——RM3544或RM3545
保险丝、电阻器、加热器、电线、熔接端——RM3544或RM3545
导电性涂料、导电性橡胶——RM3544或RM3545（均包含扩展型号RM3544-01及RM3545-01、-02）
小信号接点，小型保险丝、引线、小型磁性零件（EMC过滤器、铁氧体磁环）——RM3545
多路电阻测量如马达线圈、变压器线圈——RM3545-02（20路通道）

电阻测量量程	型号RM3544-01，30 mΩ (较大显示35.000 mΩ, 分辨率1 μΩ)～3 MΩ量程 (较大显示3.5000 MΩ, 分辨率100 Ω), 9档切换 基本精度: ±0.020 % rdg. ±0.007 % f.s.
测量电流	[30mΩ量程时] DC 300 mA～[3MΩ量程时] DC 500 nA
开路端口电压	较大DC 5.5 V
温度测量	-10.0～99.9℃, 基本精度: ±0.50℃ (和温度探头Z2001的组合精度)
测量速度	FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms)
显示更新率	无规定
功能	温度补偿功能，比较器(ABS/REF%)，锁键（OFF/菜单锁定/全部锁定），显示位数选择功能（5位/4位），电源频率设置（AUTO/50Hz/60Hz），缩放，判断音设置，自动保持，平均值，面板保存/读取
存储功能	无
通讯接口	[仅RM3544-01] 从RS-232C/打印机 (RS-232C)/USB中选择任意一种
电源	AC100～240 V, 50/60 Hz, 额定功率: 15 VA
体积及重量	215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg
附件	[RM3544] 电源线×1, 夹型测试线L2101×1, 使用说明书×1, 保险丝×1 [RM3544-01] 电源线×1, 夹型测试线L2101 ×1, EXT I/O用公头连接器×1, 使用说明书×1, 应用光盘×1, USB连接线(A - B 型) ×1, 保险丝×1
