FT4310-01无需遮光做旁路二极管开路/短路检查检测工具

在日照下FT4310-01无需遮光也可做旁路二极管开路/短路检查检测工具。新型太阳能发电系统维护管理准则的制定:2016年12月28日发表了由一般社团法人日本电机工业会(JEMA)和一般社团法人太阳能发电协会(JPEA)共同制作的技术资料《太阳能发电系统的维护管理准则》。按照IEC(国际电工委员会)标准,整理了针对直流1500V以下的太阳能发电系统的基本安全需求、维护项目和检修方法等。该准则中对旁路二极管的检查做出了规定。

FT4310-01给电池串带来的影响

日照下,即便能进行旁路二极管的开路检测,但若导致太阳能电池被损坏,则这种检测没有任何意义。因此我们充分考虑到了测量时电池串会受到的影响。
使用FT4310-01仅需按下测量开关,就首先测量Isc(短路电流),并外加让其流过该电流值+1A的电流的电压。
JIS要求旁路二极管可以承受1小时流过模块的额定短路电流的1.25倍的电流,FT4310-01控制恒流,外加时间为5ms以内的短时间,通过这些设计不会因为I-V测量或短路后进行绝缘电阻测量而改变电池串所受到的影响。
完全不会损坏太阳能面板,可以放心使用。

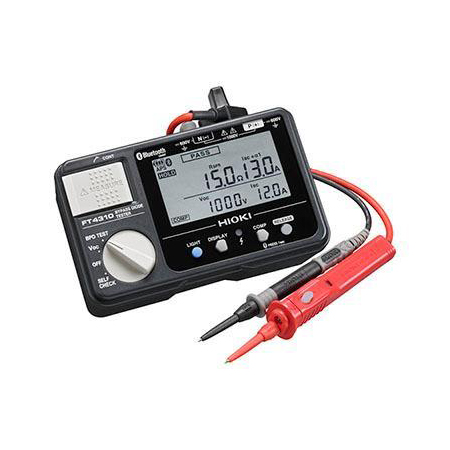

FT4310-01
● FT4310-01能够在日照下轻松的检测开路/短路故障※1
● 在接线盒的电池串中进行简单检查※2
● 1次检查完成所有测量※3
● 对应PC测量的USB通讯功能(需要选件)
※1 也能在夜晚进行检查。短路故障仅能在白天进行检查。
※2 无需爬上屋顶,大幅提高工作效率
※3 测量开路电压、短路电流和旁路电阻,并一次性显示

旁路二极管测试仪FT4310-01的使用方法
适用于光伏发电系统的维护。 白天无需遮光皆可检查开路故障(OPEN)/短路故障(SHORT)的旁路二极管测试仪。同时介绍在实际现场中的一些测量。在日照下无需遮光也可做旁路二极管开路/短路检查的检测工具:利用世界*的技术在日照下无需遮光也可做旁路二极管开路/短路检查。夜晚也能进行检查。
*短路故障只能在白天进行检查。

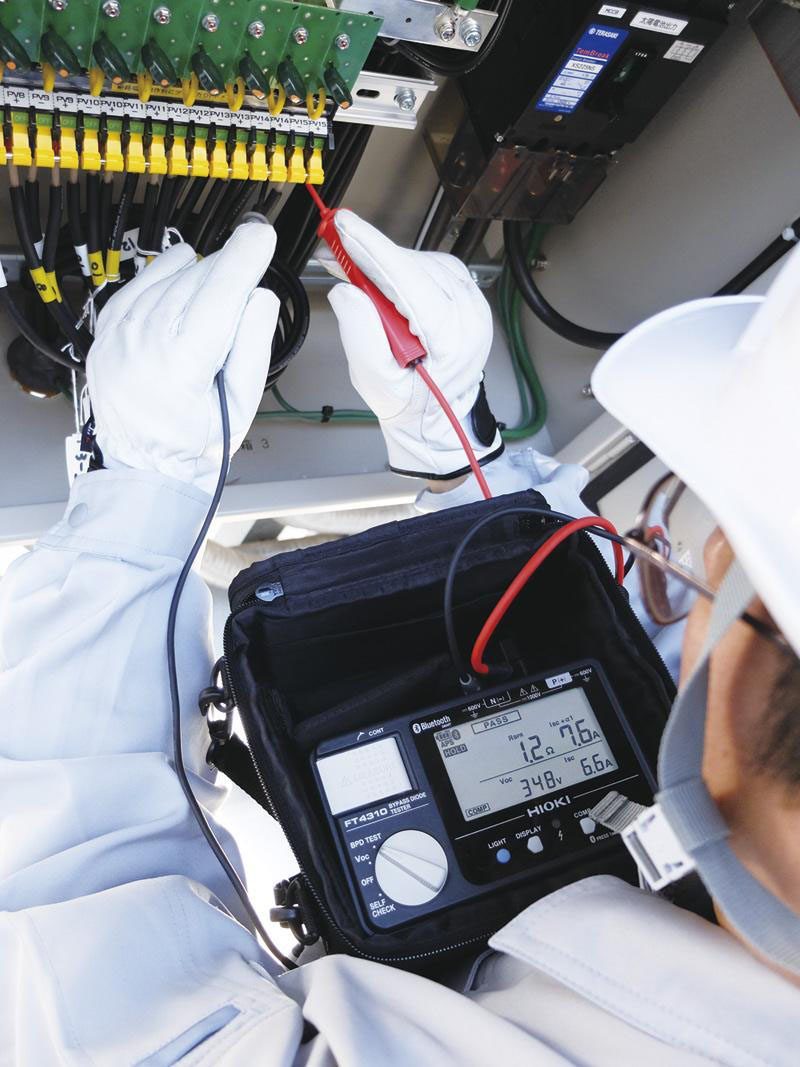

在接线箱的电池串中可进行旁路二极管的开路/故障检测。由于可以在接线箱的电池串中进行简单的检查,因此不需要爬上屋顶,从而大幅提高了工作效率。在远离系统互联后测量作为测量对象的电池串。


在接线箱的电池串中可进行旁路二极管的开路/故障检测



FT4310-01在接线箱的电池串中可进行旁路二极管的开路/故障检测
由于可以在接线箱的电池串中进行简单的检查,因此不需要爬上屋顶,从而大幅提高了工作效率。
*在远离系统互联后测量作为测量对象的电池串。

一次检查完成所有测量

FT4310-01一次检查完成所有测量

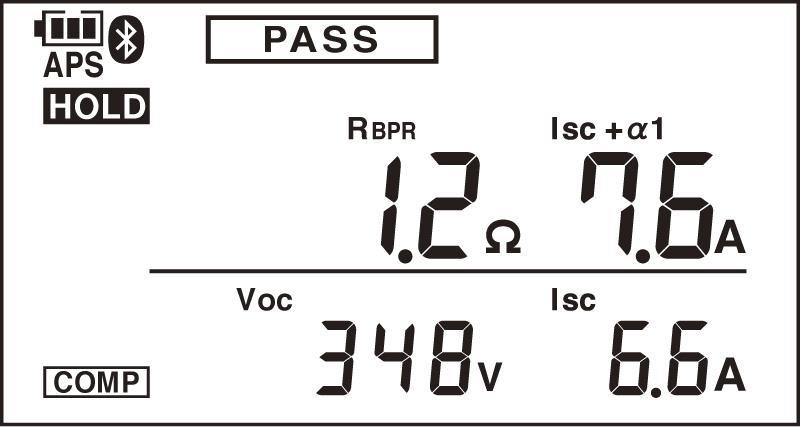

仅需旋钮对准“BPD TEST”,并按下开关,则可测量故障判定中所需项目,并一次性显示出来。 1个电池串可以2秒以内仅需测量。
RBPR:旁路电阻 Voc:开路电压值 Isc+α1:测量电流值 Isc:短路电流值 判定:是否存在旁路二极管的开路(比较器设置时也能判定RBPR的数值)

异常时FT4310-01通过声音和灯光来通知

通过蜂鸣音和红色灯光来通知异常情况。 例)开路(Open)故障时 *使用BPD TEST模式 RBPR:显示“Open(opn)”。短路(Short)故障检查—搭载高精度电压计

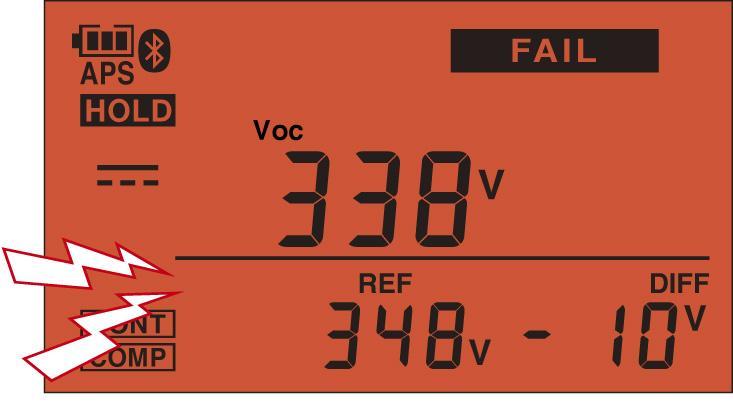

若旁路二极管发生短路故障时,则太阳能电池部分无法进行发电,因此输出电压会降低(10V左右)。 通过检测该差值,可以发现旁路二极管的短路故障或失配损耗。
为了能发现1000V系统中10V电压的差异,搭载了高精度的直流电压计。 若使用特别为开路电压测量设计的“Voc模式”,则在1秒以内显示电压差,并进行短路故障的判定。

短路(Short)故障检查—搭载高精度电压计

FT4310-01短路(Short)故障检查—搭载高精度电压计
若旁路二极管发生短路故障时,则太阳能电池部分无法进行发电,因此输出电压会降低(10V左右)。 通过检测该差值,可以发现旁路二极管的短路故障或失配损耗。为了能发现1000V系统中10V电压的差异,搭载了高精度的直流电压计。 若使用特别为开路电压测量设计的“Voc模式”,则在1秒以内显示电压差,并进行短路故障的判定。

FT4310-01便利的附件
●挂脖的携带包 无需担心仪器掉落 两手无负担,可准确进行测量
●带开关的测试线 因为测试线有用于保持的开关,所以不需要对主机进行操作 带有照明用的小灯

【参考】旁路二极管的故障导致的问题

旁路二极管的故障导致的问题

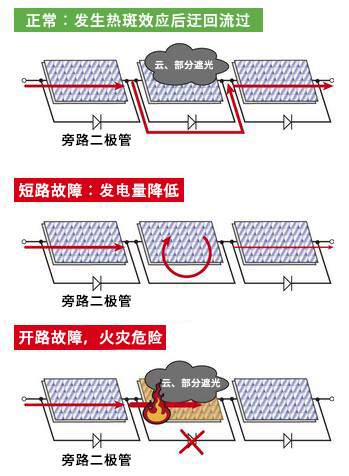

正常: 太阳能面板中部分发生热斑效应(含故障情况)时,电流从旁路流过从而防止发电效率降低。
 短路故障: 若发生短路故障,则发电电流成环路,无法产生功率,导致发电效率降低。
 开路故障: 若发生开路故障,则发生热斑效应时出现问题的电池单元中强行流过电流会导致发热,从而可能引发火灾等危险。


FT4310-01基本参数(精度保证时间1年,调整后精度保证时间1年)

可测项目

开路电压、短路电流、旁路电阻

【BPD TEST模式】

测量项目

旁路二极管的合格判定,旁路电阻、开路电压、短路电流、测试(外加)电流

测量对象

晶体电池串,开路电压:1000V以下,额定电流:2~12A

测量方式

外加短路和脉冲电压方式

测量精度

开路电压:0〜±1000 V时±0.2%rdg. ±3 dgt.

短路电流:0.0〜15.0 A时±3%rdg. ±3 dgt.

旁路电阻:0.0〜15.0 Ω时±5%rdg. ±5 dgt. (纯电阻测量时)

测量时间

2秒以内(测试电压为10V以下时在3秒以内)

可测次数

3000次(比较器、LCD背光,使用5号碱性干电池时)

【Voc模式】

测量项目

开路电压

测量范围

DC 0 V〜1000 V (较大显示DC 1200 V),精度±0.2%rdg. ±3 dgt.

响应时间

1秒以内

【其他】

防尘防水性

IP40(EN60529)

功能

测量次数的显示、自动极性判定、比较显示、自动保持、活线警告、蜂鸣音、背光灯、比较器、电池余量显示、节电

电源

5号碱性干电池(LR6)×6,较大额定功率18VA

连续使用时间:45小时(比较器、LCR背光灯、Bluetooth® OFF)

体积及重量

152W × 92H × 69D mm, 650 g(含电池,不含测试线)

附件

带开关的测试线套装L9788-11 ×1,携带盒C0206 ×1,使用说明书×1,5号碱性干电池 (LR6) ×6

文章来源于旁路二极管测试仪FT4310-01
