Fluke1630-2FC接地环路钳表是不打地桩测接地的神器！一个良好的接地系统，对于保证人员和设备的安全至关重要。为了保证安全，接地在背后还默默充当着各种干扰的“受气包”。为故障电流、闪电、静电放电、电磁干扰以及RFI信号和干扰提供耗散渠道。验证接地的好坏，一般通过接地电阻的大小来判断。



大部分工厂开工前都必须测量接地，保证设备处于安全电气环境中。测量接地，是一项浩大的工程。测一次接地=选点+拉N米长线缆+打接地桩+测量+拆接地桩......本身就繁复的工作，更是需要简单易用的接地测试工具，而还有一些特殊场合，如地下室内或楼层上的机房、避雷针、电梯、加油站、被混凝土覆盖的接地体、以及无法从系统中分离的接地体等等，完全没有条件打接地桩，让测试成为难题。

但如果现场的接地系统是并联或多重接地（形成接地回路），即可利用无辅助极测试法，无需断开接地线，也无需打地桩，利用特殊的电流钳即可测出接地电阻。

无辅助极测试法原理：

在并联或多重接地的系统中，所有接地通路之和的网络电阻远远小于任一单通路的接地电阻（被测对象之一）。因此，所有并联回路电阻（R1~Rn）组成的网络电阻实际上为零，所以有理由假设测得的任何电阻都与电流钳所在的个体通路（Rx）相关联。

如果能测得电路中的电压和电流，即可计算该接地通路的电阻。

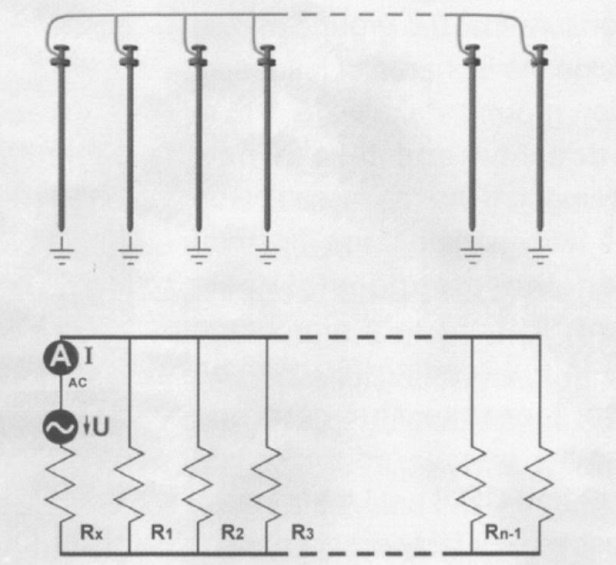

并联或多重接地的等效电路图

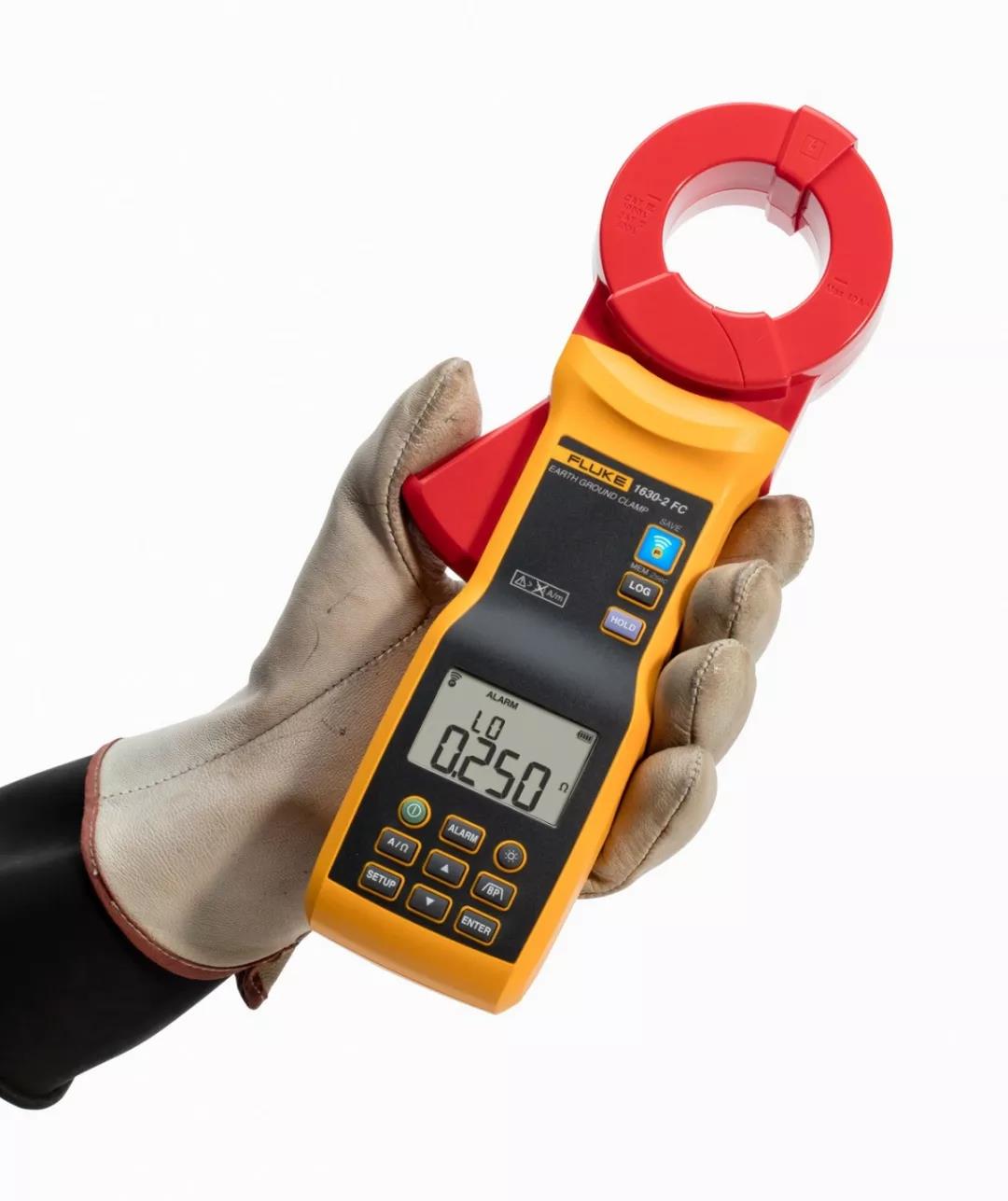

Fluke1630-2FC接地环路钳表

Fluke1630-2FC接地环路钳表是轻便的接地回路检验工具

·1500Ω测试量程

·接地漏电流测量

·开机自校准功能

·通断性报警

·远程连接手机

·自动记录和储存

·滤波功能



测试时，Fluke1630-2FC接地环路钳表钳口的一半用于感应已知电压，另一半用于测量电流。使用时只要将它钳在接地棒或连接电缆周围，就可以自动确定此接地连接的接地回路电阻。

和传统接地电阻测试仪相比，1630-2FC有哪些优势呢？

Fluke1630-2FC接地环路钳表尤其适合无法打地桩，或没有可利用接地体的现场，只要有一根接地导线就可以轻松完成测量工作（需要保证接地系统形成回路）。如果有不方便断开接地极与系统连接的现场，也推荐使用1630-2FC检测接地电阻。



Fluke1630-2FC有着与传统接地电阻测试仪无法比拟的优势——排障功能

如接地极到防雷带、或接地架空线间的断路，尽管接地极的接地电阻显示合格，但接地系统是有故障风险的，使用1630-2FC即可快速发现接地系统通断问题所在。

1630-2FC：接地系统排障工具，适用于接地回路的通断检查，日常巡检及漏电流检测。

1623-2/1625-2：专业的接地电阻测试仪器，测试更准确。适用于精确测量建筑物接地系统年检，土壤电阻率测试等。



国家标准GB/T50065-2011《交流电气装置的接地》规定：

“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。”

一般情况下传统接地电阻表只能测量接地极的对地电阻，而无法测量接地线的电阻。而钳表测量的接地电阻是接地极的对地电阻以及接地线电阻的总和，满足国家标准的要求。使用1630-2FC轻松测试接地回路，Fluke1630-2FC化繁为简，你的接地得力助手。了解更多，请戳阅读FLUKE福禄克
