新型Fluke MDA-550电机驱动分析仪可节省时间并消除设置复杂测量的麻烦，同时简化故障排除过程。只需选择一个测试，逐步引导测量就可以显示电压和电流连接的位置，而预设测量曲线可确保每个关键电机驱动部分的数据采集 - 从输入到输出，直流母线，和电机本身。内置的报告生成器可以快速轻松地生成as-found和as-left报告。

Fluke MDA-550电机驱动分析仪，4通道，500 MHz，带电机轴和谐波，通过引导式测试设置和自动驱动测量简化了复杂的电机驱动器故障排除，为三相和单相逆变器型电机提供可靠，可重复的测试结果 - 驱动系统。

MDA-550通过将变频器的额定额定电压与实际供电电压进行比较，测量输入电压和电流，以快速查看值是否在可接受的范围内。然后，系统可以检查输入电流以确定电流是否在较大额定值内并且导体的尺寸合适。该模型允许用户检查输入端子的电压不平衡，以确保相位不平衡不是太高（> 6-8％），并且相位旋转是正确的，以及检查电流不平衡，如过度不平衡可能表明驱动整流器问题。

过度的谐波不仅对旋转机器构成威胁，而且对连接到电力系统的其他设备也构成威胁.MDA-550可视地显示波形形状以进行目视检查，以检查谐波失真是否在可接受的水平内并提供谐波频谱屏幕显示总谐波失真和个别谐波。该型号还具有三个谐波范围，1至51次谐波，1至9 kHz和9 kHz至150 kHz，能够检测任何谐波污染问题。

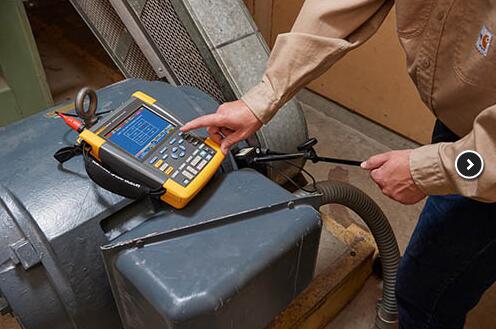

来自变速驱动器的电压脉冲可以从电动机的定子耦合到其转子，导致转子轴上出现电压。当转子轴电压超过轴承润滑脂的绝缘能力时，可能会发生闪络电流（火花），导致电机轴承座圈出现点蚀和凹槽，可能导致电机过早失效。 MDA-550配有碳纤维刷探针尖端，可以轻松检测破坏性闪络电流的存在，而脉冲幅度和事件数将在故障发生前实现预防措施。

在电动机驱动中，驱动器内的AC到DC的转换是至关重要的，具有正确的电压和足够的平滑以及低纹波是较好驱动器性能所必需的。高纹波电压可能是电容器故障或连接电机尺寸不正确的指示。MDA-550的记录功能可用于在应用负载时在运行模式下动态检查直流母线性能。此外，该模型允许用户检查驱动器的输出，同时关注电压与频率比（V / F）和电压调制。当经历高V / F比测量时，电机可能会过热。在低V / F比的情况下，连接的电动机可能无法在负载处提供所需的扭矩以充分运行预期的过程。

脉冲宽度的测量调制信号用于检查可能损坏电机绕组绝缘的高压峰值。脉冲的上升时间或陡度由dV / dt读数（电压随时间变化的速率）表示，应与电机规定的绝缘值进行比较。测量还可用于测量开关频率，以识别电子开关或接地的潜在问题，其中信号上下浮动。
