Lloyd材料试验机中的视频引伸计用户指南
再很多的材料实验中,材料试验机上使用的引伸计由来已久。实际上,这种测量长度变化的装置首先在130多年前的富兰克林研究所杂志中有所描述。并且,虽然有许多不同类型的引伸计,但它们主要分为两类:接触式和非接触式。接触式引伸计进一步分为两种类型:夹式和自动接触式引伸计。夹式有各种尺寸,用于测量从小于1毫米到超过100毫米的不同偏差水平。通常,夹式引伸计用于1mm至10mm的伸长。夹式引伸计具有许多优点,包括低成本,易于使用和高精度。然而,它们也可能涉及大量耗时的步骤以及操作员错误。此外,由于它们的接触性质,它们也可能在测试小而脆弱的样品时影响结果。
然而,夹式装置已基本上被更先进的自动接触式引伸计所取代,这种引伸计被开发用于提供更快,更准确和可靠的材料测试结果。通过自动化过程,这些仪器大大增加了输出,同时减少了常见的操作员错误。它们产生更好,更准确和可靠的结果。许多分辨率为0.3μm或更高,有些器件能够读取低至0.02μm的值。它们也可以保留在试样上直到失效并测量伸长率达到1000mm而不会损失精度。
非接触式引伸计
多年来,材料测试系统制造商一直致力于开发非接触式材料测试应变测量的创新解决方案。所考虑的解决方案包括那些采用激光扫描仪的解决方案,这些解决方案特别适用于包括塑料,薄膜,橡胶和纺织品在内的各种材料。引伸计的用户还需要更多的信息,更大的灵活性和更多的功能。首批出现的非接触式设备是用于牵引机的激光引伸计。虽然这些仪器提供了测量大应变的良好准确度,但它们缺乏灵活性,并且在测量非常低水平的应变时不太准确。
激光引伸计通常用于测试可能受传统夹式或接触式引伸计损坏或影响的材料。它们通过用激光照射样品表面并在施加力时捕获激光产生的反射来操作。然后使用结合了复杂算法的高级成像软件测量这些反射。基于激光的系统可以与各种材料一起使用,并且可以在升高的温度和环境温度下对样品进行测试,使其适用于保持在热柜或环境测试室中的样品。激光引伸计还具有出色的精度和分辨率,并提供一定程度的安全性,特别是在测试可能在失效时释放大量能量的样品时。
视频扩展技术结合了高分辨率数码相机和先进的实时图像处理功能,可对各种样品类型进行高精度的应变测量。摄像机捕获图像,通过IEEE 1394(Firewire)接口传输到PC或笔记本电脑。通过测量用颜色市场,贴纸或夹具施加到测试样品的两个线标记之间的距离变化来确定纵向应变。提供各种可选的标记笔和目标涂抹器。
视频引伸计通过标记的亮/暗边缘的亮度变化来确定标记的位置。相机将图像数字化,图像分析算法测量样品表面上一条图像线的灰度变化。这些算法允许仪器以亚像素精度测量边缘位置。横向变形由测量的样品宽度的变化计算。在每次测试开始时自动测量仪表长度并用于应变计算,消除由于不准确的样品标记造成的误差。测量值通过数字或模拟接口从视频引伸计传送到拉伸试验机。然后,拉伸试验机可以以与其他应变传感器或仪表相同的方式记录和后处理每次测量。通常计算弹性模量和泊松比。
非接触式引伸计
多年来,材料测试系统制造商一直致力于开发非接触式材料测试应变测量的创新解决方案。所考虑的解决方案包括那些采用激光扫描仪的解决方案,这些解决方案特别适用于包括塑料,薄膜,橡胶和纺织品在内的各种材料。引伸计的用户还需要更多的信息,更大的灵活性和更多的功能。首批出现的非接触式设备是用于牵引机的激光引伸计。虽然这些仪器提供了测量大应变的良好准确度,但它们缺乏灵活性,并且在测量非常低水平的应变时不太准确。
激光引伸计通常用于测试可能受传统夹式或接触式引伸计损坏或影响的材料。它们通过用激光照射样品表面并在施加力时捕获激光产生的反射来操作。然后使用结合了复杂算法的高级成像软件测量这些反射。基于激光的系统可以与各种材料一起使用,并且可以在升高的温度和环境温度下对样品进行测试,使其适用于保持在热柜或环境测试室中的样品。激光引伸计还具有出色的精度和分辨率,并提供一定程度的安全性,特别是在测试可能在失效时释放大量能量的样品时。

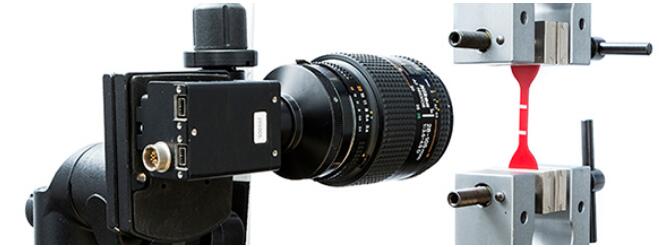

视频引伸计
随着视频技术和计算机软件的改进,新一代非接触式引伸计得到了发展:视频引伸计。视频引伸计具有许多优点。它们为用户提供了更大的灵活性以及广泛应用中的较好可用精度。这种非接触式解决方案特别适用于脆性或薄型材料以及在失效时释放能量的样品或在断裂时释放能量的样品(如电缆,绳索,皮带等)以及热量内的测量橱柜或环境试验箱。
视频扩展技术结合了高分辨率数码相机和先进的实时图像处理功能,可对各种样品类型进行高精度的应变测量。摄像机捕获图像,通过IEEE 1394(Firewire)接口传输到PC或笔记本电脑。通过测量用颜色市场,贴纸或夹具施加到测试样品的两个线标记之间的距离变化来确定纵向应变。提供各种可选的标记笔和目标涂抹器。
视频引伸计通过标记的亮/暗边缘的亮度变化来确定标记的位置。相机将图像数字化,图像分析算法测量样品表面上一条图像线的灰度变化。这些算法允许仪器以亚像素精度测量边缘位置。横向变形由测量的样品宽度的变化计算。在每次测试开始时自动测量仪表长度并用于应变计算,消除由于不准确的样品标记造成的误差。测量值通过数字或模拟接口从视频引伸计传送到拉伸试验机。然后,拉伸试验机可以以与其他应变传感器或仪表相同的方式记录和后处理每次测量。通常计算弹性模量和泊松比。
