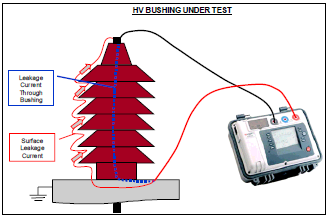

Megger的10KV绝缘电阻测试仪的GUARD终端是如何工作的？在这里，我们有一个GUARD端子的典型应用，测试HV套管。Megger的10KV绝缘电阻测试仪没有GUARD端子就意味着有泄漏电流流过。

现在正在使用GUARD终端

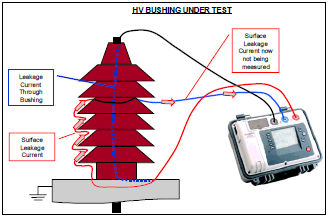

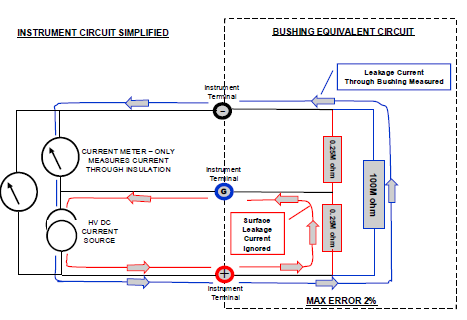

Megger的10KV绝缘电阻测试仪。电线已缠绕在套管上并连接到GUARD端子，现在表面泄漏流向GUARD端子。流入GUARD端子的电流不由仪器测量，因此被绝缘电阻测量值忽略。在H.V.中找到的100MW 绝缘应用中使用防护终端通常非常重要。套管和整个表面结合在一起，因此通过仪器一起测量。为了更好地理解仪器中实际发生的故障，可以看下面的图表。 简单地说，绝缘电阻测试仪有三个主要元件; H.V.特区 电流源，H.V. 电压表和电流表。 绝缘电阻测量简单地是欧姆定律，测量电压除以测量电流。绝缘电阻测试仪GUARD端子允许泄漏电流旁路电流测量，因此在测量中被忽略。



然而，这个故事并没有结束，因为你可以看到我们已经在上图中添加了示例值。在这种情况下，Megger MIT或S1系列绝缘电阻测试仪中的任何仪器都将提供不超过2％额外误差的测量值。这是Megger的10KV绝缘电阻测试仪的GUARD终端提供的全面规范的重要组成部分。MIT和S1 5 kV和10 kV范围指定GUARD端子性能为：2％在100 MW负载下防止500 kW泄漏时出现故障。

为什么Megger的10KV绝缘电阻测试仪指定GUARD性能？简而言之，它是测量不确定性的一部分。旁路电流测量的泄漏电流越多意味着越少测量。 然后这成为仪器真正测试这种剩余测试电流的准确测量能力，并因此准确测量绝缘电阻。Megger绝缘电阻测试仪规范保证了用户在这些条件下的应对能力，并提供有意义的结果，从而正确诊断绝缘的真实情况。记住有效的预测性维护依赖于测试结果的可靠趋势，以提供早期失效指示。仔细补偿温度变化所需的时间很容易被不良结果浪费，因为表面泄漏未被正确保护。
