MAVOWATT30/240/270电能质量分析仪为医疗设备测试护航，电能质量一直是医疗机构管理人员关注的问题。随着医疗技术的飞速发展，医院、医疗诊所和实验室越来越依赖先进的电子设备进行诊断、治疗和监测。这种依赖需要高质量、可靠的电力做后盾，以防止关键任务和程序的中断。电能质量问题可能是由一系列内部和外部现象引起，但因为事件的位置和性质尚可能未得到很好的识别和解决，电能质量问题往往会经常重新出现。

医疗设备停机或故障，可能导致每小时上万元的损失，更严重的是关键设备操作中的电力和设备故障成本是无法估量的，甚至会危及患者生命，造成无法挽回的后果。

我国电能质量现状

电能质量是指供电装置在正常工作情况下不中断和干扰用户使用电力的物理特性。理想情况下，向医院供给的电能是以恒定的频率和幅值的三相平衡正弦电压。然而，在实际运行中，存在市电停电、事故停电、波形失真、电涌、瞬态过电压、暂态过电压、三相不平衡等等问题，导致电能质量下降、使医疗设备工作出错、数据丢失，甚至设备系统崩溃。医疗设备故障率明显增加，严重影响了临床诊治工作。

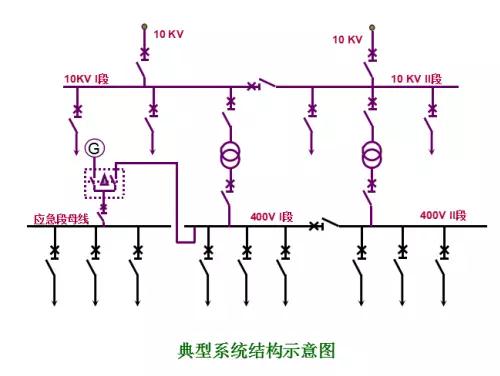

医院典型配电系统概况

医院配电系统一般是10/0.4kV主变压器，主要负载为电子医疗精密设备、照明及变频通风设备、计算机及UPS等。其中大部分为单相非线性负荷，低压配电网上谐波严重：

1、通风设备：为了节约能源，大部分医院均采用变频风机及空调。变频器是非常重要的谐波源，其总谐波电流畸变率达33%以上，会产生大量5、7次等的谐波污染电网。

2、照明设备：由于医院内部使用大量的荧光灯具，因此会引起严重的谐波电流，其中3次谐波为高达，当多个荧光灯接成三相四线负载时，中线上就会流过很大的三次谐波电流。

3、电子医疗精密设备：大型医院内的大型电子医疗设备一般为开关电源供电，开关电源设备会产生3、5、7次等谐波注入电网。

4、计算机及UPS：目前医院均为计算机网络管理，计算机的数量很大，此外服务器等数据存储系统必须配有UPS等备用电源。个人电脑的开关电源及UPS均为谐波源，在UPS启停的瞬间，可能会产生大量的谐波。

总之，医院的低压配电系统有大量的谐波源负荷，会产生大量的3、5、7次等谐波，严重污染电网。大量的单相非线性负荷会造成三相不平衡、谐波超标、中性线谐波过载等电能质量问题，而由此产生的电能质量问题又会反过来作用在医疗设备上，影响设备的正常使用及寿命，甚至造成严重损坏乃至报废。

电能质量监测

为确保医院的电能质量符合国家标准，同是设备运行期间不会对医院供电网络带来不良影响和污染，便携式或在线电能质量分析仪成为主动监控医疗机构电力系统电能质量的理想选择之一，主要对电压偏差、交流谐波、电流波动、浪涌电压、瞬态过电压、三相电压平衡度及噪声等进行检测。

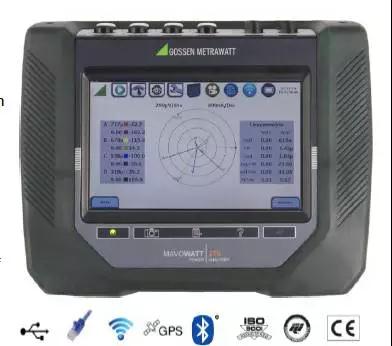

作为Class A(2008)级精度的革新性产品，MAVOWATT系列电能质量分析仪可同时监测TRMS电流/电压、谐波、闪变及瞬变(可捕获发生约80μs的异常)数据，并可根据测量值自动获取测量配置并检测线路类型。所有测量得到的数据均可保存在CF存储卡并可后续通过DranView软件进行分析。此文章来自电能质量分析仪。
