怎样利用FLUKE的回路校准工具完成常见的回路校准工作
本文内容可以帮助技术人员利用FLUKE的回路校准工具完成常见的回路校准工作。
FLUKE回路校准仪对各种校准应用来说是非常理想的工具,包括:
FLUKE707和707Ex1回路校准仪
FLUKE705回路校准仪
FLUKE715电压/毫安校准仪
FLUKE787和789过程多用表
现场检测回路电源隔离器
在当今的4-20mA控制回路中,回路电源供电隔离器和两线制隔离变送器是目前4-程序是不同的,需要技术人员在现场对着些装置进行工作状态检测来进行了解。

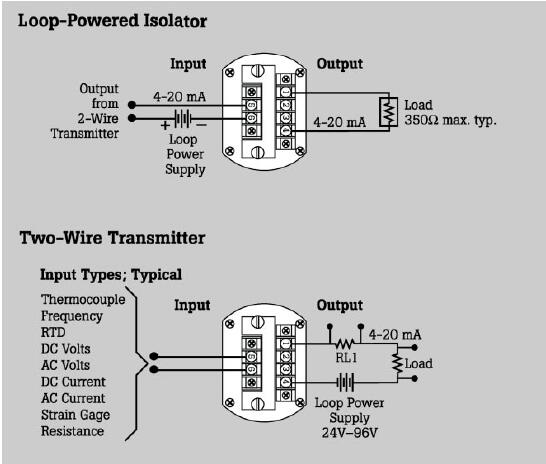

回路电源供电隔离器
统的接地环路。同时,回路电源隔离器不同于两线变送器,其工作电压来自于隔离器的“输入”端(如图所示),根据不同厂商的产品,这需要5.5V到13.5V的启动电压。
回路隔离器的输出为输入端电流的电隔离的镜像反应。和输出相关的依从电压和输入电压相比大大的减少了,在7.5伏特左右。这使回路具有了350的全部负载能力,这种有限的回路驱动能力是对回路隔离器的主要限制。
两线变送器
两线隔离变送器能够提供和回路隔离器同样的隔离功能,但提供了高级功能,可以为各种输入信号提供信号调节功能,例如热电偶、频率、DC电流、RTD、应变仪,以及其他过程输入信号。两线变速器的电源连接在变速器的输出端。两线变速器在4-20mA之间调整电源回路的电流,并与输入是成比例的。典型的两线变送器电源范围为24V到28V。这种类型的电源可以在输出回路中产生非常好的负载能力。
现场检测回路电路供电的隔离器
FLUKE回路校准仪具有独特的电流仿真功能,当被连接到外部回路电源时,您可以精确的控制0-24mA之间的电流。当在现场检测回路电源供电的隔离器是,可以去掉为回路中隔离器提供信号电流的两线回路变送器,可以将处于仿真模式的校准仪连接进来控制回路电流(如图所示)。
连接FLUKE回路校准仪
在本例中,我们将使用FLUKE789过程多用表。尽管操作控制不同,这种应用也可由FLUKE707回路校准仪、715回路校准仪和705回路校准仪来完成。
1、断开主回路变送器,将FLUKE789连接到回路,将测试探针插入到校准仪的中间的端子,即“Simulate”(模拟)端子。
2、将789校准仪的旋转开关切换到mA输出模式,做好仿真mA的连接。现在,789校准仪则输出了4mA的电流,同时为回路电源供电的隔离器的输入端提供电源。
3、利用一块FLUKE187或类似的多用表(1mA的分辨率是比较理想的;10mA的分辨率也可接收),设置为mA测量模式,在隔离器的输出端监控输出电流。
4、调节隔离器的零位控制器,使在输出端的电流读数为4.000mA。
5、利用FLUKE789上的%步进按钮▲(25%或4mA增加)将输入电流调整至20mA,调整隔离器的满度调节钮使隔离器输出端电流读数为20.000mA。
6、利用▼(25%或4mA减少)按钮将输入电流调整为4mA,并且检查零位偏移,如有必要的话进行调整。
本文来自银飞
