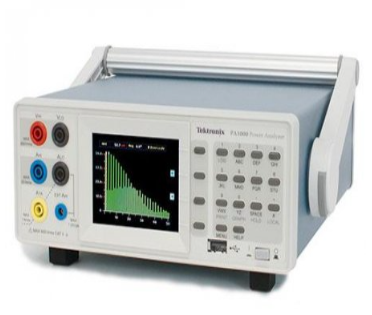

什么是功率分析仪?
电气系统的功率流（w）测量通常采用功率分析仪。功率流是指电源与接收器之间的传输速率，因此可表示为能量/秒（J/s）。通过标准功率分析仪标准功率分析仪轻松完成的关键和基本过程。为了进行额外的复杂分析，更先进的系统可以获得电信号并进行综合计算。
功率分析仪的工作原理。
交流（AC）或DC）系统的能量流测量可用于功率分析仪。
确定电信号的真实平均方根时间周期对随后的计算非常重要。交流测量非常复杂，平均方根通常被称为DC等效值。要准确确定交流波形的有效值，必须计算整个交流频率周期的平均值。这被定义为交流电路的基本频率。在功率转换过程中，功率分析仪可以检测频率周期，并提供可靠的平均根周期。还必须检测系统的电压和电流。典型的系统使用分压器直接获得单个电压，通常需要一个互感器来测量电流。例如，罗克线圈或电流传感器测量导线电场。一旦功率分析仪测量了这些值，计算功率就会成为一个简单的数学问题。增强功率分析。
创新功率分析仪不仅可以测量功率。它们还可以测量各种机械值，如扭矩和速度，这是试验台和制造业的关键因素。为全面了解机电系统的性能和效率提供可靠的测试数据。增强功率分析仪的使用可以执行以下额外的计算和分析：·效率映射·快速傅立叶变换和谐波分析·基本功率和平方根值·极坐标图和对称分量·空间矢量和DQ变换。除了高效、有利于调整的相互优势外，各种输出功率转换设备还具有明显的相互特点：在其键入、输出或中间商中，必须有不同于直流电源和传统直流正弦交流功率的直流变频功率。高效输出功率转换设备的科学研究和测试、生产和测试、能耗等级评估等测试。准确测量或测量仪器必须适用于直流变频。
传统的额定功率检测仪器是各种指南针或数字显示功率因数表、功率计或泰利斯表。该仪表板技术完善，质量标准体系完善。在选择客户型号时，通常只考虑测量范围和精度水平。高效电机、高效配电变压器和各种高效输出功率转换设备对输出功率的出功率的精确测量。在许多情况下，传统的功率计、功率因数表和泰利斯表不能再考虑准确的测量或测量验证。考虑各种高精度功率分析仪、DC变频功率分析仪、宽屏带功率分析仪等。
各种功率分析仪除了准确测量传统功率计功率因素的基本要素外，还具有即时波型、谐波分析、电能质量分析等功能。其中，与传统功率计、功率因数表、泰利斯表相比，DC变频功率分析仪在工作电压、电流和输出功率的测量方法和主要参数方面也发生了质的变化。在技术完成方面，功率分析仪一般采用通信数据采样技术，可以改变采样结果和各种复杂的计算。一般必须选择优秀的微控制器、CPLD、FPGA等高速逻辑元件，其技术复杂性远远超过传统的输出功率检测仪器。
