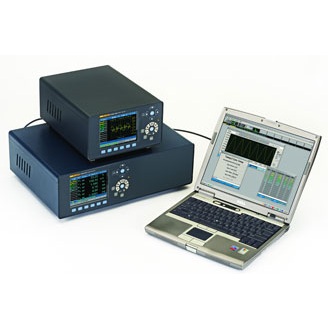

Fluke NORMA 4000CN功率分析仪

结构紧凑的Fluke Norma 4000CN 功率分析仪 广泛应用从低频、工频设备到变频器的功率测量,能够非常准确测量单相与三相电流和电压,计算功率及进行谐波分析,从而帮助电机、照明、变压器、逆变器、变频器、家用电器、医疗设备的开发、测试与质量检验工程师能更高效的去完成工作。 应用 电机 完整地测量电气和机械功率值,准确度达0.2%。通过详尽地频谱分析与动态扭矩计算,能准确计算电机效率。 变频器 准确的测量输入和输出电气参数,特别是输......

产品描述

Fluke NORMA 4000CN 多功能功率分析仪
结构紧凑的Fluke Norma 4000CN功率分析仪广泛应用从低频、工频设备到变频器的功率测量,能够非常准确测量单相与三相电流和电压,计算功率及进行谐波分析,从而帮助电机、照明、变压器、逆变器、变频器、家用电器、医疗设备的开发、测试与质量检验工程师能更高效的去完成工作。
应用
电机
完整地测量电气和机械功率值,准确度达0.2%。通过详尽地频谱分析与动态扭矩计算,能准确计算电机效率。
变频器
准确的测量输入和输出电气参数,特别是输出PWM波形的功率值。
照明系统
高达2MHz的带宽,以及同类产品中较高的341KHz采样率,可详尽分析整流器输出信号。独有的分流器技术能够在非常高的频率下进行功率测量。
变压器
同步测量3相功率,即使在非常低的功率因数下,亦可以准确进行空载和负载损耗测量等。
汽车
在现代化汽车的开发阶段详细分析已安装的所有电气和机械零件,帮助降低油耗或提高电动汽车的行使里程。同步测量电气输入和机械输出,提供了关于个体零件以及整个驱动系统的效率和损耗的数据。
开关电源和UPS
非常高的带宽,能够在开关电源的开关链路上全面、准确地测量功率。独有的同轴分流器技术为数百kHz的频率提供了精密的结果。
充电器/逆变器
宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量。
充电器/逆变器
宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量。
tan d(介质损耗因数)测量
在非常低的功率因数下测量功率,并在非常小的损耗角下根据电压和电流计算tan d。
基本功能
快速傅里叶变换(FFT) 计算谐波并以图形标识。很多可同时显示3个谐波频谱。被测值:每相U、I和P。阶次:1次~40次谐波,较大值为采样频率的二分之一。
数字示波器(DSO)
同时显示多达3个测量值(采样值)。快速查看波形和失真。
积分功能(能量)
同时显示多达6个可设置的电参数。开始/停止条件和正/负向选项。
矢量图
可显示多达3路信号的基波矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。
记录仪功能
显示一定时间段内的平均值,进行趋势分析。
RAM数据存储
储存采样值和平均值;开始/ 停止条件设置。大约4MB可用于储存测量值。
配置
将分析仪设置为以所需的格式测量并显示数据。
主要特性
  • 结构紧凑的高精度功率分析仪,便于携带、节省空间。
  • 简洁的用户界面确保操作简单、直观。
  • 标准配置允许用户准确选择适合其特定应用的相应功能。
  • 同时并行采集所有相,精确显示所有相上在某一精确时间点的动态事件。
  • 所有的输入是电隔离的,避免各种应用中的短路。
  • 高达40次电压、电路和功率谐波。
  • FFT分析、矢量图、记录仪功能,以及数字示波器(DSO)模式。
  • 用户可选的平均时间,15 ms~3600 s,适合于动态测量。
  • 4 MB内部存储器,用于存储测量值。
  • RS232为标配接口,可选IEEE 488/以太网接口。
  • 可选的处理接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于电机和驱动应用。
  • 341kHz采样率,可进行详尽的信号分析。
  • DC-2MHz带宽,测量准确可靠。
  • 包括Fluke NormaView PC软件,可用来设置、数据下载、分析和编写报告。
技术指标:
环境条件
工作温度范围

 5 °C ~ 35 °C (41 °F ~ 95 °F)
储存温度范围

 -20 °C ~ 50 °C (-4 °F ~ 122 °F)
外壳

 实心金属外壳,满足苛刻的EMC要求。
重量

 Fluke Norma 4000CN:主机大约5kg
尺寸(高×宽×深)

 Fluke Norma 4000CN:15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)
显示屏

 5.7“ / 144mm -320×240 像素,用户可选的背光照明和对比度。
气候级别

 KYG DIN 40040,较大85%相对湿度,无凝结。
电源

 85~264 V交流,50~60 Hz,直流100~260 V。 40 VA 带开关的欧式插头。
测量输入

 安全插孔,4 mm,每路输入2个。外部分流器通过BNC插座连接。
操作

 薄膜键盘,带光标键——功能键和直接功能键。
连接

 三相分析仪的后面板。

测量参数


 无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。 在同步模式下,还计算基波H01的这些值。

 Urms 有效值,Urm 整形平均值,Um 均值

 Up-, Up+, Upp 峰值

 Ucf 波峰因数Ucf, Uff 波形因子

 Ufc 基波含量

 Uthd 失真因子DIN、IEC

 Irms有效值、Irm整形平均值、Im均值

 Ip-, Ip+, Ipp 峰值

 Icf 波峰因数Icf、Iff 波形因子

 Ifc基波含量

 Ithd失真因子DIN、IEC

 P有功功率 [W]

 Q无功功率 [Var]

 S 视在功率 [VA]

 ë、cos相位角

 以下参数的积分功能: 有功功率P、无功功率Q、视在功率S、(Um) 和电流 (Im),

 4位或5位数字,取决于测量值。

频率和同步
量程

 直流和0.2 Hz~341kHz
准确度

 ±0.01%测量值(读数)

 可选通道: 所有的U/I或外部输入。
 可向信号施加三个不同频率的低通滤波器中的任意一个。
 频率在屏幕顶部总是可见。
 可将仪器背部的BNC同步插孔作为输入或输出。
 可测量高达达功率模块采样率的输入信号。较大电平必须高于 50 V。
 输出信号为脉冲式 5 V TTL信号(频率取决于测得的公布频率)

配置存储器


 可将多达 15 组用户配置保存到永久性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。

接口


 RS232 接口,可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。
选件

 IEEE 488.2 / 1 MBit/s

 Ethernet / 10 MBit/s or 100 Mbit/s

标准和安全
电气安全

 EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) ,

 污染等级2,安全类别 I

 变压器为 EN 61558

 附件为 EN 61010-2-031/032
较大输入

 对电压输入测量量程为 1000 Veff、2 kVpeak

 对电流输入测量量程为 10 Aeff, 20 Apeak
测试电压
电网输入
 外壳(保护导体): 1.5 KV ac
电网连接
 测量输入: 5.4 kV ac
测量输入
 外壳: 3.3 kV ac
测量输入
 输入: 5.4 kV
电磁抗扰性
辐射:
 IEC 61326-1、EN 50081-1、EN 55011 Class B
抗扰性:
 IEC 61326-1 / 附录 A (工业部分)、EN 50082-1

基本功能
8个量程:

 0.3-1-3-10-30-100-300-1000V Upeak = 2倍量程
输入阻抗:

 2 MW / 20 pF
CMR共模抑制:

 120 dB@100 kHz
电流
6个量程:

 60-200 mA- 0.6 - 2-6 -20 A Ipeak = 2倍量程;正弦波时的较大电平为150%(误差限值同100%)
使用内部集成分流器时的输入阻抗
量程60、200 mA:

 0.5 W
量程0.6、2 A:

 0.05 W
量程 6、20 A:

 0.005 W
电流过载:

 较大 25 A 连续

 30 A < 5 s / 15 s,空载

 100 A < 0.1 s / 30 s,空载
外部分流器或探头输入
BNC端子:

 100 kW / 30 pF 30-100 mV-0.3-1-3-10 V
过载:

 较大 20 Vrms
CMR共模抑制比:

 120 dB @ 100 kHz
基本准确度PP35
误差总限值
U
I
量程
0.1%
0.1%
读数
0.1%
0.1%
输入电平

 误差电压的总限值
 误差电流的总限值
%
%
%
100
0.2
.02
50
0.3
.03
30
0.43
0.43
10
1.1
1.1
5
2.1
2.1
3
3.43
3.43
1
10.1
10.1


 通过BNC输入的U和I|
 直接测量|
-3dB带宽
2MHz
0.5MHz
频率

 误差电流限值,%
[Hz]
内部分流器
BNC 输入
0
0.2
-0.2
0.2
-0.2
10
0.2
-0.2
0.2
-0.2
45
0.2
-0.2
0.2
-0.2
65
0.2
-0.2
0.2
-0.2
500
0.2
-0.2
0.2
-0.2
1000
0.2
-0.2
0.2
-0.2
2000
0.25
-0.41
0.23
-0.32
5000
0.3
-0.69
0.27
-0.48
10000
0.35
-0.91
0.3
-0.6
20000
0.4
-1.12
0.33
-0.72
50000
0.45
-1.4
0.37
-0.88
100000
0.5
-1.61
0.4
-1.0
PP35

 U 和 IBNC 之间
 U 和 IShunt 之间
角误差
0.005°+0.005°/kHz
0.025°+0.015°/kHz,
关闭抗混 叠滤波器
频率,Hz

 功率误差限值,%,=1
45
0.33
-0.33
64
0.33
-0.33
订购编号

说明
3024677

 32 A平面分流器
3024689

 32 A平面分流器电缆
3024886

 10 A 同轴三芯分流器,含电缆(0.333 W,0~0.5 MHz)
3024899

 30 A 同轴三芯分流器,含电缆(0.010 W,0~0.5 MHz)
3024847

 100 A分流器,含电缆(0.001 W,0~0.5 MHz)
3024858

 150 A分流器,含电缆(0.5 mW,0~0.5 MHz)
3024864

 300 A分流器,含电缆(0.1 mW,0~1 MHz)
3024873

 500 A分流器,含电缆(0.1 mW,0~0.2 MHz)
3024692

 LG分流器电缆,用于大电流分流器所有附件均提供2年质保。


订货号
功率模块类型PP35
数量
IEEE 488/LAN
处理接口
FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35
4117624
1


FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35
4117636
3


FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2
4117649
3
 类型

订货号
说明
NORMA MEAS CABLES
3024661
测试线缆一套(包括电压测试线和电流测试线各2根)
FLUKE-N4K RACK KIT
3313059
N4K安装架,带把手
NORMA STAR POINT
3024704
外部星点适配器,可用于没有中点的测试场合
