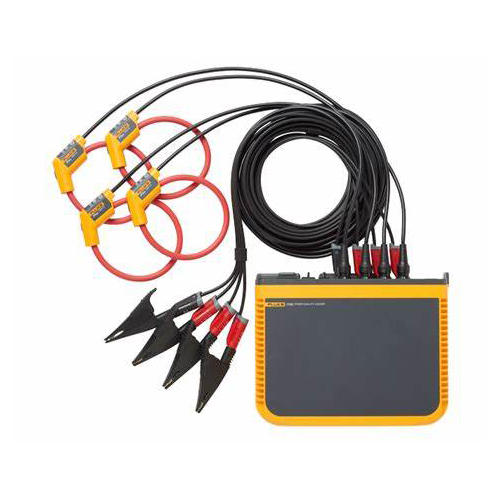

FLUKE1746 /15/EUS /30/EUS /B/EUS /15/INTL /30/INTL /B/INTL 移动式在线电能质量分析仪
Fluke1746在线可移动式电能质量记录仪可让您轻松快速地实时访问做出重要电能质量和能量决策所需的数据 。 Fluke1740系列在线可移动式电能质量记录仪体积小巧，坚固耐用，专为需要灵活地排除故障、量化能量利用率和分析配电系统的技术人员和工程师特别设计。Fluke1740系列在线可移动式电能质量记录仪完全符合国际电能质量标准（如IEC61000-4-30），并且能够同时记录很多500个参数（ Fluke1748 ），还能够捕获事件，可以帮助您比以往更容易地找出间歇性或......
产品描述
Fluke1746在线可移动式电能质量记录仪可让您轻松快速地实时访问做出重要电能质量和能量决策所需的数据。Fluke1740系列在线可移动式电能质量记录仪体积小巧，坚固耐用，专为需要灵活地排除故障、量化能量利用率和分析配电系统的技术人员和工程师特别设计。Fluke1740系列在线可移动式电能质量记录仪完全符合国际电能质量标准（如IEC61000-4-30），并且能够同时记录很多500个参数（Fluke1748），还能够捕获事件，可以帮助您比以往更容易地找出间歇性或难以发现的电能质量问题。随附的EnergyAnalyzePlus软件可根据国内和国际标准（如EN50160和IEEE519）迅速评估进户线、变电站或负载处的电能质量。
Fluke1746在线可移动式电能质量记录仪主要特性
测量所有三相电压和电流以及零线电流： 三相和零线电压导线及四个柔性电流探头。
全面记录： 该设备中可以存储 20 多个不同的记录会话。可自动记录各种电能和电能质量变量，让您始终掌握测量趋势。
测量精度高： 符合严格的 IEC 61000-4-30 A 类第 3 版标准“测试和测量技术 - 电能质量测量方法。
捕获下降、上升和中断事件： 1748 包括事件波形捕获和 RMS 事件曲线图以及日期、时间戳和严重程度信息，以帮助查出电能质量问题的潜在根源。
测量主要电能质量参数： 测量电压和电流的谐波和间谐波，还包括不平衡、闪变和快速电压变化。
优化的用户界面： 基于 PC 的快速、引导式、图形化应用程序设置，让您每次都能捕获正确数据；智能验证功能和仅电能质量分析仪才有的自纠正功能，可降低连接不确定性。可通过设备电源按钮上的黄灯自动表明连接错误，连接错误得到纠正后该灯会变绿。
优化的用户界面： 快速引导性的图形设置可确保您每次都能捕获正确的数据，而智能的验证功能会指明连接是否正确，从而减少用户的疑虑
灵活的电源： 可直接由所测量的电路供电，电能质量分析仪具有宽可用电压范围，可自动从 100 V 升高到 500 V，也可由墙壁电源线供电，因此您可以在任何地方进行测试。
坚固耐用，精确可靠： 其设计可承受恶劣的安装环境，与 IP65 电压输入适配器配合使用时具有 IP65 防护等级。
两个外部 USB 端口： 一个端口用于 PC 连接，另一个端口用于快速简单地将数据下载到标准 U 盘或其他 USB 设备，可让您将测量设备留在原地继续记录。
以太网连接： 用于仪器设置和高速数据下载的有线和无线连接。
体积小巧： 其设计适合狭小空间和紧凑型配电板，占用空间小，体积为 23 cm x 18 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)。
高安全级别： 进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III 安全等级满足进户线和下游使用。
优化的测量附件： 独特的无缠结扁平电压线和细柔性电流探头可确保用户即使在狭小的空间里也能轻松进行安装。
电池寿命： 锂离子电池每充一次电能提供四小时工作时间（备用时间），可抵御临时电力中断。
安全： 使用标准链或其他安全装置保护您的财产不受损失。
磁性悬挂组件： 在配电板内部或外部方便安全地安装附件；与所有型号兼容，作为 1748 型号的标配提供。
软件功能
通过 PC 应用软件进行“车间或“现场设置和下载： 使用 USB 记忆棒、WiFi 下载、有线以太网连接或通过 USB 线即可轻松下载。
Energy Analyze Plus 应用软件： 通过自动化报告下载和分析能耗和电能质量健康状态的每个测量细节。
一键式报告： 根据常用标准（如 EN 50160、IEEE 519、GOST 33073）创建标准化报告，或以 PQDIF 或 NeQual 兼容格式导出数据，以便用于第三方软件。
高级分析： 选择任何可用记录参数，创建一个高度自定义的记录测量结果视图，进行高级数据相关性分析。
这可让您详细分析电能质量，并将事件与详细波形数据相关联，从而帮助确定干扰的根本原因。对于基本电能质量记录，Fluke1746可捕获所有相关电能参数，进行节能研究和电网规划，并提供了一个升级到Fluke1748的选项。对于简单的负载和能量研究，Fluke1742以坚固耐用的包装提供出色的性能，并可以升级到Fluke1746功能或完整的Fluke1748功能。
借助优化的用户界面、柔性电流探头和智能测量验证功能，您可以通过数字验证和纠正连接错误，使得设置比以往更方便，降低测量不确定性。使用无线连接(WiFi)直接在现场查看数据，尽可能地减少您在潜在危险环境中的逗留时间，并减少穿戴个人防护装备的麻烦。
FLUKE-1746型号选型指南
FLUKE-1746/15/EUS
移动式在线电能质量分析仪，配有 24in/60cm 1,500A iFlex电流探头，欧盟/美国版本
FLUKE-1746/30/EUS
移动式在线电能质量分析仪，配有 24in/60cm 3,000A iFlex电流探头，欧盟/美国版本
FLUKE-1746/B/EUS
移动式在线电能质量分析仪，不带 iFlex电流探头，欧盟/美国版本
FLUKE-1746/15/INTL
移动式在线电能质量分析仪，配有 24in/60cm 1,500A iFlex电流探头，国际版本
FLUKE-1746/30/INTL
移动式在线电能质量分析仪，配有 24in/60cm 3,000A iFlex电流探头，欧盟/美国版本
FLUKE-1746/B/INTL
移动式在线电能质量分析仪，不带 iFlex电流探头，国际版本
福禄克推荐三款在线可移动式电能质量记录仪
| 功能 | Fluke-1742 | Fluke-1746 | Fluke-1748 |
|---|---|---|---|
| 功能 | |||
| 电压、电流、功率、功率因数、频率 | • | • | • |
| 正向/反向能量 | • | • | • |
| 高峰用电需求 | • | • | • |
| THD | • | • | • |
| 闪变 | • | • | • |
| 电压和电流谐波（很多50次）1 | • | • | |
| 不平衡1 | • | • | |
| 快速电压变化事件1 | • | • | |
| 间谐波（很多50次）1 | • | • | |
| 下降、上升、中断和瞬态事件表1 | • | • | |
| 涌入电流1 | • | • | |
| 瞬态（低频）/波形偏差事件2 | • | ||
| 记录 | |||
| 趋势 | • | • | • |
| 波形快照2 | • | ||
| RMS曲线图2 | • | ||
| 通信 | |||
| 以太网 | • | • | • |
| USB（miniB） | • | • | • |
| WiFi下载（仪器到设备） | • | • | • |
| 通过WiFi路由器进行WiFi下载（需要注册） | 可选 | 可选 | 可选 |
| 配套附件 | |||
| 柔性电流探头 | 不是/B版 | 不是/B版 | 不是/B版 |
| U盘 | • | • | • |
| USB线 | • | • | • |
| 3PHVL-1730三相和零线电压测试导线 | • | • | • |
| 测试导线组，红色/黑色，0.18m | • | • | • |
| 测试导线组，红色/黑色，1.5m | • | • | • |
| 鳄鱼夹 | 4 | 4 | 4 |
| 173x/174x软包 | • | • | • |
| 电缆标记套件 | • | • | • |
| MP1-3R/1B-磁性探头，1组（3个红色，1个黑色） | 可选 | 1 | 1 |
| 174x-悬挂组件 | 可选 | 可选 | • |
11742-6/UPGRADE选件随附
21742-8/UPGRADE或1746-8/UPGRADE选件随附

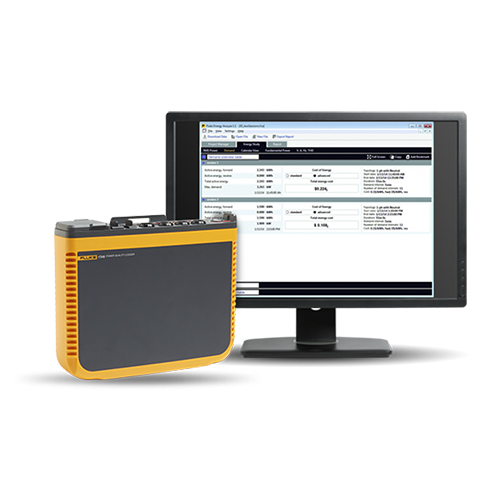

Fluke1746电能质量记录仪软件
FlukeEnergyAnalyzePlus
FlukeEnergyAnalyzePlus应用软件用于下载、分析和报告。适用于Fluke1730、Fluke1732、Fluke1734、Fluke1736、Fluke1738、Fluke1742、Fluke1746和Fluke1748。
Fluke174xv2.0.4固件文件(.bin)
要通过USB直接上传至Fluke174x，请在FAT32格式的U盘上创建名为“Fluke174x”的目录，然后将固件文件复制到该目录位置。
U盘必须格式化为FAT32，且上述目录必须位于根目录下面。请参阅固件发布说明以了解更多详情。注：只有新U盘才需要重新格式化。产品随附的福禄克U盘已经格式化为FAT32。重新格式化U盘会擦除记录会话中的所有现有数据。
将U盘插入仪器并使用EnergyAnalyzePlus的“仪器设置”功能开始更新过程。请参阅仪器手册以了解详细信息。
Fluke1746在线可移动式电能质量记录仪产品规格
| Fluke1746在线电能技术指标 | |||||
| 精度 | |||||
| 参数 | 量程 | 较大分辨率 | 参考条件下的内在准确度（读数的%+量程的%） | ||
| 电压 | 1000V | 0.1V | 标称电压的±0.1%1，2 | ||
| 电流：直接输入 | i17xx-flex1500IP241500A | 150A | 0.01A（很小值1.5A）3 | ±(1%+0.02%) | |
| 1500A | 0.1A | ||||
| i17xx-flex3000IP243000A | 300A | 0.01A（很小值3.0A）3 | ±(1%+0.03%) | ||
| 3000A | 0.1A | ||||
| i17xx-flex6000IP366000A | 600A | 0.01A（很小值6.0A）3 | ±(1.5%+0.03%) | ||
| 6000A | 0.1A | ||||
| i40s-EL电流钳 | 4A | 1mA | ±(0.7%+0.02%) | ||
| 40A | 10mA | ||||
| 频率 | 42.5Hz至69Hz | 0.01Hz | ±(0.1%)2 | ||
| 辅助输入 | ±10V直流 | 0.1mV | ±(0.2%+0.02%) | ||
| 电压很小值/较大值 | 1000V | 0.1V | 标称输入电压的±0.2%1 | ||
| 电流很小值/较大值 | 由附件定义 | 由附件定义 | ±(5%+0.2%) | ||
| 电压THD | 1000% | 0.10% | ±2.5% | ||
| 电流THD | 1000% | 0.10% | ±2.5% | ||
| 2至50次电压谐波 | 1000V | 0.1V | ≥1V：读数的±5% | ||
| <1V：±0.05V | |||||
| 2至50次电流谐波 | 由附件定义 | 由附件定义 | ≥电流量程的3%：读数的±5% | ||
| <电流量程的3%：量程的±0.15% | |||||
| 闪变P LT，PST | 0至20 | 0.01 | 5% | ||
| 电流探头精度 | |||||
| 参数 | 影响量 | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
| 150A/1500A | 300A/3000A | 600A/6000A | 4A/40A | ||
| 有功功率P | PF≥0.99 | 1.2%+0.005% | 1.2%+0.0075% | 1.7%+0.0075% | 1.2%+0.005% |
| 有功电能Ea | |||||
| 视在功率S | 0≤PF≤1 | 1.2%+0.005% | 1.2%+0.0075% | 1.7%+0.0075% | 1.2%+0.005% |
| 视在电能Eap | |||||
| 无功功率 Q | 0≤PF≤1 | 已测量的视在功率的2.5% | |||
| 无功电能Er | |||||
| 功率因数PF | - | ±0.025 | |||
| 位移功率 | |||||
| 因数DPF/cosΦ | |||||
| 其他不确定度（以量程百分比表示） | V P-N>250V | 0.015% | 0.023% | 0.023% | 0.015% |
|
1 在100V至500V范围内；也被称为Udin 2 0°C-45°C范围内：内在精度x2，0°C-45°C范围外：内在精度x3 3 详细信息请查阅操作员手册 参考条件： 环境：23°C±5°C，仪器运行至少30分钟，无外部电场/磁场，相对湿度<65% 输入条件：Cosφ/PF=1，正弦信号f=50Hz/60Hz，电源120V/230V±10%。 电流和功率技术指标：输入电压单相：120V/230V或三相wye/delta：230V/400V 输入电流：电流>电流量程的10% 夹钳初级导体或中心位置的Rogowski线圈 温度系数：28°C以上或18°C以下时，每摄氏度增加0.1x指定精度 |
|||||
| Fluke在线可移动电能质量分析仪电气技术指标 | |||
| 电源 | |||
| 电压量程 | 使用安全的输入插头通过测量电路供电时为100V至500V | ||
| MA-C8和使用标准电源线时为100V至240V(IEC60320C7) | |||
| 功耗 | 较大为50VA（使用MA-C8适配器供电时较大为15VA） | ||
| 效率 | ≥68.2%（符合能效规范） | ||
| 较大空载损耗 | <0.3W（仅当使用IEC60320输入时） | ||
| 主电源频率 | 50/60Hz±15% | ||
| 电池 | 锂离子电池3.7V,9.25Wh（客户可进行更换） | ||
| 电池供电的运行时间 | 通常4小时 | ||
| 充电时间 | <6小时 | ||
| 数据采集 | |||
| 分辨率 | 16位同步采样 | ||
| 取样频率 | 50/60Hz时为10.24kHz，与电源频率同步 | ||
| 输入信号频率 | 50/60Hz（42.5至69Hz） | ||
| 接线方式类型 | 1- Φ、1- Φ IT、分相、3- Φ 三角形、3- Φ Y-形、3- Φ Y-形IT、3- Φ Y-形平衡、3- Φ Aron/Blondel（2元三角形）、3- Φ 三角形开放臂脚、仅电流（负载研究） | ||
| 数据存储 | 内部闪存（用户无法更换） | ||
| 内存容量 | 典型值：20个为期4周、间隔为1分钟和500个事件的记录会话 | ||
| 基本间隔 | |||
| 测量的参数 | 电压、电流、Aux、频率、THDV、THDA、功率、功率因数、基波功率、DPF、电能量 | ||
| 平均间隔 | 1秒、5秒、10秒、30秒、1分钟、5分钟、10分钟、15分钟、30分钟 | ||
| 平均时间很小/较大值 | 电压、电流：每半周期更新的全周波RMS（URMS1/2符合IEC61000-4-30Aux、功率：200ms） | ||
| 需求间隔（能量仪表模式） | |||
| 测量的参数 | 电能量（Wh、varh、VAh）、PF、较大需量、电能成本 | ||
| 间隔 | 5分钟、10分钟、15分钟、20分钟、30分钟，关 | ||
| 电能质量测量 | |||
| 测量的参数 | 电压、频率、不平衡、电压谐波、THDV、电流谐波、THDA、TDD、电压间谐波、TIDV、电流间谐波、TIDA、闪变、电源信号、上/下偏差 | ||
| 平均间隔 |
所有参数10分钟 2小时（长时间闪变PLT） 150/180个周期(3s)谐波（要求软件许可证IEEE519/REPORT） |
||
| 各次谐波 |
2至50次谐波 根据IEC61000-4-7分组用户可配置取决于应用：子组（谐波+间谐波），分组或仅谐波组 |
||
| 间谐波 | 1至50次间谐波 | ||
| 总谐波失真 | 按50次电压谐波计算 | ||
| 事件 |
电压：暂降、骤升、中断，电流：浪涌电流 1748：电源信号、瞬态（低频） |
||
| 触发记录 | RMS曲线图：每半个电压和电流周期更新一次的全周期RMS记录很长11s（URMS1/2符合IEC61000-4-30） | ||
| 电压和电流波形记录很长200ms，10/12周期 | |||
| 电源信号：配置频率的10/12周期RMS记录很长120s | |||
| 浪涌电流 | RMS曲线图基于1/2周期RMS稳态触发 | ||
| 闪变 | 符合IEC61000-4-15和IEEE1453 | ||
| 电力线信号 | 两个用户定义的频率，高达3kHz | ||
| PQ状况 | 在一个表格中汇总电能质量测量值。提供每个参数的详细数据 | ||
| EN50160 | 符合标准 | ||
| 可编程PQ极限值 | 使用户定义的极限值符合当地标准 | ||
| 符合标准 | |||
| 谐波 | IEC61000-4-7：1类 | ||
| IEEE519（短时间谐波和极短时间谐波） | |||
| 电能质量 | IEC61000-4-30A类、IEC62586-1、IEC62586-2（PQI-A-PI设备） | ||
| 功率 | IEEE1459 | ||
| 电能质量合规性 | EN50160 | ||
| 安全等级 | 一般：IEC61010-1：污染等级2 | ||
| 测量：IEC61010-2-033：CATIV600V/CATIII1000V | |||
| 电源：过电压类别IV，污染等级2 | |||
| 锂离子电池：IEC62133 | |||
| Fluke接口 | |||
| USB-A | 通过U盘进行文件传输，固件更新，较大供电电流：120mA | ||
| WiFi | 通过直接连接或WiFi网络进行文件传输和远程控制 | ||
| 蓝牙 | 从FlukeConnect®3000系列模块读取辅助测量数据（需要受支持的USB转BLE适配器或WiFi/BLE适配器，检查可用性） | ||
| USB-mini | 将数据下载到PC | ||
| 电压输入 | |||
| 输入通道 | 4个（相对于零线的三相电压） | ||
| 较大输入电压 | 1000Vrms、CF1.7 | ||
| 输入阻抗 | 10MΩ | ||
| 带宽 | 42.5Hz至3.5kHz | ||
| 缩放 | 1:1、可变 | ||
| 电压安全等级 | 1000VCATIII/600VCATIV | ||
| 电流输入 | |||
| 输入通道 | 4个（三相和零线），为连接的传感器自动选择模式 | ||
| 输入电压 | 电流钳输入：500mVrms/50mVrms；波峰系数2.8 | ||
| Rogowski罗氏线圈输入：50Hz时为150mVrms/15mVrms，60Hz时为180mVrms/18mVrms；波峰系数4；全部位于探头标称量程内 | |||
| 量程 | 使用细柔性电流探头i17XX-flex1500IP24为1A至150A/10A至1500A | ||
| 使用细柔性电流探头i17XX-flex3000IP24为3A至300A/30A至3000A | |||
| 使用细柔性电流探头i17XX-flex6000IP36为6A至600A/60A至6000A | |||
| 40mA至4A/0.4A至40A（40A电流钳i40s-EL） | |||
| 带宽 | 42.5Hz-3.5kHz | ||
| 缩放 | 1:1、可变 | ||
| 辅助输入 | |||
| 输入通道 | 2个（模拟与辅助适配器，或同时很多2个BLE设备） | ||
| 输入范围 | 0至±10Vdc，或0至±1000Vdc（使用可选适配器），1个读数/秒 | ||
| 比例因数 | 格式：mx+b（增益和偏移）用户可配置 | ||
| 显示的单位 | 用户可进行配置（7个字符，例如°C、psi或m/s） | ||
| 无线蓝牙连接（检查可用性） | |||
| 输入通道 | 2 | ||
| 支持的模块 | FlukeConnect®3000系列 | ||
| 采集 | 1个读数/秒 | ||
| 环境指标 | |||
| 工作温度 | -25°C至+50°C（-13°F至122°F）1 | ||
| 存放温度 | 无电池：-25°C-+60°C(-13°F-140°F)，有电池：-20°C-+50°C(−4°F-122°F) | ||
| 工作湿度 | IEC60721-3-3：3K6： | ||
| -25°C-+30°C(-13°F-+86°F)：≤100% | |||
| 40°C(104°F)：55% | |||
| 50°C(122°F)：35% | |||
| 工作海拔 | 2000m（高达4000m时下降为1000VCATII/600VCATIII/300VCATIV） | ||
| 储存海拔 | 12,000m | ||
| 外壳 | IEC60529：IP50 | ||
| IEC60529：IP65，使用IP65防护等级电压连接器 | |||
| 测振 | IEC60721-3-3/3M2 | ||
| 电磁兼容性(EMC) | EN61326-1：工业CISPR11：Group1，ClassA | ||
| IEC61000-6-5发电站环境 | |||
| 韩国(KCC)：A类设备（工业广播和通讯设备） | |||
| USA(FCC)：47CFR15B部分。按照第15.103条规定，本产品被视为免税设备 | |||
| 通用技术指标 | |||
| 保修期 | 两年（不包括电池） | ||
| 附件：一年 | |||
| 校准周期：两年 | |||
| 尺寸 | 23.0cmx18.0cmx5.4cm(9.1inx7.1inx2.1in) | ||
| 重量 | 仪器：1kg(2.2lb) | ||
| 防篡改保护 | 可连接安全电缆（很粗Φ 6mm） | ||
| 1打开设备之前先将产品预热到-10°C(+14°F) | |||
| i17XX-FLEX1.5KIP柔性电流探头技术指标 | |||
| 测量量程 | 1至150A交流电/10至1500A交流电 | ||
| 探头电缆长度 | 610mm(24in) | ||
| 探头电缆直径 | 7.5mm(0.3in) | ||
| 重量 | 170g(0.38lb) | ||
| 很小弯曲半径 | 38mm(1.5in) | ||
| 无损电流 | 100kA(50/60Hz) | ||
|
超出 工作温度范围的温度系数 |
读数的0.05%/°C（读数的0.028%/°F） | ||
| 工作电压 | 1000VCATIII,600VCATIV | ||
| 输出电缆长度 | 2.0m(6.5ft) | ||
| 探头电缆材质 | TPR | ||
| 重量 | 115g | ||
| 探头电缆材质 | TPR | ||
| 连接器材质 | POM+ABS/PC | ||
| 输出电缆 | TPR/PVC | ||
| 工作温度 | 测试环境下导线温度为-20°C至+70°C（-4°F至158°F），不超过80°C(176°F) | ||
| 非工作状态下温度 | -40°C至+80°C（-40°F至176°F） | ||
| 工作状态下的相对湿度 | 15%至85%无冷凝 | ||
| 防护等级 | IEC60529：IP65 | ||
| 保修期 | 一年 | ||
