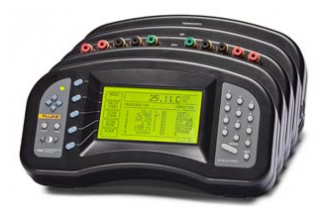

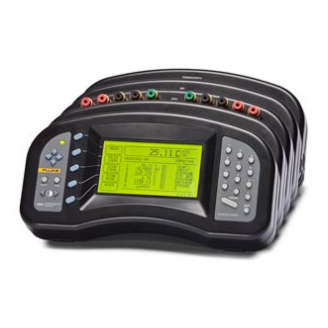

Fluke1560堆栈式温度巡检仪
产品描述
Fluke1560堆栈式温度巡检仪精确、可扩展、可以配置的显示装置
配置灵活，即插即用
内置有90温标公式，直观显示温度、电压、电阻等
测试范围广（PRT，TC，热敏电阻
图形功能，统计功能，存储功能
Fluke1560堆栈式温度巡检仪配置灵活，即插即用
堆栈式测温仪有10种可以选择的模块，可以任意组合8个模块。使用时，每个模块都能直接堆放在前一个模块的后面，无须任何操作，系统即能自动识别新增模块，能在不改变原有配置的前提下，对新的模块进行合理的设置，即插即用。
内置有90温标公式，直观显示温度、电压、电阻等
福禄克的所有测温仪内部均有ITS-90温标，IPTS-68温标，CallendarVanDusen（工业铂电阻），RTD多项式，Steinhart-Hart热敏电阻多项式和各类热电偶B,E,J,K,N,R,S,T,Pt-Au的转换公式，便于直接转换成温度进行显示而无须人工计算。也可以直接显示电阻，电压等数值。
测试范围广（PRT，TC，热敏电阻）
1560具有多种不同模块，支持标准铂阻，精密级铂阻，工业热电阻，标准热偶，工业级热偶，热敏电阻等各种类型温度传感器，几乎覆盖了所有常用的各类温度传感器。
图形功能，统计功能，存储功能
560内部可存贮1000个数据。大屏幕不仅可以实时显示各种测量数据，包括通道间差值，标准偏差，均值，较大值，很小值等；同时，还可以图形化显示这些参数，用于实时监视温度变化过程。
Fluke1560堆栈式温度巡检仪配置示例
需求：检定工业热电阻和廉金属热电偶。
配置：1560主机；8通道PRT模块2562；12通道TC模块2566。
需求：温场测试，恒温槽温场及热偶检定炉温场。
配置：1560主机；2通道SPRT模块2560；2通道精密热偶模块2565。
产品综述：
1560堆栈式温度巡检系统可以成为您需要的任何种类的测温仪，并且有三种截然不同的工作方式。
它可以在NIST可跟踪校准中用作参考测温仪；可以是一个自动校准系统，读取您正在测试的参考探头和传感器；也可以是一个高准确度数据采集系统。而且，它的这些功能比目前市场上的其他任何测温仪都强。
堆栈式温度巡检系统可以组合八个不同的模块，执行您选择的任意测温类型。您可以全部订购，也可以订购任意组合，并且可以随时更改堆栈及其功能。每个模块都可直接堆放在前一个模块的后面；当您添加模块时，堆栈式温度巡检系统的软件会自动重新配置，以便包括模块提供的所有新功能。不需要拆下任何部件。不需要安装任何电路板。不需要加载任何软件，也不需要校准任何内容。只需将新的模块堆放到前一个模块之后，您就可以使用堆栈式温度巡检系统及其所有重要功能。
哈特的新型号9935MultiChannelLogWare能够使堆栈式温度巡检系统变成更强大的数据采集工具。LogWare为您测量的每个通道（与堆栈式温度巡检系统配合时，96个通道）提供图形和统计分析。利用可定制的警报、延迟的开始时间以及可选择的采集间隔，LogWare就可以将堆栈式温度巡检系统转变成市场上较强的温度数据采集工具。
基本单元
堆栈式温度巡检系统从基本模块开始。它由两个部分组成：一个带主处理器的显示屏幕和一个电源。基本模块为其他所有模块提供电源、通信管理和软件协调功能。它具有显示屏幕、控制按钮和内置的RS-232端口。
每个基本模块可以处理堆放在其后面的八个测温仪模块，可有96个传感器输入。基本模块从不需要校准，每次开机时都会执行自测诊断。每个基本快的测温仪特征由其后堆放的测温模块定义。
其他模块
有九种测温模块：SPRT模块、高温PRT模块、PRT多路扫描模块、标准热敏电阻模块、两种1000-ohmPRT模块、热敏电阻多路扫描模块、精密热电偶模块和热电偶多路扫描模块。
每个模块都有自己的处理器，并且通过专利型数据总线连接到堆栈。每个模块都保留自己的校准数据，并在模块内执行所有模拟测量功能。
SPRT模块2560
SPRT模块能以非常高的准确度读取25-ohm和100-ohm四线RTD、PRT和SPRT。它将堆栈式温度巡检系统转变成靠前流的参考测温仪，准确度可达±0.005°C。
它有两个输入通道，因此您可以通过两个参考传感器来采集数据，您也可以将一个传感器与另一个已校准的参考传感器进行比较校准。
温度转换功能包括直接电阻测量、ITS-90、W(T90)、IPTS-68、Callendar-VanDusen和RTD多项式转换。CVD转换的可由用户更改的默认值适合IEC-751描述的100-ohm、0.00385ALPHA传感器。
SPRT模块可以一次使用一个，也可以按照任何方式组合起来，很多读取16个不同的参考测温仪。如果您将一个SPRT模块与一个多路扫描模块堆放到一起，则可以将多个传感器对照参考进行测试。与其他竞争仪器不同，无论有没有两通道SPRT模块，我们的PRT多路扫描模块都可以使用。只要您能想到使用参考测温仪的方法，您就可以用堆栈式温度巡检系统来实现您的想法。
高温PRT模块2561
此模块可读取2.5-ohm和0.25-ohm四线HTPRT和RTD。整个电阻范围可覆盖5-ohm的传感器，可应用于1200°C的环境。温度转换功能与SPRT模块相同；而且就像SPRT模块一样，接头是镀金的。
PRT多路扫描模块2562
此模块可读取八个通道的二线、三线或四线100-ohmPRT或RTD。如果用于校准工业传感器，其准确度在0°C时为±0.01°C。可以通过CVD温度转换中的默认值来读取常见的工业RTD，以便实现快速工业应用设置，您也可以输入各个探头常数，以便实现更准确的数据采集。1000-OhmPRT模块2567和2568
对于1000-ohmPRT，这些模块提供与2560和2562模块一样优秀的功能。双通道2567模块的电阻范围为0到4000ohm，精确度在0°C时为±0.006°C。2568模块很多可读取八个1000-ohmPRT，在0°C时的精确度为±0.01°C。当您使用装载了方便易用的温度功能的堆栈式温度巡检系统时，请勿使用欧姆计或万能表来读取1000-ohmPRT。
标准热敏电阻模块2563
在不超过100°C的中等温度应用中，超低漂移的热敏电阻越来越多地用作参考探头。此模块在0°C时的温度准确度可达到±0.0013°C，分辨率可达到0.0001°C。
2563热敏电阻模块有两个输入通道。它能以欧默为单位显示直接电阻，也可以使用Steinhart-Hart公式或高阶多项式，直接将其转换为温度读数。
热敏电阻多路扫描模块2564
此模块可与任何类型的热敏电阻配合使用；但拥有八个通道，而不像标准热敏电阻模块一样是两个；无论有没有标准测温模块，都能使用此模块。在0°C时，此模块的全部八个通道都能达到±0.0025°C的准确度。
拥有八个通道，使2564模块成为卓越的数据采集工具。它可用在研究领域，也可用来验证生物医学设备，例如DNA测序仪。
精密热电偶模块2565
这种精密热电偶模块可读取各类标准热电偶，包括S型铂热电偶以及新型的金铂热电偶。这款双通道模块具有内置的冷端温度补偿，您也可以使用外置来源实现更高的准确度。所有标准ANSI热电偶类型均已预编程；但是，您可以选择一种转换方法，然后输入传感器的探头特性，创建由系统校准的通道。2565模块接受三个校准点，以便校正某个传感器中的误差。多项式插值函数将计算测量之间的点。R型、S型和金铂转换接受完整的多项式校准系数。此外，热电偶转换函数可通过从表中插入值来计算温度。您以摄氏度为单位输入温度，以及针对1到10个温度的特定传感器的相应电压。插值在输入的点之间执行。
热电偶多路扫描模块2566
此模块拥有12个通道，可读取K、J、T、S、R、B、E和N型热电偶。每个通道可设置为读取不同类型的热电偶。所有温度读数的执行方式与2565模块均完全相同。
多路扫描模块上的接头是特殊的双接头，可接受常见的小型和标准热电偶接头。如果您希望使用螺丝接线端子，请使用大小适当的接头并去除端罩。
所有模块都具备的功能
1560堆栈式温度巡检系统是一款令人难以置信的测温仪。您只需要为所做的工作订购模块。如果您的工作变了，也只需要订购具备所需功能的模块，然后将其堆放到堆栈式温度巡检系统后面。您的测温仪会改变其软件、显示和操作方法，以便与您添加的新功能匹配。
请记住，您从来都不需要打开设备箱来添加模块。不需要加载任何软件。一切都是自动执行的。每个模块均在其内部存储自己的校准结果，因此您可以添加或更改模块，而不用再校准整个堆栈。模块校准是数字化的，并且是通过基本模块的前面板或RS-232链接来手动执行的。如果您的实验室具备相应的功能，您可以自行校准各个模块。如果没有，可将它们发回给我们，无论带不带基本单元，我们都将再校准它们。LCD屏幕有多种数据显示方法，包括图形化的条形图记录器。堆栈式温度巡检系统的图形化功能使得测试温度稳定性变得更容易。垂直比例和图形分辨率是自动设置的。根据您的需要，堆栈式温度巡检系统提供了高准确度的双通道或多通道功能。其存储器可存储很近的1000个读数，您也可以通过RS-232端口将数据发送到PC。每个数据点均带有时间和日期戳记。IEEE-488端口是可选的。
利用堆栈式温度巡检系统，您可以根据您的应用和喜好，以喜欢的任意方式读取数据，例如欧姆、毫伏或温度等等。请记住，此测温仪的校准是NIST可随缘的。其准确度可高达±0.0013°C，具体取决于您使用的模块和传感器。
你们为什么把它做成这种样子？
我们听到很多的就是这个问题。堆栈式温度巡检系统采用这种形状，有多种原因。
当我们开始堆栈式温度巡检系统的设计流程时，我们需要一台独特的仪器，并且在测温领域真正具有技术领先性。逐步改进在有时候是可以的，但如果您要领导整个行业，就必须竭尽全力，真正去领导它。
这是我们开始时的几项设计标准。新的测温仪必须能够将自己转变成客户需要的任何类型的测温仪器，它必须在无需拆开设备、更换电路板或设置任何内容的情况下实现这一点。所有接头都必须能够从仪器正面轻松操作，而前面板上不能有任何接头。前面板必须清晰易读，包括编程在内的所有功能都应该在前面板上完成，编程应该能够利用显示屏幕的图形化功能。软件必须像仪器一样具有创造性和多功能性。它必须简单易用；如果可能，甚至应该充满趣味。很后，它必须高度精确。堆栈式温度巡检系统的形状有利于仪器的功能和易用性。而且，它具有难以置信的功能和使用乐趣。您真正理解我们所说的少有方法是获得一台堆栈式温度巡检系统，并试用一下。数以百计的客户，包括许多国家标准实验室，都已经拥有此设备！
规格参数：
|
规格参数 |
|
|
型号1560基本单元 |
电源：100到240VAC，50或60Hz，额定；可连接模块数：8个；显示屏幕：4.25"x2.25"LCD图形，LED背光，可调整对比度和亮度；自动输入顺序：1到96个通道；通信：RS-232；非易失性内存：通道序列，探头系数；采样时间：2秒。 |
|
扩展通信模块3560 |
扩展通信模块为系统增加更多通信接口功能。此模块包括GPIB(IEEE-488)接口、Centronics打印机接口和模拟输出。GPIB接口可将1560连接到GPIB总线。GPIB可用于控制1560的任何功能，以及读取测量数据。打印机接口使1560能够直接将测量数据发送到打印机。模拟输出采用对应于测量值的直流信号(±1.25VDC)。 |
|
电阻模块 |
||||||||
|
。 |
输入通道 |
电阻量程 |
基本电阻准确度 |
电阻分辨率 |
温度范围 |
等效温度准确度† |
温度分辨率 |
激发电流 |
|
SPRT模块2560 |
2 |
0Ω到400Ω |
±20ppm读数（在25Ω时为0.0005Ω，在100Ω时为0.002Ω） |
0.0001Ω |
-260°C到962°C |
在0°C时为±0.005°C在100°C时为±0.007°C |
0.0001°C |
1.0mA，1.4mA |
|
高温PRT模块2561 |
2 |
0Ω到25Ω |
±50ppm读数（在2.5Ω时为0.00013Ω） |
0.00001Ω |
0°C到1200°C |
在0°C时为±0.013°C在100°C时为±0.018°C |
0.001℃ |
3.0mA，5.0mA |
|
PRT多路扫描模块2562 |
8 |
0Ω到400Ω |
±40ppm读数（在100Ω时为0.004Ω） |
0.0001Ω |
-200°C到850°C |
在0°C时为±0.01°C在100°C时为±0.014°C |
0.0001°C |
1.0mA，1.4mA |
|
标准热敏电阻模块2563 |
2 |
0Ω到1MΩ |
±50ppm读数（在10Ω时为0.5Ω） |
0.1Ω |
-60°C到260°C |
在0°C时为±0.0013°C在75°C时为±0.0015°C |
0.0001°C |
2A，10A |
|
热敏电阻多路扫描模块2564 |
8 |
0Ω到1MΩ |
±100ppm读数（在10Ω时为1Ω） |
0.1Ω |
-60°C到260°C |
在0°C时为±0.0025°C在75°C时为±0.003°C |
0.0001°C |
2A，10A |
|
1000ΩPRT模块2567 |
2 |
0Ω到4KΩ |
±25ppm读数（在1Ω时为0.025Ω） |
0.001Ω |
-260°C到962°C |
在0°C时为±0.006°C在100°C时为±0.009°C |
0.0001°C |
0.1mA，0.05mA |
|
1000ΩPRT多路扫描模块2568 |
8 |
0Ω到4KΩ |
±40ppm读数（在1Ω时为0.04Ω） |
0.001Ω |
-200°C到850°C |
在0°C时为±0.01°C在100°C时为±0.014°C |
0.0001°C |
0.1mA，0.05mA |
|
热电偶模块 |
|||||||
|
。 |
输入通道 |
毫伏范围 |
毫伏准确度 |
毫伏分辨率 |
温度准确度，†外部CJC |
温度准确度，†内部CJC |
温度分辨率 |
|
精密热电偶模块2565 |
2 |
-10到100mV |
±0.002mV |
0.0001mV |
±0.05°C |
±0.1℃ |
0.001℃†† |
|
热电偶多路扫描2566 |
12 |
-10到100mV |
±0.004mV |
0.0001mV |
±0.1℃ |
±0.3°C |
0.01℃ |
|
†温度准确度取决于探头类型和温度 |
|||||||
型号：
|
型号 |
描述 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1560 |
堆栈式测温仪读数基本单元
|
||||||||||||
|
2560 |
SPRT模块，25Ω和100Ω，2通道
|
||||||||||||
|
2561 |
高温PRT模块，0.25Ω到5Ω，2通道
|
||||||||||||
|
2562 |
铂电阻模块（8个通道）
|
||||||||||||
|
2563 |
标准热敏电阻模块，2通道
|
||||||||||||
|
2564 |
热敏电阻扫描仪模块，8通道
|
||||||||||||
|
2565 |
高精度热电偶模块，2通道 |
||||||||||||
|
2566 |
热电偶模块（12个通道） |
||||||||||||
|
2567 |
SPRT模块，1000Ω，2通道
|
||||||||||||
|
2568 |
PRT扫描仪模块，8通道，1000Ω
|
||||||||||||
|
3560 |
扩展通讯模块 |
||||||||||||
|
9935-M |
LogWareII，多通道，多用户 |
||||||||||||
|
5610-6-X |
热敏电阻探头，3.2mm直径x152.4mm(0.125inx6in)，0°C到100°C X=终止指定“A”（适用于914X的INFO-CON）、“B”（裸线）、“D”（适用于Tweener温度计的5针DIN）、“G”（金针）、“I”（适用于1521或1522的INFO-CON）、“J”（香蕉插头）、“L”（微型平接线片）、“M”（微型香蕉插头）、“P”（适用于1523或1524的INFO-CON）或“S”（平接线片）。 |
||||||||||||
|
5610-9-X |
热敏电阻探头，3.2mm直径x228.6mm(0.125inx9in)，0°C到100°C X=终止指定“A”（适用于914X的INFO-CON）、“B”（裸线）、“D”（适用于Tweener温度计的5针DIN）、“G”（金针）、“I”（适用于1521或1522的INFO-CON）、“J”（香蕉插头）、“L”（微型平接线片）、“M”（微型香蕉插头）、“P”（适用于1523或1524的INFO-CON）或“S”（平接线片）。 |
||||||||||||
|
5615-6-X |
二级标准PRT，4.76mmx152mm(0.188x6.0in)，–200到300°C |
||||||||||||
|
5615-9-X |
二级标准PRT，4.76mmx229mm(0.188x9.0in)，–200到420°C |
||||||||||||
|
5615-12-X |
二级标准PRT，6.35mmx305mm(0.250x12.0in)，–200到420°C |
||||||||||||
|
5626-12-X |
二级标准PRT(0.25直径x12in)，100Ω，–200°C到661°C |
||||||||||||
|
5626-15-X |
二级标准PRT(0.25直径x15in)，100Ω，–200°C到661°C |
||||||||||||
|
5628-12-X |
二级标准PRT(0.25直径x12in)，25Ω，–200°C到661°C |
||||||||||||
|
5628-15-X |
二级标准PRT(0.25直径x15in)，25Ω，–200°C到661°C |
||||||||||||
|
5642-X |
标准热敏电阻探头 X=终止指定“A”（适用于914X的INFO-CON）、“B”（裸线）、“D”（适用于Tweener温度计的5针DIN）、“G”（金针）、“I”（适用于1521或1522的INFO-CON）、“J”（香蕉插头）、“L”（微型平接线片）、“M”（微型香蕉插头）、“P”（适用于1523或1524的INFO-CON）或“S”（平接线片）。X=终止。 |
