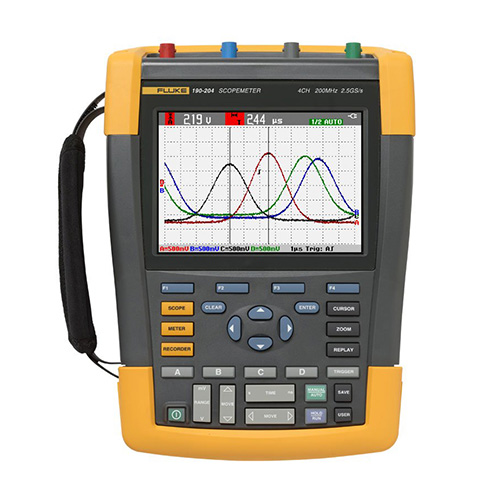

Fluke-190-204/S手持式示波器
产品描述
Fluke-190-204手持式示波器 -- ScopeMeter测试工具20多年的创新成果。
作为一款安全等级达到CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波器，Fluke-190-204示波器将性能水平、耐用性与便携性融于一身。使用者可以选择 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号，实时采样率高达 5 GS/s，分辨率为 200 ps，而且每个通道的深存储器可存储10000 个样本，从而能实现高精度捕获与显示波形细节、噪音和其它干扰。
Fluke-190-204能达到 IP-51 等级，可以防尘、防水、防潮与抵抗大范围的温度变化。
可在三相或多回路工业系统上进行有关时序或幅值的测量，或在受测电路上比较和对比多个测试点。 诸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之类的功能有助于您快速诊断工业机械、自动化和流程控制装置以及电力电子设备，从而较大程度地减少维修成本和停机时间。 这些功能使示波器尤其在诊断很棘手问题时易于使用，如复杂波形、感应噪音、间歇事件和信号波动或漂移问题。
新型锂电池技术可确保您的示波器全天可用。
使用双通道和四通道 CAT IV 级 Fluke ScopeMeter 190 II系列 查看更多信息，解决更多问题。
Fluke ScopeMeter 190 II系列 将安全等级和强大的便携性与台式示波器的高性能相结合。这些坚固耐用的 ScopeMeter 测试工具专门为工厂维护工程师和技术人员设计，能够在艰苦、肮脏、危险的工业条件下工作，测试从微电子到电力电子应用领域的所有设备。
190 II 系列 是一款易于使用的测试工具，您可以用它来处理任何故障排除任务。其包括万用表，TrendPlot™ 和 ScopeRecord™ 滚动无纸化记录器模式和带有 Connect-and-View™ 触发的免提操作，还有更多功能：
-
两个或四个电气隔离输入
-
安全等级为 CAT III 1000V/CAT IV 600V
-
60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择
-
采样率高，高达 5 GS/s，分辨率高达 200 ps（具体取决于使用的型号和信道）
-
深度存储：每个通道波形捕获 10,000 次， 因此您可以放大查看细节
-
双通道型号专用的 5000 计数数字万用表
-
通过四通道型号中的示波器 BNC 输入端进行四个仪表测量
-
Connect-and-View™ 持续自动触发、单次拍摄、脉冲宽度和视频触发
-
ScopeRecord 滚动模式，捕获波形取样数据很长达到 48 小时
-
TrendPlot，趋势测量读数长达 22 天
-
先进的自动测量，功率（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）
-
防尘和防水等级为 IP 51，可用于严苛环境
-
隔离的 USB 端口可连接存储设备和 PC
-
锂离子电池支持更长的运行时间间隔：
-
190-X04，四通道型号长达 7 小时（标配 BP291）
-
190-X02，双通道型号长达 4 小时（标配 BP290）或者长达 8 小时（使用选件 BP291）
-
使用可选的外置电池充电器 EBC290 为备用电池充电
-
-
易于开启的电池盖使您可以轻松更换电池
-
当无人看管时，可用标准 Kensington® 锁作为固定和锁定示波器的方便插槽
诊断能力和 CAT IV 安全等级提升四倍
Fluke ScopeMeter 190 II 系列 手持式示波器采用双重绝缘的双通道和四通道浮动示波器，安全等级适合在 CAT III 1000V/CAT IV 600V 环境中进行测量。
试用四个通道能同时进行多项测量，从而查出很复杂的排障问题的根本原因。
轻松诊断多个信号有关时序的问题
-
同时且实时检查多个相关信号
-
测量输入和输出信号组合、系统安全联锁装置和反馈环路
查找工业系统中的问题，包括：
-
电路电压/电流过载
-
衰减/输入阻抗失配
-
载信号波动/漂移
-
调节电路信号完整性
-
关键信号测试点验证
-
输入/输出/反馈时间问题
-
感应噪音和干扰
-
随机关闭和重置
技术指标：
|
技术指标 |
|
|
带宽 |
Fluke 190-504： 500 MHz |
|
通道数量 |
Fluke 190-504：500 MHz：4 通道 |
|
实时采样率 |
Fluke 190-504： 5 GS/s |
|
输入 |
Fluke 190-X04： 4x BNC 输入用于示波器和万用表测量 |
|
独立浮动隔离输入 |
输入、参考和接地之间高达 1000 V CAT III/600 V CAT IV |
|
时基范围 |
1 ns/div 至 4s/div（190-504，500 MHz 型号） |
|
输入灵敏度 |
2 mV-100 V/div 加上各种衰减 |
|
触发类型 |
Connect-and-View™，自由运行，单次拍照，边缘，延时，双斜率， 视频，视频线路，可选脉冲宽度，N 循环 |
|
触发源 |
Fluke 190-X02： 2 个 BNC 输入或通过 DMM 输入连接外部 |
|
电子脉冲捕获 |
8 ns |
|
示波器测量 |
光标: 7 |
|
较大记录长度 |
ScopeRecord 模式: 每次输入 30,000 pt |
|
存留 |
数字余辉提供了类似于模拟示波器的波形衰减 |
|
波形比较 |
带有自动通过/失败测试的波形参考 |
|
DMM 规格（双通道型号） |
|
|
仪表输入 |
4 mm 香蕉插头输入与示波器输入和接地完全隔离 |
|
较大分辨率 |
5000 计数 |
|
测量 |
Vdc，Vac rms，Vac+dc rms，电阻，持续性，二极管测试，电流（通过电流钳或分流器），温度 ºC 或 ºF（使用可选转换器） |
|
存储位置 |
屏幕 + 设置：30 个存储波形、10 个存储记录和 9 个存储屏幕副本。 |
|
显示屏 |
153 mm 快速更新的全彩色 LCD |
|
环境指标 |
|
|
工作温度 |
0ºC 至 40ºC（含电池） |
|
存放温度 |
-20°C 至 +60°C |
|
工作海拔 |
CAT IV 600 V/ CAT III 1,000 V 高达为 2,000 m (6666 ft) |
|
安全规格 |
|
|
电气安全性 |
1,000V CAT III/600V CAT IV (EN61010-1) |
|
机械和通用规格 |
|
|
尺寸 |
270 x 190 x 70 mm |
|
重量 |
2.2 kg |
|
保修期 |
主机三年保修 |
|
锂离子电池 |
Fluke 190-XX2： BP290 (2400mAh) |
型号：
|
型号名称 |
描述 |
|
Fluke-190-504/S |
彩色 ScopeMeter，500 MHz，4 个通道和 DMM/Ext. 输入，随附 SCC-290 工具包 |
|
Fluke-190-504 |
彩色 ScopeMeter，500 MHz，4 个通道和 DMM/Ext. 输入 |
|
Fluke-190-502 |
ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入 |
|
Fluke-190-502/S |
ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件 |
|
Fluke-190-062 |
ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入 |
|
Fluke-190-062/S |
ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件 |
|
Fluke-190-102 |
ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入 |
|
Fluke-190-102/S |
ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件 |
|
Fluke-190-104 |
ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入 |
|
Fluke-190-104/S |
ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件 |
|
Fluke-190-202 |
ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入 |
|
Fluke-190-202/S |
ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件 |
|
Fluke-190-204 |
ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入 |
|
Fluke-190-204/S |
ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件 |
|
包括附件 |
|
|
双通道型号 |
VPS410 电压探头组（一个红色，一个蓝色） |
|
四通道型号 |
VPS410 电压探头组（一个红色，一个蓝色，一个灰色，一个绿色） |
|
保修期 |
附件一年保修 |
|
Options |
|
|
CS20MA |
电流分流，4~20 mA，30V CAT III |
|
机套和挂件 |
|
|
C195 |
软携包 |
|
C290 |
Fluke 190 II 系列专用硬质便携保护箱 |
|
SCC290 |
ScopeMeter (SW90W) 专用 FlukeView 软件和便携箱 (C290) 套件 |
|
测试线，探头和线夹 |
|
|
AS400 |
探头附件扩展套件 |
|
PM9093 |
BNC 插头至双 BNC 插口 |
|
PM9096/201 |
PM9096/201 次级点火拾取夹，1000:1 |
|
RS400 |
RS400 探头附件更换套件 |
|
RS500 |
探针附件更换包 |
|
VPS410-R |
ScopeMeter 工业级电压探头组，红色，10:1，1000V CAT III，600V CAT IV |
|
VPS410-B |
ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV |
|
VPS410-G |
ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV |
|
VPS410-V |
ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV |
|
TRM50 |
同轴直通 BNC 插头至 BNC 插口电缆端接器。2 个一组，50Ohm，1000V CAT III，较大功率 1W |
|
VPS101 |
VPS101 – 电压探针套件，1:1，一个黑色 |
|
VPS410-II-B |
ScopeMeter 工业电压探针组，蓝色，10:1，500 MHz |
|
VPS410-II-G |
ScopeMeter 工业电压探针组，灰色，10:1，500 MHz |
|
VPS410-II-R |
ScopeMeter 工业电压探针组，红色，10:1，500 MHz |
|
VPS410-II-V |
ScopeMeter 工业电压探针组，绿色，10:1，500 MHz |
|
VPS420-B |
ScopeMeter 高工作电压的耐用探针组，蓝色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针尖端和参考导线之间的电压）：2000V CAT III / 1200V CAT IV。 |
|
VPS420-G |
ScopeMeter 高工作电压的耐用探针组，灰色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针尖端和参考导线之间的电压）：2000V CAT III / 1200V CAT IV。 |
|
VPS420-V |
ScopeMeter 高工作电压的耐用探针组，绿色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针尖端和参考导线之间的电压）：2000V CAT III / 1200V CAT IV。 |
|
VPS510-B |
ScopeMeter 电子电压探头组，蓝色，10:1，500 MHz，300 V CAT III |
|
VPS510-G |
ScopeMeter 电子电压探头组，灰色，10:1，500 MHz，300 V CAT III |
|
VPS510-R |
ScopeMeter 电子电压探头组，红色，10:1，500 MHz，300 V CAT III |
|
VPS510-V |
ScopeMeter 电子电压探头组，绿色，10:1，500 MHz，300 V CAT III |
|
VPS420-R |
加固型实用 ScopeMeter 电压探头组，红色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压(探针和参考测试线之间的电压)：2000V CAT III / 1200V CAT IV. |
|
电池，充电器和适配器 |
|
|
BC190 |
电源适配器/电池充电器 |
|
BP290 |
Fluke 190 II 系列专用 2400 mAh 锂电池 |
|
BP291 |
Fluke 190 II 系列专用 4800 mAh 高容量锂电池 |
|
EBC290 |
外部电池充电器，从仪器外部给 BP290 或 BP291 充电 |
|
电流钳 |
|
|
80i-110s |
交/直流电流钳 |
|
i1000s |
交流电电流探头 |
|
i1010 |
交/直流电流钳 |
|
i2000 flex |
交流电电流钳表 |
|
i200s |
交流电流钳 |
|
i3000s |
交流电电流钳表 |
|
i30s |
AC/DC 电流钳表 |
|
i400s |
交流电电流钳表 |
|
i5S |
AC 电流钳表 |
|
i6000sFlex |
i6000sFlex AC 电流仪表 |
|
软件 |
|
|
SW90W |
FlukeView 示波表软件 |
|
选件 |
|
|
HH290 |
ScopeMeter 190 II 系列专用挂钩 |
|
附件套件 |
|
|
MA190 |
附件组，适用于医疗和视频应用 |
|
压力 |
|
|
PV350 |
压力真空模块 |
|
Test Leads |
|
|
福禄克(Fluke) TL175 可旋转表笔 |
Fluke TL175 可旋转表笔 |
|
TL220 |
SureGrip™ 工业测试线组包括： |
|
STL120-III |
STL120-III 屏蔽型测试线套件 |
|
TL224 |
SureGrip™ 隔热测试线 |
|
TL910 |
电气测试探头组 |
