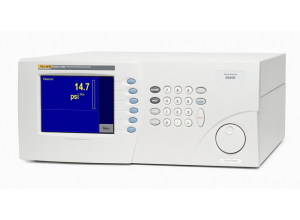

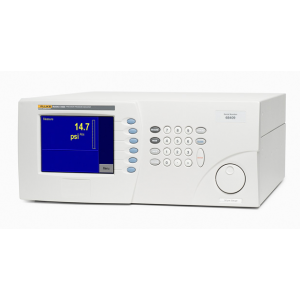

Fluke7050i压力测量仪
产品描述
7050系列数字压力指示器是用于测量系统中压力的高精度仪器，也可通过与手动控制包配合使用提供高性能校准系统。
7050系列有三种型号可供选择，7050i 的读数性能百分比为 25% 至 100%，而经济型 7050 的精度为满量程的 0.003%。型号 7050LP 适用于低压测量。
从 1 至 1500 psi 的多种范围可供选择。可提供两种不同配置的表压模式和绝压模式。可安装气压参考传感器选件，无需外部真空泵，只要按下按钮即可从表压模式向绝压模式切换。此外，为达到高达性能，我们还提供了差压型号选件，在将真空泵连接到 7050 的参考端口时可使用该选件。由于气压读数的不确定度无关整体性能，因此，后者可提供高达的整体性能。
特点：
- 0 - 1500 psi 时，范围为 0 - 1。
- 型号 7050i 提供读数 0.005% 的高精度。
- 型号 7050 提供满量程 0.003% 的精度。
- 稳定性：每年为读数的 0.0075%。
- 可提供 Labview® 驱动。
- 型号 7050LP 是用于低压应用的专门配置仪器。
标准压力范围 |
|
| 型号 7050i | 选择 5 至 1500 psig（400 mbar 至 100 barg）的任意满量程。也可提供 15 至 50 psia（1 至 4 bara）的固定绝压范围。 |
| 可选模式 | 针对 15 至 1500 psig（1.0 至 100 barg）的范围选择使用气压参考传感器的绝压模式 针对 5 至 1500 psig（400 mbar 至 100 barg）的范围选择使用真空参考选件的绝压模式 负表压模式 |
性能 |
|
| 精确度 |
型号 7050i 精度定义为整个工作温度范围内线性、可重复性和迟滞性的组合效应。总误差的表述符合 ISO“测量误差表示指南”的建议。 |
| 稳定性 |
每年为读数的 0.0075% |
| 显示分辨率 |
用户可选 1：1,000,000 |
| 负表压精度（可选） |
型号 7050i |
| 大气压力参考（可选） |
每年较大误差 0.002 psi（0.1379 毫巴） |
| 真空压参考（可选） |
每年的较大误差为 0.0002 psi (0.014 mbar) |
校准 |
|
| 校准 |
提供国家标准与技术研究院 (NIST) 可溯源校准报告可进行 ISO-17025 认可的校准。 |
总不确定度 |
|
| 压力真值的较大偏差量包括精度、稳定性、温度效应以及校准标准 | |
| 型号 7050i |
25% 至 100% 满量程 |
通信 |
|
| 通信 |
RS232 与 IEEE-488、SCPI syntax。7250、7215 系列，型号 7000 和 6000 系列仿真作为标准。
MET/CAL® 驱动 - 可选 |
语言 |
|
| 菜单与功能项 |
7050 系列可通过以下语言显示菜单和功能： |
选件 |
|
| 选件 |
*需要外部真空泵 |
常规信息 |
|
| 显示屏幕 |
TFT、VGA、有源矩阵、6.4 in（162.5 mm）640 x 480 分辨率、65,000 色 |
| 温度 |
操作：64 到 96 华氏度（18 到 36 摄氏度） 储存：-4 到 158 华氏度（-20 摄氏度到 70 摄氏度） |
| 湿度 |
相对湿度 5％ 到 95％，无凝结 |
| 尺寸（高 x 宽 x 深） |
所有版本：7 in x 16.5 in x 19 in (178 mm x 419 mm x 483 mm) |
| 重量 |
所有型号：16 磅 (7.5 kg) |
| 电源 |
90 V 至 260 V 交流，50/60 Hz，150 W |
| 测试端口和参考连接 |
1/4 in NPT凹口 |
| 预热时间 |
2 到 3 小时；可无限期预热 |
| 压力介质 |
氮气或清洁干燥空气 |
| 配件 | 描述 |
|---|---|
| MET/CAL 驱动程序 |
MET/CAL 驱动程序可选附件 |
| Labview 驱动程序 |
LabView® 驱动程序可选附件 |
| 7050 BARO-REF |
气压参考（范围为 15 psi 及更高值）包括负表压选项 |
| 7050 VAC-REF |
真空参考（通过真空泵保持绝压模式） |
| 7050 NEG-GAU |
真空（负表压）模式 |
| 7000-102 |
油污隔离器 |
| 3990-801 |
手动压力调节装置，高达至7MPa |
| 3990-803 |
手动气压控制器，压力高达至20 MPa (3,000 psi) |
| 7250-903 |
机架安装套件19 in 机架安装工具EIA 机柜，24 in深 |
| 7250-904 |
机架安装套件，19 in 机架安装工具EIA 机柜，30 in深 |
