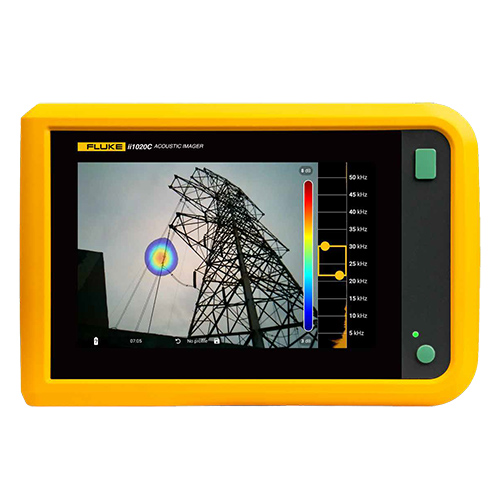

Fluke ii1020C 声学成像仪
Fluke ii1020C声学成像仪是气体泄漏、局部放电、气密性检测 的专家。SoundSight技术将超声波图像覆盖在可见光图像上，帮助工程师实时、快速定位问题点。Fluke ii1020C配备两种检测模式：LeakQ和PDQ 。LeakQ模式下设备可实时显示泄漏量大小和估算泄漏成本，PDQ模式通过集成机器学习模型实现局部放电模式/类型识别及概率评估。检测完毕后，设备端可一键生成报告，省时又省力。 Fluke ii1020C声学成像仪装箱清单有： 标配2块耐用锂离子智能电池组； 可调节腕带和......
产品描述
Fluke ii1020C声学成像仪是气体泄漏、局部放电、气密性检测的专家。SoundSight™技术将超声波图像覆盖在可见光图像上，帮助工程师实时、快速定位问题点。Fluke ii1020C配备两种检测模式：LeakQ™和PDQ™ 。LeakQ™模式下设备可实时显示泄漏量大小和估算泄漏成本，PDQ™模式通过集成机器学习模型实现局部放电模式/类型识别及概率评估。检测完毕后，设备端可一键生成报告，省时又省力。

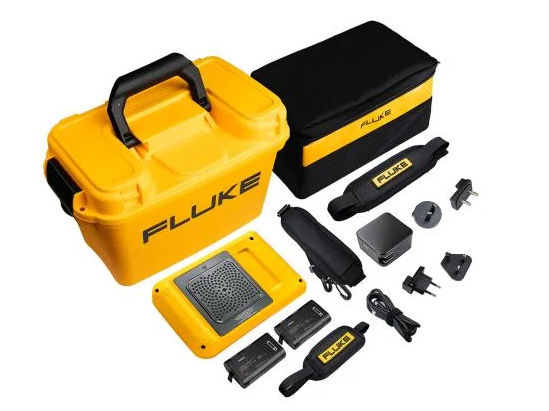

Fluke ii1020C声学成像仪装箱清单有：√ 标配2块耐用锂离子智能电池组；√ 可调节腕带和颈带；√ 黄色硬质手提箱；√ 黑色携带软包(带肩带）；√ USB-C 线缆；√ 65W USB-C 充电器，带适合在特定国家/地区使用的连接器。
Fluke ii1020C声学成像仪装箱清单有：√ 标配2块耐用锂离子智能电池组；√ 可调节腕带和颈带；√ 黄色硬质手提箱；√ 黑色携带软包(带肩带）；√ USB-C 线缆；√ 65W USB-C 充电器，带适合在特定国家/地区使用的连接器。
ii1020C声学成像仪气体泄漏检测
精准检测：202个数字式MEMS麦克风结合升级算法，-26dBFS高敏成像，快速捕捉压缩空气、真空负压系统及气动设备的泄漏点，无惧嘈杂的工业环境。
快速定位：SoundSight™技术将泄漏产生的声波转化为声像图，叠加在可见光图像上。1300万高清像素辅以3倍数码变焦，7寸LCD屏上清晰呈现问题点。
节能增效：LeakQ模式下可实时查看泄漏速率和量化损失评估，帮助企业减少能源浪费，节约生产成本。设备端一键生成报告，优化工作流程。
保障安全：在安全距离外检测危化气体泄漏情况，采取主动性预防措施，保障安全可靠生产。
Fluke ii1020C声学成像仪主要特性

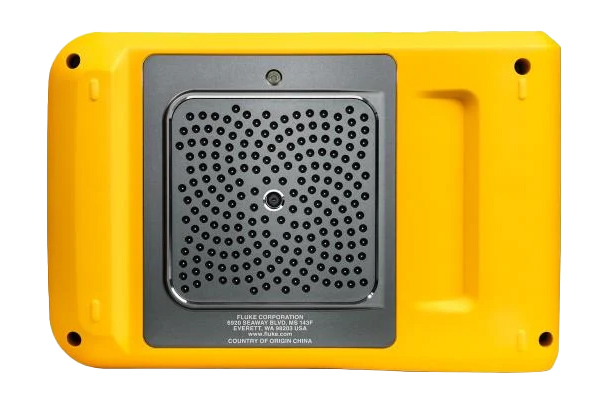

202个数字式MEMS麦克风，算法升级，听音辨位更精准
1300万高清成像，毫微尽显
LeakQ™ 模式：实时显示泄漏速率并估算泄漏成本
PDQ Mode™：判断局部放电类型，估算局部放电概率，实时呈现 PRPD 图谱
报告功能：集成视觉和文本标记及批注功能，设备端一键生成报告
机身重量仅1.2kg，单手检测不费力
IP54 防尘防水，2米防摔
7 寸 LCD 触摸屏，观测舒适，操作方便
支持 WIFI/蓝牙/USB，数据传输高效稳定
| 技术指标 | |
| 主要功能 | ii1020C |
| 传感器 | |
| 麦克风数量 | 202个数字式MEMS麦克风 |
| 频段 | 2kHz至100kHz |
| 2kHz至64kHz | |
| 工作距离1 | 0.5至120米 |
| 视场 (FOV) | 64°x48° (典型) |
| 标称帧速 | 25 FPS |
| 内置数字相机（可见光） | |
| 视场 (FOV) | 64°x48° (典型) |
| 焦距 | 固定镜头 |
| 缩放 | 3倍数码变焦 |
| 分辨率 | 1300万像素 |
| 显示屏 | |
| 尺寸 | 7" LCD，带背光，阳光下清晰可读 |
| 分辨率 | 1280x800（1,024,000像素） |
| 触摸屏 | 电容式 |
| 声像图 | SoundMapTM图像 |
| 图像存储 | |
| 存储容量 | 128GB |
| 图像格式 | 可见光图像与 SoundMapTM(.JPG)图像混合 |
| 视频格式 | 可见光视频与 SoundMapTM(.MP4)视频混合 |
| 视频时长 | 最长5分钟 |
| 数字导出 | 通过USB-C传输 |
| 声学测量和分析 | |
| 灵敏度（典型） | -26 dBFS |
| 信噪比（典型） | 73 dBA |
| 分类和量化 | |
| LeakQTM | 泄漏速率，以及泄漏成本估算 |
| PDQ ModeTM | 局部放电类型分类、局部放电的概率估算、实时显示PRPD图谱 |
| 频带选择 | 用户可选（通过用户预设或手动输入） |
| 电池 | |
| 电池 | 标配2块现场可更换的充电锂离子电池 |
| 电池续航 | >3.5小时 |
| 电池充电时间 | <3小时 |
| 电池充电系统 | USB-C内置充电或电池单独充电(需选配充电底座套装) |
| 软件 | |
| 易于使用 | 直观的用户界面 |
| 声学参数：显示 dB 标度 | 打开/关闭 |
| 声学参数：配置文件 | 预设捕获配置文件 |
| 声学参数：高频 | 有 |
| 声学参数：多源 | 显示单源或多源 |
| 调色板：颜色 | 3种：灰度、铁红色和蓝红色 |
| 调色板：叠加透明度 | 有：1-100% |
| 灰度模式 | 有 |
| 目标中心标记 | 打开/关闭，显示目标中心点的dB级别读数 |
| 频谱趋势图 | 频率和 dB 等级 |
| 泄漏值 | 泄漏成本、泄漏量 |
| 主管理菜单 | 有 |
| 标注 | 资产名称；资产ID；资产类型；泄漏类型；气体类型；压力 |
| 照片备注 | 最多4张照片备注 |
| 资产检查状态 | “调整后”；“调整前”；“待定” |
| 资产 ID | 文本输入和基于二维码的自动资产 ID 识别 |
| 行动注释 | 行动要求、行动优先级、行动说明 |
| 频率范围 | 手动/自动 |
| 报告功能 | 支持，本机一键生成报告并存储 |
| 其他 | 工作条件、天气情况说明 |
| 一般技术指标 | |
| 三脚架支架/连接器 | 有：1/4"-20 |
| LED照明 | 有 |
| USB | 2xUSB-C |
| 无线 | Wi-Fi，蓝牙 |
| 工作温度 | -10至45°C |
| 存储温度 | -20至70°C，不带电池 |
| 相对湿度 | 10至95% 无冷凝 |
| 尺寸（高x宽x长） | 235mmx154mmx46mm |
| 重量（含电池） | 1.2 kg |
| 防护等级 (IP) | IEC60529: IP54 |
| 保修期 | 2年 |
| 自诊断通知 | 阵列健康测试，用于确定何时需对麦克风阵列进行维护 |
| 支持语言 | 简体中文 |
| 符合 RoHS 指令 | 是 |
| 安全性 | |
| 一般安全 | IEC61010-1：污染等级2 |
| 国际电磁兼容性 (EMC) | IEC61326-1：工业电磁环境，CISPR 11：第1组，A类 |
|
¹ 具体取决于环境条件 |
|
ii1020C声学成像仪应用场景
空气/二氧化碳管线泄漏
冷媒泄漏检测
罐体气密性检测
气压驱动关节泄漏
运输车连接处
空压机房泄漏
生产线气泄漏
配气室气体泄漏Fluke ii1020C工业声学成像仪精准的泄漏检测
ii1020C声学成像仪局部放电检测
高效巡检：202个数字式MEMS麦克风结合升级算法，-26dBFS高敏成像，1300万高清像素辅以3倍数码变焦，快速定位绝缘子、变压器、开关装置及高压线路的局部放电和电晕放电。
智能诊断：将局放声波转化为直观的视觉图像，集成机器学习模型，PDQ模式可自动识别放电类型并评估概率，实时PRPD图谱，提升诊断效率。
宽频范围：2kHz-100kHz，及早发现潜在绝缘缺陷，避免设备故障或弧闪事故。
安全可靠：检测距离可达120米，保障人员安全，减少意外风险，降低经济损失，适合高压电工、电气测试及电网维护团队。
简单易用：界面直观，轻松上手，可自动跟随高能量信号源的频段。机身重量近1.2千克，单手手持不费力，是电力运维的智能检测利器。
需要进行局部放电检测的关键区域：
绝缘子
变压器
高压电线
开关装置
避雷器
母线
高压线圈
断路器
电容器
Fluke ii1020C工业声学成像仪局部放电检测
Fluke ii1020C声学成像仪气密性检测
精准检测：搭载202个数字式 MEMS麦克风和升级算法，-26dBFS高敏成像，可识别低压力、低密度或小尺寸的微小泄漏。
产品研发：保障产品以及关键部件的密封性能达标，包括但不限于风电叶片、发动机、燃油系统、空调系统等。
设备检测：适用于化工反应釜、压力容器、管道系统等密封设备，保障其在高压、高温或腐蚀性环境下的安全运行。
预防维护：在投产前或大修后进行气密性检测，避免能源浪费、环境污染及安全事故，提升设备长期稳定性。
Fluke ii1020C声学成像仪应用行业
制造业（汽车、机械、风电叶片制造等）
石油和天然气
化工行业
电力行业
新材料生产
航空航天
HVAC（暖通空调）
建筑行业
医疗设备
家电行业
Fluke ii1020C工业声学成像仪气密性检测
快速排查、高效定位 快速排查、高效定位
Fluke ii1020C声学成像仪集气体泄漏检测、局部放电定位和气密性测试于一体，是一款多功能智能检测设备。该设备配备 7 英寸 LCD 触摸屏，可一键捕获实时图像，能帮助工程师快速完成大面积扫描和故障定位。其核心的 SoundSight™ 声学成像技术将声波信号转化为可视图像，大幅提高了复杂工业环境下的故障排查效率。
轻松部署、保障安全 轻松部署、保障安全
作为工业检测领域的优秀品牌，福禄克始终将安全作为产品设计的核心理念。Fluke ii1020C声学成像仪采用创新的 202个麦克风阵列布局和智能算法，最远可在 120米距离外检测气体泄漏和局部放电，有效预防潜在的安全事故。此外，该设备采用一体化设计，无需外接线路或附加装置，彻底规避了现场作业时设备缠绕的风险。
高电压设备运维时，福禄克创新的 SoundSight™ 声学成像技术通过捕捉声波反射信号，实现了柜体免开箱检测，大幅提升了检测安全性和工作效率。
智检多能、效领未来 智检多能、效领未来
Fluke ii1020C集成了气体泄漏检测、局部放电定位和气密性测试三大核心功能，实现了一机多用的高效检测方案。这款多功能设备可独立完成复杂工况下的故障排查，适用于电力、石化、制造、化工等多个行业的检测需求。其智能化功能支持视频录制和高清拍照，图片标记和文本批注，设备端一键生成报告，这将传统检测流程优化 40% 以上，显著提升了工作效率和检测准确性，为现代化工业检测提供了完整的解决方案。
无需培训、轻松上手 无需培训、轻松上手
Fluke ii1020C声学成像仪采用直观简单的操作界面，用户无需专业培训即可快速上手。一键即可开机，设备智能跟随高能量信号源的频段（也可手动选择特定频段），快速进入扫描状态，精准定位气体泄漏、局部放电等问题。这种即开即用的设计理念，不仅降低了使用门槛，还确保了检测工作的高效开展，特别适合现场快速排查和多点检测的应用场景。
