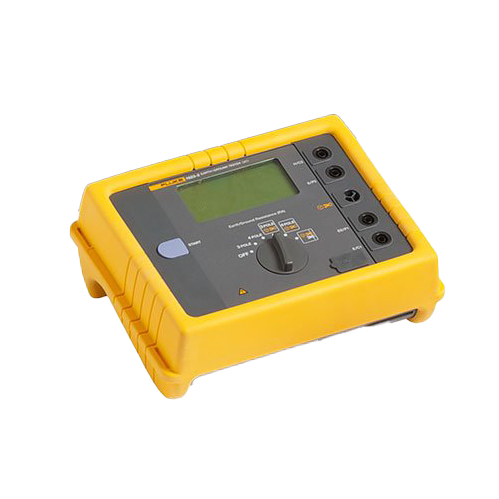

Fluke1623-2 KIT接地电阻测试仪是一款高效且功能全面的接地测试设备，专为满足各种接地系统测试需求而设计。该测试仪具备多种接地测量模式，包括三极和四极电位降法、四极土壤电阻率测试、选择性测试以及无桩测试，这些功能使得它在工程应用中极具实用性。



无桩测试：革新的测量方式

Fluke1623-2 KIT的一大亮点是无桩测试功能。通过仅使用两个钳口，无需传统的接地桩，即可测量接地回路电阻。这一革新性的测量方法特别适用于已有接地系统的建筑物。测试过程非常简便：只需将两个钳口分别夹在接地棒上，其中一个钳口感应已知的固定电压，另一个则负责测量通过的电流，随后测试仪便会自动计算出接地棒的电阻值。



该方法在简化测试流程的同时，保留了接地系统的完整性，因为测试过程中不需要断开接地棒。这意味着用户可以在之前难以执行测试的环境中进行测量，比如建筑物内部或者难以接触到地面的电缆塔位置。虽然这种方法在大多数情况下非常实用，但若仅有一条接地通路（如住宅应用中常见），无桩测试可能无法提供准确结果，此时需要使用传统的电位降测试法。



多功能性：满足各种接地测量需求

Fluke1623-2 KIT拥有四种不同的接地测量方法，使其成为一款功能全面的测试仪。除了无桩测试外，用户还可以进行三极和四极电位降法接地电阻测试，以及四极土壤电阻率测试。这些方法适用于各种复杂的接地系统，使得该设备在建筑、通信、电力等多个行业中得到广泛应用。



- 三极和四极电位降法：适合传统的接地电阻测量，需要使用地桩。（使用地桩）

- 四极土壤电阻率测试：帮助评估土壤的导电性能，通常用于预判接地系统的安装位置。（使用地桩）

- 选择性测试：通过结合地桩和钳口进行测试，尤其适合多接地棒系统的测量。（使用地桩和 1 个钳口）



易于使用：提高测试效率

Fluke1623-2 KIT的设计强调了用户体验的便利性。它的操作界面非常简洁，用户只需通过旋转开关和启动按钮即可进行测试。每次测试时，设备还会提示所需的工具（如地桩或钳口），让用户能快速上手。此外，测试仪的旋转开关较大，即使戴着手套也可以轻松操作，适合户外工作场景。



高防护等级：应对严苛的工作环境

Fluke1623-2 KIT具有 IP56 防护等级，意味着它可以在各种恶劣的户外环境中使用。这款测试仪不仅防水防尘，还配备了坚固的橡胶保护盖，确保设备在恶劣条件下依旧能正常运行。其坚固的设计使得它在建筑工地、通信塔等环境中尤为适用。



数据存储与传输：便于记录与分析

这款接地电阻测试仪还具备 USB 数据存储和传输功能，允许用户将测试结果保存至设备，并通过 USB 端口轻松下载。这种设计极大地方便了数据的管理和分析，特别是在需要对多个测试点进行长期监控时，用户可以高效地管理数据，提升工作效率。



Fluke1623-2 KIT具有详细的技术规格，确保其在各种应用场景下的测量精度和可靠性。以下是一些关键参数：

- 显示屏：1999 位液晶显示，具有特殊符号显示功能，配备荧光灯背光源，数位高度为 25 mm。

- 存储器：内部存储器可保存多达 1500 条测试记录，数据通过 USB 端口可轻松导出。

- 工作温度范围：-10°C至50°C，适用于各种气候条件。

- 电源：6 节 1.5V AA 碱性电池，电池寿命可支持超过 3000 次测量。

- 重量：1.1 公斤（含电池），整体便携箱重量为 7.6 公斤，方便携带和使用。

通用技术指标
显示屏：1999 位液晶显示	采用特殊符号显示，数位高 25 mm，荧光灯背光源
用户界面	通过TURN（旋转）和START（启动）单键设计实现即时测量。 唯一操作元件为旋转开关和 START（启动）按钮。
坚固、防水、防尘	仪器专为严苛的环境条件而设计（橡胶保护盖，IP56）
存储器	通过 USB 端口可访问内部存储器存储的多达 1500 条记录
温度范围
工作温度	-10 °C至50 °C（14 °F至122 °F）
存放温度	-30 °C至60 °C（-22 °F至140 °F）
温度系数	± 读数的 0.1% /°C <18 °C >28 °C
固有误差	请参照基准温度范围，一年保证
操作误差	请参照工作温度范围，一年保证
气候等级	C1 (IEC654-1)，-5°C至+45 °C（23 °至+115° F） 5%至95%RH
防护类型	按照 EN60529，壳体防护等级为 IP56； 电池盖防护等级为 IP40
安全性	采用双重和/或加强绝缘保护。对地最大50V。 IEC61010-1：污染等级2
EMC（辐射抗扰性）	IEC61326-1：便携式
质量体系	按照 DIN ISO 9001 标准开发、设计和生产
外部电压	最大外部电压= 24V（直流和交流<400Hz） 禁止测量更高值
外部电压抑制比	>120 dB (162/3、50、60 和 400 Hz)
测量时间	通常为 6 秒
最大过载	250 Vrms（属于误用）
辅助电源	6 x 1.5 V 碱性电池 (AA LR6)
电池寿命范围	通常大于 3000 次测量
尺寸（宽 x 高 x 深）	250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)
重量	1.1 kg (2.43 lb)，含电池 7.6 kg（16.8 lb）（便携箱中含附件和电池）
RA 三极接地电阻测量 (IEC 1557-5)
开关档位	RA 三极
分辨率	0.001 Ω至10 Ω
测量范围	0.020 Ω至19.99 kΩ
精度	±（读数的 2% + 3 位数）
操作误差	±（读数的 5% + 3 位数）
测量原理：电流/电压测量
测量电压	Vm = 48 V（交流）
短路电流	> 50 mA
测量频率	128 Hz
探针电阻 (RS)	最大 100 kΩ
辅助接地电极电阻 (RH)	最大 100 kΩ
RH 和 RS 的附加误差	RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2%
使用误差指示器监测 RS 和 RH。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。
RA 四极接地电阻测量 (IEC 1557-5)
开关档位	RA 四极
分辨率	0.001 Ω至10 Ω
测量范围	0.020 Ω至19.99 kΩ
精度	±（读数的 2% + 3 位数）
操作误差	±（读数的 5% + 3 位数）
测量原理：电流/电压测量
测量电压	Vm = 48 V（交流）
短路电流	> 50 mA
测量频率	128 Hz
探针电阻 (RS + RES)	最大 100 kΩ
辅助接地电极电阻 (RH)	最大 100 kΩ
RH 和 RS 的附加误差	RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2%
使用误差指示器监测 RS 和 RH。 自动量程选择。
使用电流钳的 RA 三极选择性接地电阻测量（RA 使用钳口）
开关档位	RA 三极，使用钳口
分辨率	0.001 Ω至10 Ω
测量范围	0.020 Ω至19.99 kΩ
精度	±（读数的 7% + 3 位数）
操作误差	±（读数的 10% + 5 位数）
测量原理：电流/电压测量（用外接电流钳）
测量电压	Vm = 48 V（交流）
短路电流	> 50 mA
测量频率	128 Hz
探针电阻 (RS)	最大 100 kΩ
辅助接地电极电阻 (RH)	最大 100 kΩ
使用误差指示器监测 RS 和 RH。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。
使用电流钳的 RA 四极选择性接地电阻测量（RA 使用钳口）
开关档位	RA 四极，使用钳口
分辨率	0.001 Ω至10 Ω
测量范围	0.020 Ω至19.99 kΩ
精度	±（读数的 7% + 3 位数）
操作误差	±（读数的 10% + 5 位数）
测量原理：电流/电压测量（用外接电流钳）
测量电压	Vm = 48 V（交流）
短路电流	> 50 mA
测量频率	128 Hz
探针电阻 (RS)	最大 100 kΩ
辅助接地电极电阻 (RH)	最大 100 kΩ
使用误差指示器监测 RS 和 RH。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。
无桩接地回路测量（2 个钳口）
开关档位	RA 四极，2 个钳口
分辨率	0.001 Ω至10 Ω
测量范围	0.020 Ω至19.99 kΩ
精度	±（读数的 7% + 3 位数）
操作误差	±（读数的 10% + 5 位数）
测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量
测量电压	Vm = 48 V（交流）
测量频率	128 Hz
噪声电流 (IEXT)	对地最大IEXT = 10 A（交流）(RA < 20 Ω)
	对地最大IEXT = 2 A（交流）(RA > 20 Ω)
自动量程选择。 仅当按照指定的最小距离使用推荐的电流钳进行测量时，有关无桩接地回路测量的信息才有效。

测量模式的精度与适用性

该测试仪在不同的测量模式下具备高精度与适应性。在 RA 三极接地电阻测量中，它的测量范围为 0.020 Ω至19.99 kΩ，精度达到 ±（读数的 2% + 3 位数）。操作误差约为 ±（读数的 5% + 3 位数），保证了测量结果的可靠性。

无桩接地回路测量也具有较高的精度，测量范围同样为 0.020 Ω至19.99 kΩ，精度为 ±（读数的 7% + 3 位数），操作误差为 ±（读数的 10% + 5 位数）。这种多重精度保证使得设备在实际操作中能保持高度的可靠性和稳定性。



Fluke1623-2 KIT接地电阻测试仪以其强大的功能、多样的测量模式和高便捷性，为各类接地系统测试提供了全面的解决方案。无论是在建筑工地、电力设施、通信塔还是其他工业领域，该设备都能有效应对各种复杂的接地环境。同时，它的高防护等级和坚固的设计，使其适用于各种严苛的工作条件。在数据存储与分析方面，Fluke1623-2 KIT也提供了便利的工具，帮助用户更高效地管理测试结果。总体而言，这款接地测试仪无论是在性能、易用性还是耐用性方面，都能满足专业人员的多样需求。Fluke1623-2 KIT是您进行接地系统测试的理想选择之一。
