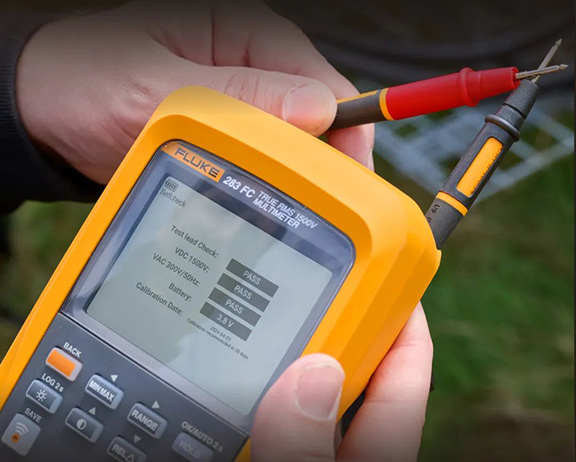

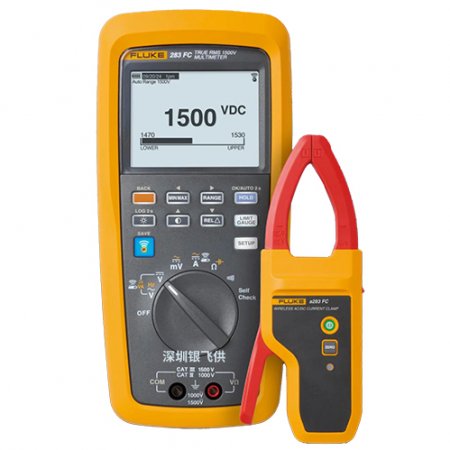

Fluke-283FC/PV太阳能数字万用表和无线电流钳表
Fluke-283FC/PV真有效值CAT III 1500V太阳能数字万用表和无线电流钳表技术资料 安全测量满足CAT III 1500V/CAT IV 1000V 安全等级:Fluke-283FC数字万用表、aFluke283FC无线电流钳表、TL175-HV 硅胶测试线和 CAT III 1500V 安全等级 Staubli MC4 测试线。 真有效值无线电流钳表: 采用薄钳口设计,可测量高达 60A 的交流和直流电流,便于在汇流箱和狭小空间中操作。 功能丰富,保障安全:交流/直流电压(V、mV)、交流/直流功率 (VA)、通断性、电阻、电容、交流/直流电流、Hz、目视......
产品描述
Fluke-283FC/PV真有效值CAT III 1500V太阳能数字万用表和无线电流钳表技术资料
安全测量满足CAT III 1500V/CAT IV 1000V 安全等级:Fluke-283FC数字万用表、aFluke283FC无线电流钳表、TL175-HV 硅胶测试线和 CAT III 1500V 安全等级 Staubli MC4 测试线。
真有效值无线电流钳表: 采用薄钳口设计,可测量高达 60A 的交流和直流电流,便于在汇流箱和狭小空间中操作。
功能丰富,保障安全:交流/直流电压(V、mV)、交流/直流功率 (VA)、通断性、电阻、电容、交流/直流电流、Hz、目视和声音极性指示、用户自定义的量程范围和仪表就绪自检。
为太阳能专业人士提供无与伦比的安全性和便利性。
CAT III 1500V/CAT IV 1000V True-RMS FlukeFluke-283FC数字万用表和AFluke283FCTrue-RMS 无线电流钳表为在高达 1500V 的直流环境中作业的技术人员树立了新标准。无论您从事的是大规模太阳能光伏 (PV) 阵列、风力发电、电气化铁路还是数据中心工作,FlukeFluke-283FC的设计都能增强检测安全性并提高生产率,同时为您提供准确、可靠和可重复的结果。
F-283FC/PV随附符合 CAT III 1500V DC 安全等级的附件
这些附件让您能够在高电压环境中工作时保持信心,同时提供出色的安全保障。Staubli MC4 测试线允许快速实现可靠、安全的太阳能组件或组件串连接,以测试高达 1500V DC 的直流电压。TL175-HV CAT III 1500V/CAT IV 1000V 安全等级 TwistGuard™ 硅胶测试线可提供更大的灵活性。
其他功能
- 高精度电压测量,帮助一线人员精确排除故障。
- 可测量高达 60A 的交流/直流电流(使用AFluke283FC无线电流钳表时)。
- 目视和声音极性指示器,有助于防止太阳能组件接线问题。
- 用户定义的量程范围帮助快速判断故障是否排除。
- 万用表自检功能确保仪表准备好测试。
- 通过 Fluke ConnectTM 可在移动设备上查看保存和记录的测量值。
主要特性
- 使用安全等级为 CAT III 1500V/CAT IV1000V的万用表进行安全测量
- 包含安全等级为 CAT III 1500V/CAT IV1000V的 TL175-HV高级测试导线
- 用户定义的测试量程可用于快速决定是否通过
- 独有的万用表就绪自检功能
- 带开/关功能的视觉和音频极性指示器,防止意外接线问题
- 使用安全等级为 CAT III 1500V/CAT IV1000V的万用表进行安全测量
- 包含安全等级为 CAT III 1500V/CAT IV1000V的 TL175-HV高级测试导线
- 用户定义的测试量程可用于快速决定是否通过
- 独有的万用表就绪自检功能
- 带开/关功能的视觉和音频极性指示器,防止意外接线问题
用户定义的量程范围
该功能是大型光伏项目中的省时工具,用户可以设置限值警告,并通过目视和声音指示快速评估系统性能。通过专用按钮轻松设置新的测量参数或从之前的参数配置文件中选择。
CAT III 1500V/CAT IV 1000V安全等级
该设备符合 IEC 61010-2-032 和 IEC 61730-1安全标准,提供高电压测量的全面光伏故障排除解决方案。
独特的万用表就绪自检
该功能让用户确信仪表在下次读数前处于正常工作状态,避免重复工作。
测量范围
- 交流电压、直流电压、交流/直流功率、通断性、电阻、电容等功能提供多样化测量范围。
- 提供1500V的CAT III和1000V的CAT IV安全等级,确保设备安全可靠。
无线电流钳表
aFluke283FCTrue-RMS无线电流钳表适用于太阳能、电气和工业应用,能够测量高达 60A 的交流和直流电流,提供准确可靠的读数。
同时测量电压和电流
与Fluke-283FC配合,用户可以同时测量电压和电流,并自动计算功率。
记录和保存
Fluke283FC万用表提供实时时钟标记,每次测量都带有时间和日期戳,确保数据记录准确。测量结果可传输至Fluke Connect 以作进一步分析。
Fluke Connect™ 和 Fluke Cloud™ 存储系统
Fluke Connect™ 提供便捷的无线测量数据传输和云端存储功能,便于趋势分析、数据分享和报告生成。
Fluke-283FC/PV技术规格
- 工作温度:-10 °C 到 60 °C
- 存储温度:-30 °C 到 70 °C
- 电磁兼容性:IEC 61326-1、IEC 61326-2-2
- 跌落测试:2 米
- 防护等级:IP52
- 电池续航:> 150 小时(不开背光时)
FlukeAFluke283FC无线电流钳表规格
- 工作温度:-10 °C 到 60 °C
- 量程:60A
- 分辨率:0.01A
- 精度:1.5%+0.15A
功能 | 量程 | 分辨率 | 准确度 |
交流电压[1] | 6.000V | 0.001V |
1.0%+3 (45Hz至500Hz) |
60.00V | 0.01V | ||
600.0V | 0.1V |
2.0%+3 (500Hz至1 kHz) |
|
1000V | 1V | ||
直流电压[1] | 6.000V | 0.001V | 0.09%+3 |
60.00V | 0.01V | ||
600.0V | 0.1V | ||
1500V | 1V | 0.15%+2 | |
AC mV | 600.0 mV | 0.1 mV |
1.0%+3 (45Hz~ 500Hz) 2.0%+3 (500Hz~ 1,000Hz) |
DC mV | 600.0 mV | 0.1 mV | 0.09%+2 |
通断性 | 600 Ω | 1 Ω | |
电阻 | 600.0 Ω | 0.1 Ω | 0.5%+4 |
6.000 kΩ | 0.001 kΩ | ||
60.00 kΩ | 0.01 kΩ | ||
600.0 kΩ | 0.1 kΩ | ||
6.000 MΩ | 0.001 MΩ | ||
50.00 MΩ | 0.01 MΩ | 1.5%+4 | |
电容 | 1000 nF | 1 nF | 1.2%+2 |
10.00 μF | 0.01 μF | ||
100.0 μF | 0.1 μF | ||
9999 μF | 1 μF | 10%(典型) | |
频率 | 99.99Hz | 0.01Hz | 0.1%+2 |
999.9Hz | 0.1Hz | ||
9.999 kHz | 0.001 kHz | ||
99.99 kHz | 0.01 kHz | ||
ACVA (45~500Hz)[1] | 360.0VA | 0.1VA | 2%+1.0VA |
3.600 kVA | 0.001 kVA | 2%+0.01 kVA | |
36.00 kVA | 0.01 kVA | 2%+0.1 kVA | |
60.00 kVA | 0.01 kVA | 2%+0.15 kVA | |
DCVA[1] | 360.0VA | 0.1VA | 2%+1.0VA |
3.600 kVA | 0.001 kVA | 2%+0.01 kVA | |
36.00 kVA | 0.01 kVA | 2%+0.1 kVA | |
90.00 kVA | 0.01 kVA | 2%+0.25 kVA | |
最小值-最大值-平均值 | 对于直流电功能,准确度是指测量功能 ± 12 个持续时间超过 350 毫秒的变化计数的指定准确度。 | ||
对于交流电功能,准确度是指测量功能 ± 40 个持续时间超过 900 毫秒的变化计数的指定准确度。 |
环境指标
工作温度 | -10 °C 至60 °C |
存储温度 | -30°C 至+70°C |
湿度(无冷凝) | 0% 至90%,5 °C 至30 °C |
0% 至75%,30 °C 至40 °C | |
0 % 至45 %,40 °C 至60 °C |
保修期和保护
电磁兼容性 | IEC 61326-1,IEC 61326-2-2,便携式,Group 1,ClassA |
过电压类别 | CAT III 1500V, CAT IV 1000V |
机构认证 | ETL(美洲及欧洲、中东和非洲)、CSA(亚太地区)、CE、英国 CA |
跌落测试 | 2 米(6.5 英尺)跌落测试 |
防护等级 | IP52 |
保修期 | 终身保修(需满足限制条件) |
机械和通用技术指标
计数 | 6000 |
尺寸 | 22.5 cm × 10.5 cm × 5.7 cm (8.8 in × 4.1 in × 2.2 in) |
重量 | 0.7 kg (1.5 lb) |
电池续航 | 在不开背光的情况下通常> 150 小时(3 节AA 碱性电池) |
在连接到无线电流钳的情况下通常> 100 小时(3 节AA 碱性电池) |
