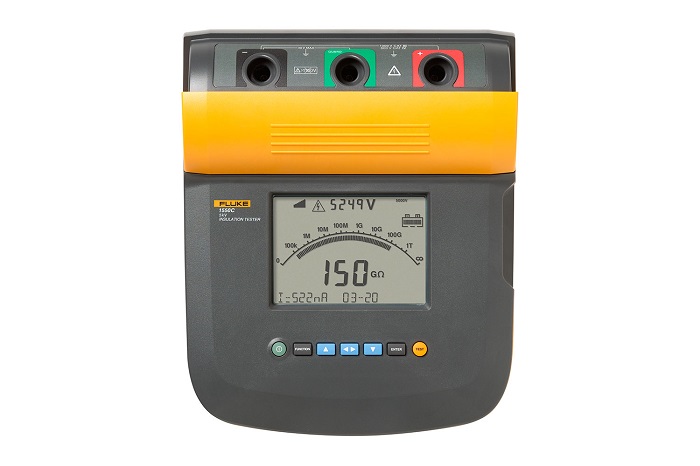

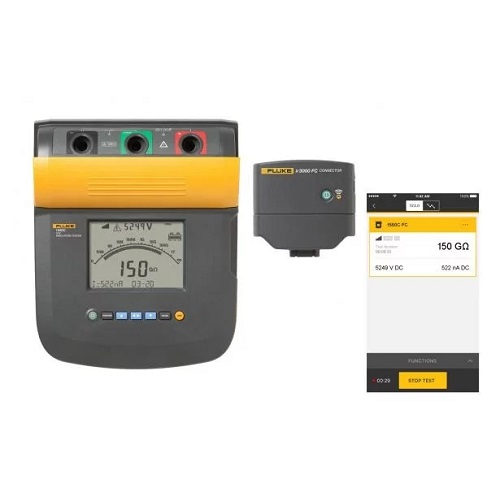

FLUKE-1550C FC绝缘电阻测试仪
FLUKE-1550C绝缘电阻测试仪是一台专业级高压设备检测利器 。在当今的电气检测领域,对高压设备的绝缘性能进行准确、高效的测试至关重要。 福禄克 (Fluke)公司凭借其卓越的工程技术和对品质的不懈追求,推出了FLUKE1550C绝缘电阻测试仪,这款仪器专为满足高压应用的需求而设计,是预防性维护和故障预测的理想工具。 卓越的测试能力 FLUKE1550C绝缘电阻测试仪 以其高达5kV的测试电压,覆盖了广泛的绝缘测试范围,适用于开关设备、电机、发电机和电缆......
产品描述
FLUKE-1550C绝缘电阻测试仪是一台专业级高压设备检测利器。在当今的电气检测领域,对高压设备的绝缘性能进行准确、高效的测试至关重要。福禄克(Fluke)公司凭借其卓越的工程技术和对品质的不懈追求,推出了FLUKE1550C绝缘电阻测试仪,这款仪器专为满足高压应用的需求而设计,是预防性维护和故障预测的理想工具。
卓越的测试能力
FLUKE1550C绝缘电阻测试仪以其高达5kV的测试电压,覆盖了广泛的绝缘测试范围,适用于开关设备、电机、发电机和电缆等多种高压设备。这一特性使其能够轻松应对各类高压应用场景,确保设备的安全稳定运行。
安全保障与操作便捷性
安全始终是福禄克公司设计产品的首要考量。FLUKE1550C不仅达到了CAT IV 600V的安全等级,还配备了警告功能,能够提醒用户存在的线电压,并在感应到交流或直流600V时给出读数,大大提高了用户操作的安全性。此外,仪器提供了多种测试电压选择,从250V到1000V以50V步长递增,1000V以上则以100V步长递增,用户可根据实际需求灵活调整。
数据存储与高效管理
FLUKE1550C配备了测量存储器,能够在多达99个存储位置中保存测量值,并为每个位置指定唯一的用户定义标签,极大地方便了数据的检索和管理。这对于预防性维护计划的执行尤为重要,能够帮助用户提前发现设备的潜在故障,减少停机时间和维修成本。
较先进的测量技术
该仪器不仅具备基本的绝缘电阻测量功能,还自动计算介质吸收比(DAR)和极化指数(PI),无需额外设置即可获得全面准确的测试结果。其防护系统在高阻抗测量时能有效消除表面泄漏电流对测量结果的影响,确保数据的准确性。同时,仪器还提供了电容和泄漏电流测量功能,以及用于击穿测试的斜坡功能,满足用户多样化的测试需求。
电气技术指标
所规定的测试仪精度是指校准之后一年内在0°C至35°C 工作温度下的精度。 工作温度超出该范围(-20°C至0°C和35°C至50°C)时,精度需增加 ±0.25%/°C ,但在20% 误差范围内,精度需增加±1%/°C。 |
||
绝缘电阻测量 | ||
测试电压(直流) | ||
250 V | 量程 |
< 250 kΩ 250 kΩ至5 GΩ 5 GΩ至50 GΩ > 50 GΩ |
精度(± 读数) |
未指定 5% 20% 未指定 |
|
500 V | 量程 |
< 500 kΩ 500 kΩ至10 GΩ 10 GΩ至100 GΩ > 100 GΩ |
精度(± 读数) |
未指定 5% 20% 未指定 |
|
1000 V | 量程 |
< 1 MΩ 1 MΩ至20 GΩ 20 GΩ至200 GΩ > 200 GΩ |
精度(± 读数) |
未指定 5% 20% 未指定 |
|
2500 V | 量程 |
< 2.5 MΩ 2.5 MΩ至50 GΩ 50 GΩ至500 GΩ > 500 GΩ |
精度(± 读数) |
未指定 5% 20% 未指定 |
|
5000 V | 量程 |
< 5 MΩ 5 MΩ至100 GΩ 100 GΩ至1 TΩ > 1 TΩ |
精度(± 读数) |
未指定 5% 20% 未指定 |
|
条形图范围 | 0至1 TΩ (1550C) - 0至2 TΩ (1555) | |
绝缘测试电压精度 | -0%,在 1 mA 电流时为 +10% | |
感应交流电源电流抑制 | 最大 2 mA | |
容性负载充电速率 | 5 s/μF | |
容性负载放电速率 | 1.5 s/μF | |
漏电测量 | 量程 | 1 nA至2 mA |
精度 | ± (5% + 2 nA) | |
电容测量 | 量程 | 0.01 μF至15.00 μF |
精度 | ± (15% rdg + 0.03 μF) | |
计时器 | 量程 | 0至99 分钟 |
分辨率设置 | 1 分钟 | |
分辨率指示 | 1 秒 | |
带电电路警告 | 警告范围 | 30 V至660 V 交流/直流电压,50/60 Hz |
电压精确度 | ± (15% + 2 V) | |
软件规格 |
FlukeView Forms™ 基本软件要求使用运行Windows XP、 Windows Vista、Windows 7和Windows 8 的 PC。 |
|
通用技术规格 | ||
显示屏 | 75 x 105 mm | |
电源 | 12 V 铅酸可充电电池,Yuasa NP2.8-12 | |
充电器输入(交流电) | 85 V至250 V 交流电,50/60 Hz,20 VA | |
此 II 级(双绝缘)器械提供 1 级(接地)电源线。接地保护端子(接地引脚)不是内部连接的。 额外的插脚仅用于增加插头的牢固度。 |
||
尺寸 | 269 x 277 x 160 mm (10.6 x 10.9 x 6.3 in) | |
重量 | 3.7 kg (8.2 lb) | |
工作温度 | -20°C至50°C(-4 °F至122 °F) | |
存放温度 | -20°C至65°C(-4 °F至149 °F) | |
湿度 | 31°C 以内时 80%,50°C 时线性下降至 50% | |
海拔 | 2000 m | |
外壳密封 | IP40 | |
输入过载保护 | 1000 V AC | |
电磁兼容性 | EN 61326 | |
符合安全标准 |
IEC 61010-1:过压类别 II,污染等级 2。 IEC 61010-2-030:测量 600V CAT IV / 1000V CAT III IEC 61557-1、IEC 61557-2 |
人性化设计与耐用性
FLUKE1550C采用了大型数字/模拟液晶显示屏,便于用户查看读数。其长效能电池设计在两次充电之间可进行750次以上的测试,确保了长时间使用的便利性。此外,仪器还配备了多种可选附件和内含附件,如加长测试线组、重型鳄鱼夹线、红外线适配器等,进一步提升了其适应性和实用性。
FLUKE1550C绝缘电阻测试仪凭借其卓越的测试能力、安全保障、数据存储与高效管理、先进的测量技术以及人性化设计与耐用性,成为了高压设备检测领域的佼佼者。无论是预防性维护还是故障预测,它都能为用户提供可靠的支持和保障。如果您正在寻找一款专业级的高压绝缘电阻测试仪,FLUKE1550C是您的可选范围之一。
文章来源于FLUKE-1550C FC绝缘电阻测试仪
装箱清单和随机附件

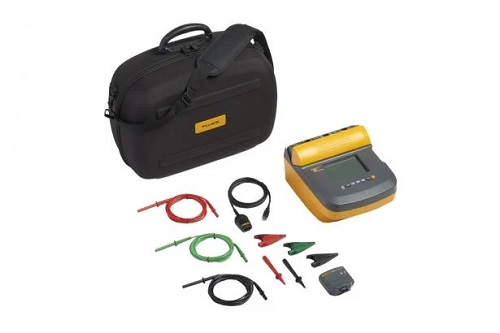

Fluke1550C Kit/1550C FC Kit 5 kV 绝缘测试仪套件包括:
带鳄鱼夹的测试电缆(红色、黑色、绿色)
带接口电缆的红外线适配器
交流电源线
IP67 硬质箱
校准证书
快速参考卡
Fluke1550C/1550C FC 5 KV绝缘电阻测试仪包括:
带鳄鱼夹的测试线(红色、黑色、绿色)
带接口电缆的红外线适配器
交流电源线
软便携包
快速参考卡
