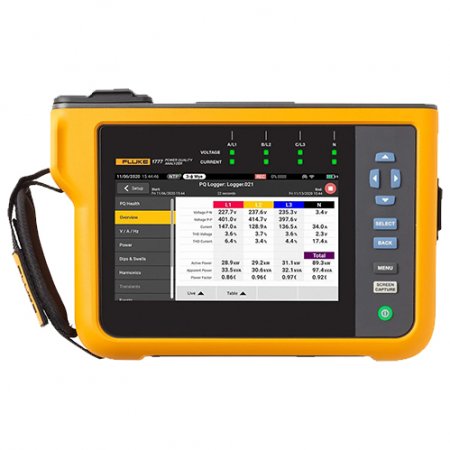

Fluke-1777高端三相电能质量分析仪
Fluke-1777高端三相电能质量分析仪 。Fluke-1777是一款先进的三相 电能质量分析仪 ，专为复杂电力系统的深度分析和故障诊断而设计。作为Fluke电能质量分析仪系列中的旗舰产品，它集成了多项尖端技术，为电力工程师和技术人员提供了强大的分析工具。 Fluke-1777主要功能： 1. 全面的电能质量测量 - 电压、电流、频率、功率因数 - 有功功率、无功功率、视在功率 - 谐波分析（可达150次谐波） - 间谐波分析 - 电压波动和闪变 - 三相不平衡度分析 2. 高速瞬态捕......
产品描述
Fluke-1777高端三相电能质量分析仪。Fluke-1777是一款先进的三相电能质量分析仪，专为复杂电力系统的深度分析和故障诊断而设计。作为Fluke电能质量分析仪系列中的旗舰产品，它集成了多项尖端技术，为电力工程师和技术人员提供了强大的分析工具。
Fluke-1777主要功能：
1. 全面的电能质量测量
- 电压、电流、频率、功率因数
- 有功功率、无功功率、视在功率
- 谐波分析（可达150次谐波）
- 间谐波分析
- 电压波动和闪变
- 三相不平衡度分析
2. 高速瞬态捕捉
- 20 MS/s的采样率
- 可捕捉微秒级电压瞬态
3. 长期数据记录
- 内置32GB存储空间
- 支持长达一年的连续记录
4. 先进的分析功能
- 电机启动分析
- 逆变器效率分析
- 负载特性分析
- 能量损耗计算
5. 实时监测和显示
- 7英寸高分辨率触摸屏
- 实时波形、趋势图和相量图显示
6. 智能事件捕获
- 自动检测和记录电力事件
- 详细的事件波形记录
7. 远程监控和控制
- 以太网接口支持
- 可通过网络远程访问和控制设备
8. 高级报告生成
- 内置报告模板
- 自定义报告功能
- 支持多种格式导出
Fluke-1777技术参数：
1. 电气规格
- 电压测量范围：1-1000 V AC (相-中性)， 1-1732 V AC (相-相)
- 电流测量范围：取决于使用的电流传感器，最高可达6000 A
- 频率测量范围：42.5 Hz - 69 Hz
- 功率测量范围：可达数MW，具体取决于电压和电流
2. 精度
- 电压测量精度：±0.1% of 读数
- 电流测量精度：±0.1% of 读数 ± 0.02% of 量程
- 功率测量精度：±0.5% of 读数 ± 0.05% of 量程
3. 采样和带宽
- 采样率：20 MS/s
- 带宽：DC to 500 kHz
4. 谐波分析
- 可测量至150次谐波
- THD计算基于50个谐波
5. 瞬态捕捉
- 最小检测持续时间：0.05 µs
- 采样率：20 MS/s
6. 数据存储
- 内置存储：32 GB
- 支持SD卡扩展存储
7. 显示屏
- 7英寸TFT彩色触摸屏
- 分辨率：1024 x 600像素
8. 环境规格
- 工作温度：-10°C to +50°C
- 存储温度：-20°C to +60°C
- 湿度：10% to 95% 非冷凝
9. 安全性
- 符合IEC 61010-1标准
- 测量类别：CAT IV 600 V / CAT III 1000 V
10. 物理特性
- 尺寸：约 28 x 19 x 13 cm
- 重量：约 2.5 kg（不含附件）
11. 接口
- USB接口
- 以太网接口
- SD卡插槽
12. 电源
- 锂离子电池，可持续工作7小时以上
- AC电源适配器
FLUKE1777的使用场景有哪些?
Fluke-1777作为高端三相电能质量分析仪，适用于多种复杂的电力系统分析场景。以下是FLUKE1777的主要使用场景：
1. 电力公司
- 输配电系统的电能质量监测
- 变电站设备性能评估
- 电网谐波污染分析
- 电压波动和闪变调查
2. 工业设施
- 大型工厂电力系统故障诊断
- 电机启动特性分析
- 变频器和逆变器效率评估
- 负载平衡和功率因数优化
3. 可再生能源设施
- 风力发电场电能质量分析
- 太阳能发电系统性能评估
- 储能系统效率分析
- 并网点电能质量监测
4. 数据中心
- 不间断电源(UPS)系统性能评估
- 服务器负载特性分析
- 电力系统可靠性评估
- 能源效率优化
5. 商业建筑
- 办公楼宇电力系统健康检查
- 照明系统谐波分析
- 空调系统启动特性研究
- 电梯系统对电网影响评估
6. 医疗设施
- 医院关键设备供电质量监测
- 医疗影像设备电源特性分析
- 备用发电系统性能评估
- 电力系统可靠性提升
7. 交通基础设施
- 铁路供电系统分析
- 机场电力系统监测
- 地铁牵引供电质量评估
- 电动汽车充电站影响分析
8. 船舶和海上平台
- 船舶电力系统性能评估
- 海上钻井平台电能质量监测
- 船舶推进系统电气特性分析
9. 教育和研究机构
- 电力系统研究项目数据采集
- 高级电力质量课程实验
- 新能源技术研发测试
10. 电力系统咨询服务
- 电能质量审计
- 系统升级前后对比分析
- 长期趋势研究和预测
11. 大型活动和临时设施
- 大型演唱会或体育赛事临时供电系统监测
- 户外广播设备供电质量保障
12. *事和航空应用
- *事基地电力系统可靠性评估
- 航空电子设备供电质量分析
在这些场景中，FLUKE1777能够提供深入的电能质量分析，帮助工程师和技术人员识别潜在问题，优化系统性能，提高能源效率，并确保关键设备的可靠运行。其高采样率、长期记录能力和先进的分析功能使其成为解决复杂电力问题的理想工具。
Fluke-1777凭借其全面的功能、高精度的测量能力和强大的分析工具，成为电力系统分析和故障诊断的理想选择之一。它不仅能够满足日常的电能质量监测需求，还能应对复杂的电力问题分析，如谐波污染、瞬态事件和长期趋势分析等。无论是在发电厂、输配电系统，还是在工业和商业设施中，Fluke-1777都能提供可靠的数据支持，帮助用户优化电力系统性能，提高能源效率，并减少停机时间。
