Fluke1773三相电能质量分析仪

福禄克Fluke1770系列三相电能质量分析仪 ,Models: Fluke 1770 Series Three-Phase Power QualityAnalyzers。Fluke-1773 电能质量分析仪 符合国际标准。Fluke1770系列遵循IEC61000-4-30A 类第 3 版的未来标准,提供您所期待的 Fluke 电能质量分析仪的卓越精度。此外,该系列的设计也符合A 类版本的未来要求,并且符合EN50160和IEEE519标准,使您能够提前应对未来的测量需求。 Fluke1770系列三相电能质量分析仪随时随地满足工作需求。现场情况千变万化,您需要一款能够随时随地满足工作......

产品描述

福禄克Fluke1770系列三相电能质量分析仪,Models: Fluke 1770 Series Three-Phase Power QualityAnalyzers。Fluke-1773电能质量分析仪符合国际标准。Fluke1770系列遵循IEC61000-4-30A 类第 3 版的未来标准,提供您所期待的 Fluke 电能质量分析仪的卓越精度。此外,该系列的设计也符合A 类版本的未来要求,并且符合EN50160和IEEE519标准,使您能够提前应对未来的测量需求。

Fluke1770系列三相电能质量分析仪随时随地满足工作需求。现场情况千变万化,您需要一款能够随时随地满足工作需求的电能质量分析仪。Fluke1770系列配备全面的附件和内置功能,使您轻松完成各项任务。其纤薄且符合人体工程学的设计,加上集成式手提带,确保了握持的舒适性。附带的悬挂套件使您能够方便地将分析仪固定在机柜内。集成的内部电源允许仪器直接从被测电路供电,而90分钟的电池续航则确保在未连接带电系统的情况下,您依然能够访问和查看数据。根据您的需求,可通过USB C、USBA、以太网、Wi-Fi 和蜂窝网络等选项,快速便捷地将数据传输至 PC。内置GPS模块和可选的双绝缘天线延长线(用于增强室内GPS信号)使您可以轻松对数据进行时间同步,以便更精确地进行故障排除和分析。

计算电流谐波限值。在使用Fluke-1773Power QualityAnalyzer电能质量分析仪下载数据时,随附的 EnergyAnalyze Plus 软件可以将电压测量和电流谐波统计数据与各种标准(如EN50160 或IEEE519)进行对比,以判断其是否超出合规限值。这一强大的预测性维护功能使您能够在电压失真发生之前监测电流谐波,从而避免意外故障或不合规状况,延长系统的正常运行时间。随着基于逆变器的负载和发电的增加,控制电流谐波的重要性日益凸显,这有助于确保电能质量的可靠性,并防止系统停机。


Fluke1773三相电能质量分析仪


随机附件/装箱清单包装包括Packaging Includes

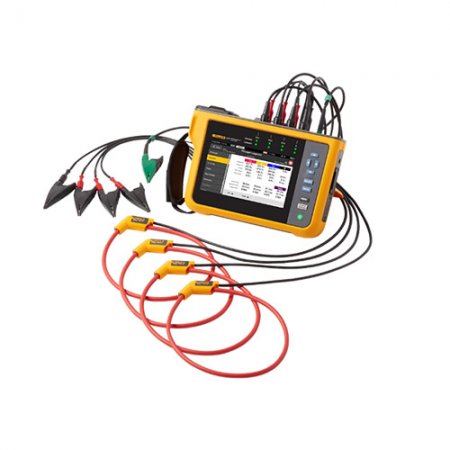

FLUKE-1773 电能质量分析仪,FLUKE-1773 Power QualityAnalyzer
I17XX-FLEX1500 24 个iFlex1500A 24 英寸(2.0 米)电流探头(四个件套),I17XX-FLEX1500 24iFlex1500A 24 IN (2.0M) current probes (set of four)
FLUKE-17XX 扁平电缆电压测试引线 3 相+N,FLUKE-17XX flat cableVoltage test lead 3-phase+N
AC285 黑色鳄鱼夹(四件套),AC285 blackAlligator clips (set of four)
AC285绿色鳄鱼夹,AC285 greenAlligator clip
黑色 1MUSB-C 线缆,Black 1MUSB-C cable
电源线(美国、欧盟、英国、澳大利亚、巴西),Line cords (US, EU, UK,AUS, BRA)
FLK-17XX 0.18M测试引线套装,FLK-17XX 0.18M test lead set
绿色测试引线,Green test lead
电缆标记套件(用于电压和电流),Cable marker set (forVoltageAnd current)
FLUKE-174X-MA-C8 墙上插座适配器,FLUKE-174X-MA-C8 wall outletAdapter
Fluke1773三相电能质量分析仪


Fluke-1773精确三相电能质量分析仪

主要特点

1、高分辨率显示屏
Fluke-1773配备了7英寸TFT电容式触摸屏,分辨率为1024 x 600像素。该显示屏支持带电工作(PPE手套),能够在1000VARC 4级别的条件下操作,确保使用者的安全。
2、多功能数据记录
设备内置8GB内存,支持扩展microSD卡存储,可记录长达8周的数据。Fluke-1773可记录电压、电流、功率等多种参数,并支持每分钟1次的数据采集速率,满足复杂电力系统的监测需求。
3、卓越的环境适应性
Fluke-1773设计坚固,能够在-10°C至50°C的操作温度范围内正常工作,存储温度可达-20°C至60°C,适应各种苛刻的工作环境。
4、先进的安全与保护功能
设备配有防盗保护槽,支持Kensington锁,保障设备安全。电源输入范围广,使用测量电路的安全插头输入时,电压范围为100V至600V;使用MA-C8电源适配器时,电压范围为100V至240V,确保在各种电力环境中的可靠供电。


详细技术参数

电气规格
●电压输入:4个输入端,支持3相和中性线测量,最大输入电压1000Vrms
●电流输入:4个输入端,自动适应不同传感器,支持多种电流钳表和Rogowski线圈
●采样频率:80 kS/s,50/60 Hz条件下
●带宽:DC至30 kHz,用于电能质量测量
●电压瞬态测量范围:±8 kV,1775和1777型号分别具备1 MS/s和20 MS/s的采样率

环境规格
●操作温度:-10°C至50°C
●存储温度:-20°C至60°C
●防护等级:带保护盖时为IEC 60529: IP50,移除保护盖时为IP20
●抗振动性:符合IEC 60721-3-3 / 3M2标准

应用场景
Fluke-1773适用于电力公司、工业制造、设施维护等领域。其高精度、多功能性和坚固设计,使其能够在各种复杂和严苛的电力环境中提供可靠的电能质量监测和分析。
应用 1773 1775 1777
电能分析和负载测试
谐波分析
令人讨厌的断路器跳闸
公共电网电能质量分析
发现由瞬变引起的设备故障

Fluke1770系列三相电能质量分析仪自动测量。更加灵活。卓越的电能质量故障排除能力。
Fluke1770系列三相电能质量分析仪使得电能质量的记录、故障排除和分析变得轻而易举。该系列的设计旨在加快和简化电能质量研究过程,提供自动测量功能、直观的用户界面及设置、卓越的技术规格和简化的报告平台。此外,仪器还可以通过测量电路直接供电,免去寻找插座或使用长延长线的麻烦。
借助1770系列,您将不会错过任何重要的电能质量事件——包括高达8kV的快速瞬变,高频达30kHz的谐波,以及电压、电流和功率的骤降与骤升等测量,从而使您能够全面分析电气系统。

自动数据捕获
无论您是在进行快速系统检查还是深入的电能质量研究,确保数据的一致性至关重要。Fluke1770系列配备独特的测量数据自动捕获系统,确保每次都能准确采集数据,并能根据需要灵活选择和调整特定参数。系统默认会捕获500多个电能质量参数,指导式设置让您在处理系统时轻松选择合适的参数。您可以通过Fluke EnergyAnalyze Plus软件即时查看、下载和共享记录的数据,无需等到记录完成后再进行结果查看或数据分析。

电压输入
输入数量 4 路输入,相对于 PE 的三相和零线(5 个连接器)
测量类别 1000V CAT III/600V CAT IV
最大输入电压 1000V rms/1000V dc (1700Vpk)
额定电压范围 星形和单相:可变 (50V – 1000V)
三角形:可变 (100V – 1000V)
标称电压符合IEC61000-4-30A 类标准 (Vdin) 100V – 690V
输入阻抗 10 MΩ(P-P和P-N 之间)、5 MΩ(P-PE和N-PE 之间)
带宽 直流,高达 30 kHz,用于电能质量测量,不包括瞬变
分辨率 24 位同步采样
采样频率 50/60 Hz 时为 80 kS/s
缩放 1:1,可变,用于电压互感器

电压瞬变
测量范围 ±8 kV
采样速率 1775:1 MS/s
1777:1 MS/s、20 MS/s
带宽 DC 至 1 MHz
触发器 可调触发电平。高频分量上的触发器 > 1.5 kHz
分辨率 14 位同步采样

电流输入
输入数量 4 路输入(三相和零线),为相连传感器自动选择量程
量程 交流 1A 至 1500A,使用 i17XX-FLEX1500 12
1A 至 1500A,使用 i17XX-FLEX1500 24
3A 至 3000A,使用 i17XX-FLEX3000 24
6A 至 6000A,使用 i17XX-FLEX6000 36
40 mA 至 40A,使用夹钳 i40s-EL
4A 至 400A,使用夹钳 i400s-EL
直流 20A 至 2000A,使用夹钳 80i-2010-EL
带宽 DC 至 30 kHz
分辨率 24 位同步采样
采样频率 50/60 Hz 时为 80 kS/s
缩放 1:1,可变
输入电压 夹钳:50mV / 500mV rms;CF 2.8
罗哥夫斯基线圈:15mV/150mV rms @ 50 Hz,18mV/180mV rms @ 60 Hz;CF 4
全部为标称探头量程
输入阻抗 11 kΩ

Aux 输入
有线连接,使用 17XX-AUX 适配器
输入数量 2
输入范围 直流:0V dc 至± 10V dc
0V 至 1000V dc
输入阻抗 直流:2.92 MΩ
比例因数 格式:mx + b(增益和偏移)用户可配置
显示的单位 用户可进行配置(最长 8 个字符,例如 °C、psi 或 m/s)

电压和电流数据采集
输入电源频率 直流,50/60 Hz  15%(42.5 Hz … 57.5 Hz、51 Hz … 69 Hz)
拓扑 1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φAron/Blondel(二元三角形)、3-φ 三角形开放式分支、3-φ 高分支三角形
数据存储 Fluke-1773/1775:8 GB 内存(可使用 microSD 卡扩大内存)
Fluke 1777:32 GB microSD 卡(已安装)
内存容量 典型值:10 个为期 8 周、间隔为 1 分钟和 100 个事件的记录会话。
可用的记录会话数和记录周期取决于用户的需求
实时精度 内部:3 ppm(每天 0.26 s,每月 8 s)
NTP(互联网时间):根据互联网延迟,通常 < 0.1 s,相对于协调世界时 (UTC)
GPS:< 1 ms,相对于协调世界时 (UTC)

趋势间隔
测量的参数 请参阅操作手册
趋势间隔 用户可选:1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min
平均间隔,最小值/最大值 电压、电流:½ 周期 RMS(20 ms @ 50 Hz,16.7 ms @ 60 Hz)
Aux、功率:200 ms
总谐波失真 基于 50 谐波计算电压和电流的总谐波失真 (THD)

电能质量测量值
测量的参数 请参阅操作手册
谐波 h0 … h50
电压、电流和功率的%基波和 RMS
电压和电流的相位角,高达 h11
间谐波 ih0… ih50
电压和电流的%基波和 RMS
超谐波 2–9 kHz,200 Hz 频率点
9–30 khz,2 kHz 频率点
电压和电流的 RMS
谐波测量方法 根据IEC61000-4-7,分组谐波、子组谐波和单次谐波 bin。
根据配置的电能质量标准自动选择的方法或用户可配置。
总谐波失真 根据多达 50 次谐波进行计算(取决于选定的电能质量标准)
电源信号 2 个频率,范围从 110 Hz 到 3000 Hz
事件 电压 骤降、骤升、瞬断、快速电压变化、电源信号、波形偏差、瞬变
电流 浪涌电流
触发记录 电压和电流的半周期 RMS 持续 10 s
10/12 周期的电压和电流波形
电源信号:电源信号电压的 200 ms RMS,最长 120 s
瞬变:电压波形
(Fluke 1777:1 MS/s 或 20 MS/s,500000 pts;Fluke 1775:1 Ms/s,25000 pts)

符合标准
电源 IEEE 1459
谐波 IEC 61000-4-7: Class 1
IEEE519(短时和超短时谐波)
闪变 IEC 61000-4-15 F1 类
电能质量 IEC 61000-4-30A 类,IEC 62586 PQI-A-PI
电能质量合规性 EN 50160 + GOST + NEQUAL + NETCODE + FOL

接口
以太网 1 Gbit/s 1000BASE-T
USBA 型 USB 2.0 高速 U 盘,用于传输测量数据、固件更新和许可证安装。最大供电电流:500 mA
USB-C USB 2.0 高速,用于将数据下载至 PC 和校准(需要USBA 型转USB-C 或USB-C 转USB-C 线缆)
分析仪辅助电源(需要USB C 电源适配器,支持 PD 2.0 或更高版本协议,支持 9V 1.8A)
USB 3.0 超高速,用于USB-C 闪存盘,用于传输测量数据、固件更新和许可证安装。最大供电电流:900 mA
WiFi/BLE 模块1 802.11Ac 2.4 GHz/5 GHz,支持并发接入点和客户端模式
蓝牙 5.0/BLE
天线:内置和外置2
LTE/4G 模块3 LTE-A Cat 12
全球 LTE-A和UMTS/HSPA+ 覆盖范围
天线:外置2
GPS MCX 连接器,用于连接 GPS/GLONASS2 的 GNSS 天线
1 177X/BASIC 机型不提供
2 需要 5m 延长线,Fluke 零件号:5263915
3 可用性和支持的提供商因国家/地区而异。请咨询您当地的福禄克代表。
Fluke1773


电气测量精度

参数 量程 分辨率 参考条件下的固有精度
读数的%+ 满量程的%
电压 1000V 0.1V 标称电压的 0.1%
符合
IEC 61000-4-30A 类标准1,2
 ±(0.04%+ 0.004%)3
电压骤降和骤升 - 0.1V 标称电压的 0.2%1,2
电压瞬变 ±8 kVpk - ±5%+0.25%)
电压谐波/间谐波 100% 0.1%/0.1mV ≥1%标称电压1:读数的±2.5%
<1%标称电压 1:±0.025标称电压
电压的总谐波失真 100% 0.1%/0.1V ±(2.5%+ 0.5%)
电压失真 2-9 kHz 上限100V 0.1mV ±(2.5%+ 0.1V)
电压失真 9-30 kHz 上限100V 0.1mV ±(2.5%+ 0.1V)
电流
(罗哥夫斯基夹钳模式)
使用iFlex1500A,
i17XX-FLEX1500 24
150A
1500A
0.01%
0.1A
±(1%+ 0.02%)
使用iFlex3000A,
i17XX-FLEX3000 24
300A
3000A
0.01A
0.1A
±(1%+ 0.03%)
使用iFlex6000A,
i17XX-FLEX6000 36
600A
6000A
0.1A
1A
±(1.5%+ 0.03%)
使用交流夹钳 40A,
i40s-EL
4A
40A
0.001A
0.01A
±(0.7%+ 0.02%)
使用交流夹钳 400A,
i400s-EL
40A
400A
0.01A
0.1A
±(2%+ 0.2%)
 ±(0.7%+ 0.1%)
使用交流/直流夹钳
2000A、80i-2010s-EL
200A
2000A
0.01A
0.1A
±(0.8%+ 0.2%)
电流最小值/最大值 100% 由附件定义 固有精度 x2
电流谐波/间谐波 100% 0.1%/0.01A ≥3%标称电流:读数的±2.5% 4
<3%标称电流:标称电流±0.15%
电流的总谐波失真 100% 0.1% ±(2.5%+ 0.5%)
频率 42.5 Hz … 69 Hz 0.001 Hz ±0.01 Hz
电压失衡 100% 0.1% ±0.15%
电流失衡 100% 0.1% ±0.15%
闪变 Pinst、Pst、Plt 0 至 20 0.01 5%
电源信号电压 高达 3 kHz
标称电压的 0-15%
0.1V/0.1% 1-3%标称电压:标称电压的±0.15%
3-15%标称电压:读数的±5%
AUX 输入 ±10V 0.1mV ±(0.2%+ 0.05%)
1 标称电压在 100V 至 690V 范围内;也称为 Udin。
2 0 °C 至 45 °C:固有精度 x2。0 °C 至 45 °C 以外:固有精度 x3
3 只适用于校准实验室
4 使用iFlex1500A、I17XX-FLEX1500 24

功率/电能

参数 直流输入1 夹钳 i40S-EL
功率范围 W、VA、var 夹钳:50mV/500mV
罗哥夫斯基:15mV/150mV
4A/40A
夹钳:50 W/500 W
罗哥夫斯基:15 W/150 W
4k W/40 kW
最大分辨率 W、VA、var 0.1 W 1 W/10 W
相位(电压到电流)1 ±0.2° ±1°

参数 iFlex 1500A,I17XX-FLEX1500 24 iFlex 3000A,I17XX-FLEX3000 iFlex 6000A,I17XX-FLEX6000
功率范围 W、VA、var 150A/1500A 300A/3000A 600A/6000A
150 kW/1.5 MW 300 kW/3 MW 600 kW/6 MW
最大分辨率 W、VA、var 0.1 kW/1kW 1 kW/10 kW 1 kW/10k W

参数   I17XX-FLEX1500 24 I17XX-FLEX3000 I17XX-FLEX6000
有功功率 P PF ≥ 0.99 150A/1500A 300A/3000A 600/6000A
1.2%+ 0.005% 1.2%+ 0.0075% 1.7%+ 0.0075%
有功电能 Ea 0.1 ≤ PF < 0.99 (1.2+√(1-PF2)/(2 PF))%+ 0.005% (1.2+√(1-PF2)/(2 PF))%+ 0.0075% (1.7+√(1-PF2)/(2 PF))%+ 0.0075%
视在功率 S
视在能量 Eap
0 ≤ PF ≤ 1 1.2%+ 0.005% 1.2%+ 0.0075% 1.7%+ 0.0075%
无功功率 Q
无功电能 Er
0 ≤ PF ≤ 1 测得的视在功率/电能的 2.5%
附加不确定性
(功率高量程的%)
VP-N > 250V 0.02% 0.02% 0.02%
相位(电压到电流) - 0.28° 0.28° 0.28°

1 标称电压在 100V 至 690V 范围内;也称为 Udin。

参比条件
环境:23 °C±5 °C,仪表至少工作 30 分钟,无外部电/磁场,相对湿度小于 65%
输入条件:Cos Φ/PF=1,正弦信号 f=50/60 Hz,电源 120V/230V±10%。
电流和功率技术指标:输入电压 >100V
输入电流 > 电流范围的 10%
一次侧导体位于电流钳或罗哥夫斯基线圈的中心位置
温度系数:高于 28 °C 或低于 18 °C 时,每摄氏度增加 0.1 x 规定精度

一般技术指标

主要特点
保修期 分析仪:2 年(不含电池)
附件:1 年(含电池)
校准周期 2 年
尺寸(长 x 宽 x 高) 28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in)
重量 2.1 kg (4.6 lb)
防盗保护 Kensington 防盗锁适用的槽

环境参数
工作温度范围 -10 °C 至 50 °C
存放温度范围 -20 °C 至 60 °C
工作湿度 IEC 60721-3-3: 3K5(修订版):
-10 °C 至 30 °C:≤95%,无冷凝或冰
35 °C:70%
40 °C:55%
50 °C:35%
IP 等级 IEC 60529:IP50
振动 IEC 60721-3-3 / 3M2

电源
电压范围 100V – 600V -15%/+10%(85V … 660V)
功耗 上限40VA
电源频率 50/60 Hz (42.5 Hz … 69 Hz)
不间断电源 锂离子电池 BP1770,具有更大的温度范围,客户可更换
电池供电的运行时间:1.5 小时

安全性
一般信息 IEC 61010-1:污染等级 2
电源 过电压 CAT IV 600V
配有电源适配器 MA-C8:过电压 CAT II 300V
测量 IEC 61010-2-030:CAT IV 600V、CAT III 1000V
海拔 2000 m 至 4000 m 降额至:
电源:CAT IV 300V
配有 MA-C8 适配器:CAT II 150V
测量:CAT IV 300V、CAT III 600V、CAT II 1000V

电能质量记录仪出色的测量信心

Fluke1770系列是一个集成的 2 合 1 设备,将电能质量仪表的故障排除功能与独立电能质量分析仪的强大分析与记录能力结合在一起,形成一个易于使用的手持式解决方案。
“电能质量仪表”功能让您在现场实时访问数据,快速识别潜在问题。详细的“电能质量记录与分析”功能指导您完成设置,确保每次都能捕获正确的数据,从而简化电能质量的研究过程。结合独特的测量连接自动校正功能,您能够放心进行测量,即使在开始时对要查找的内容不太确定也无妨。

强大的分析软件,轻松生成报告。Fluke1770系列电能质量分析仪配备强大的 Fluke EnergyAnalyze Plus 软件,避免了使用其他多用途应用软件的复杂性。EnergyAnalyze Plus 帮助您评估电能质量数据,开箱即用,几乎无需培训。

EnergyAnalyze Plus 使得下载、分析、跟踪及报告电能质量和电能数据变得前所未有的简单。您可以快速将结果与历史数据进行对比,根据行业标准设定基准,并将测得的数据与当地标准进行比对,从而更全面地了解设施内的状况,即使数据仍在采集中。EnergyAnalyze Plus 还为 Fluke 1730、1740和1770 系列电能记录仪及电能质量分析仪提供统一的支持。

通过 PC 应用实现“办公室”和“现场”的设置与下载
方便地使用 U 盘、WiFi、LTE、有线以太网或USB 线缆下载数据
借助自动报告生成工具,分析每个测量的能耗和电能质量细节
一键式报告生成工具可以创建符合EN50160、IEEE519、GOST 33073IEC61000-2-2 等标准的标准报告,或以 PQDIF、NeQual 兼容格式或 CSV 格式导出数据,以便在第三方软件中使用
高级分析功能允许用户选择任何可用的记录参数,并为高级数据关联创建高度自定义的测量视图
电能质量
电能质量记录仪瞬变
高速电压瞬变捕获
瞬变对正常运行的系统可能会产生负面影响,其对设备的损害不可小觑。无论您的系统遭遇脉冲瞬变或振荡瞬变,结果都可能是灾难性的,导致从绝缘失效到设备整体故障等多种问题。Fluke 1775和Fluke 1777 采用先进的瞬变捕获技术,助您清晰识别高速电压瞬变,获取防止其发生所需的数据。Fluke 1775 电能质量分析仪具备 1MHz 采样能力,能够捕获快速瞬变,而 Fluke 1777 则具有 20MHz 的采样能力,能够捕获瞬息即逝的瞬变并提供详细信息。

无论是传统工业系统、可再生能源系统还是电动汽车,我们都能为您提供全面的服务
Fluke1770系列的设计旨在让用户在各种测量环境中都能安全、轻松地使用。1770 系列支持捕获多种电能质量变量,包括高速波形、高速瞬变和高频谐波,所有数据均可在高分辨率大屏幕上即时查看。这些分析仪具有卓越的 CAT IV 600V/CAT III 1000V 过电压额定值,可用于进户线或下游测量,支持交流和直流输入以及高达30kHz的谐波。使用1770系列,您能够自信地捕获所需数据,无论任务如何,都能做出更优的维护决策。
Fluke-1773三相电能质量分析仪是电力系统监测的理想选择之一。凭借其卓越的性能、广泛的测量能力和强大的环境适应性,Fluke1773能够为用户提供精准的电能质量分析,帮助用户提升电力系统的稳定性和可靠性。
文章来源于Fluke1773三相电能质量分析仪,欢迎技术交流。
上一篇:ESA615 电气安全分析仪
下一篇:Fluke1775高性能三相电能质量分析仪
