Fluke 729Pro 4M 全自动压力校验仪
FLUKE 729Pro 4M(-90~4000) kPa 全自动 压力校验仪 专为工艺技术人员设计，可简化压力校准流程。Fluke 729 Pro 4M Automatic Pressure Calibrators 是供实验室或现场使用的便携式现场压力校准工具。这款由电池供电的产品可对变送器、压力开关和压力表执行自动压力校准。自动功能由本产品或来自 校准管理软件 (CMS) 的已下载任务完成。此外，当与具有 HART 能力的变送器配合使用时，729 Pro 4M还提供基本的 HART 通信器功能。 FLUKE729Pro-4M的主要功能和优点 对变送器、压力开关......
产品描述
FLUKE 729Pro 4M(-90~4000) kPa全自动压力校验仪专为工艺技术人员设计，可简化压力校准流程。Fluke 729 Pro 4M Automatic Pressure Calibrators 是供实验室或现场使用的便携式现场压力校准工具。这款由电池供电的产品可对变送器、压力开关和压力表执行自动压力校准。自动功能由本产品或来自 “ 校准管理软件 ”(CMS) 的已下载任务完成。此外，当与具有 HART 能力的变送器配合使用时，729 Pro 4M还提供基本的 HART® 通信器功能。
快速更换锂电池。现场校验时常因为电量不足而耽误工作进度，可更换电池的校验仪即可解决问题。729Pro锂电池可单独充电亦可随主机充电，同时带有电量显示功能，安装前可确认电量。同时旋钮式盖板极易拆卸，更换简单无需任何工具。
RTD 连接：
FLUKE729Pro-4M的主要功能和优点
• 对变送器、压力开关和压力表执行自动压力校准。
• 输出和测量压力以测试和校准压力传感器、变送器和其他压力仪器。
• 输出和模拟毫安信号，同时测量电流压力转换器 (I/P) 的测试压力。
• 实现 HART （高速通道可定址远程转换器）通信，以在 HART 智能压力变送器上进行配置和执行调整。
• 提供回路电源，并同步测量来自连接设备的电流输出 (mA)。
• 通过所有 Fluke-750P Series 压力模块测量压力。
• 通过 DPCTrack2 软件记录自动调整前 / 调整后程序，以满足质量法规或审计。
• 诸如自动步进和自动斜坡的高级功能允许自动测试设备。
• 压力开关测试在预期的开关跳闸设置范围内自动升高和降低压力，以校准压力开关。
• 可互换的压力测量模块
自动打压/稳压自动生成和调节高达4MPa的压力，一键校验并提供更快速、更精确的测试结果。机载测试模板轻松记录校准过程。技术人员知道校准压力是一项非常耗时的任务，而 729Pro 则采用内部电动泵让该流程比以往更简单。用户只需输入目标压力，校准器便可自动增压至所需的设置点。然后，内部微调控件可自动将压力稳定在所要求的数值。
显示屏上可以展示丰富的测试详细信息：
1、步进值标识 ；
2、设定值标识；
3、显示测量值或输出值的主显示区；
4、HART 开启标识；
5、24 伏回路电源接通标识；
6、电池电量；
7、压力口状态；
8、压力单位标识；
9、外接显示屏显示连接的所选设备。设备可以为压力模块、温度探头、已连接 HART 设备的过程变量 (PV)，或者 Fluke Connect 辅助设备读数；
10、功能键标识；
11、电流、电压或压力开关显示；
12、压力测量模块标识；
13、时间和日期显示。
屏幕还可能显示不同的配置：通常，屏幕会显示两个功能。订货配置不同，则会有三重功能屏幕。
屏幕还可能显示不同的配置：通常，屏幕会显示两个功能。订货配置不同，则会有三重功能屏幕。
Fluke729PRO还可以自动测试多个测压点并自动记录结果，校准也相当简单。只需输入起始压力和终止压力以及测试点的数量和公差等级即可，其余的事情由729Pro 来完成。
内置 HART 通信功能可启用 HART 变送器的 mA 调节、轻松进行HART 配置并能调节至所应用的 0% 和 100% 数值。HART 通信能够实现 mA 输出调整，可调整至应用的值并对 HART压力变送器进行压力零点修正。用户也可以轻松执行配置任务，如更改变送器标签、测量单位和量程。其他支持的 HART 指令包括：设置固定的 mA 输出以进行故障排查，读取设备配置参数和读取设备诊断数据。
坚固的便携式设计和 3 年保修，7MPa的压力输出能力仅重4.9kg。大量程压力校验无需再受尺寸和场地限制，随心所欲到现场。
最主要的是Fluke 729Pro以不到5kg的绝佳便携性，实现7MPa 自动压力校准，使得工程师不再受环境限制，随心所欲高效校验。广泛应用在电力、石油、化工、制药、计量、冶金、生物、食品、交通及汽车制造等领域。
最主要的是Fluke 729Pro以不到5kg的绝佳便携性，实现7MPa 自动压力校准，使得工程师不再受环境限制，随心所欲高效校验。广泛应用在电力、石油、化工、制药、计量、冶金、生物、食品、交通及汽车制造等领域。
FLUKE 729Pro 4M 全自动压力校验仪，量程(-95~4000)Kpa
直流 / 交流转换器
电源线
充电锂离子电池
堆叠式测试导线套件
AC280 Sure Grip 挂钩套件 （红色和黑色）
鳄鱼夹 （红色和黑色）
一套 TP220 测试探头（红色和黑色）
USB 通迅线：主机 (PC) 的 3 ft (1 m) A 型插
挠性管，直径 2 mm，长度 5 ft (1.5 m)
接头，1/8 in NPT 内螺纹 x 1/4 in NPT内螺纹
接头，1/8 in NPT 外螺纹 x G1/4 外螺纹
接头，1/8 in NPT 内螺纹 x M20 内螺纹
接头，1/4 in BSP 内螺纹 x 1/8 in NPT内螺纹
压力测量模块 (PMM)
用于排放本产品所产生的冷凝水的软管。直径 1/8 in，长度 1 ft
可调快卸式挂带，用于悬挂本产品
含有数据的可追溯校准报告
PTFE 胶带
安全须知
Fluke729Pro-4M和7M的选型区别
| 729Pro 7M | 729Pro 4M | |
| 压力控制范围 | (-13~1000) psi | (-13~600) psi |
| (-90~7000) kPa | (-90~4000) kPa | |
| (-0.90~70) bar | (-0.90~40) bar | |
| 压力类型 | 表压/绝压（依照控压模块类型） | |
| 控制稳定性 | 最低为满量程的0.005% | |
| 内置可更换控压模块 | 是，6个 | 是，4个 |
| 外接压力测量模块 | 是，48个 | |
| mA 输出/测量 | 有 | |
| 电压测量 | 有 | |
| 回路供电 | 24 V dc | |
| 一键校验 | 通过任务模板编辑，实现同类型目标可复制的智能校验 | |
| 压力开关测试 | 有 | |
| 压力泄露测试 | 有 | |
| HART | 有 | |
| 自动步进/爬坡 | 有（可自定义速度、模式及样式等） | |
| 记录功能 | ||
| 适配软件 | 730PCSW无纸化校验及资产管理软件 | |
| 一键泄压 | 有（消音器 | |
| 电池 | 带电量显示的可充电锂电池（随主机或单独充电） | |
| 语言 | 简体中文/英文 | |
压力规格*
| 一年规格 | 满量程的0.02% |
| 控制规格 | 最低为满量程的0.005% |
| *有关详细规格，请参阅手册 | |
| 电气技术规格* | |
| mA测量、输出和模拟 | 0 mA 至 24 mA （分辨率 1 µA） |
| 直流电压测量 | 0 V dc 至 30 V dc（分辨率 1 mV） |
| 准确度 | 满量程的 0.01 % ±2 LSD （23 °C ±5 °C） |
| 稳定度 | 满量程的 20 ppm/°C（-10 °C 至 +18 °C 和 28 °C 至 50 °C） |
| 回路恒流输出电压 | 24 V dc @ 20 mA |
| mA 模拟外部电压要求 | 12 V dc 至 30 V dc |
| 温度测量 | -50 °C 至 +150 °C |
| 100ΩPt (385) RTD | |
| 温度分辨率 | 0.01 °C |
| 温度准确度 | 组合不确定度为 ±0.1 °C ±0.25 °C（使用选配720RTD探头） |
| 驱动能力 | 1200Ω（无 HART 电阻器），950Ω（带内部HART电阻器） |
|
*所有技术指标在110%的量程范围内有效，24mA输出和模拟电流除外，它们在100 % 的量程范围内有效 |
|
| 机械技术指标 | |
| 尺寸 （高 x 宽 x 长） | 290 x 215 x 100 mm |
| 重量 | 4.9kg |
| 环境技术指标 | |
| 测量工作温度 | -10 °C 至 50 °C |
| 压力控制 | 0 °C 至 50 °C |
| 电池充电 | 0 °C 至 40 °C |
| 存放温度 | -20 °C 至 60 °C |
| 工作海拔 | <3000 m |
| 存放海拔 | <13 000 m |
| 工作湿度 | 无冷凝 (<10 °C) |
| ≤90 % 相对湿度 （10 °C 至 30 °C） | |
| ≤75 % 相对湿度 （30 °C 至 40 °C） | |
| ≤45 % 相对湿度 （40 °C 至 50 °C） | |
| 安全性 | |
| 一般安全性 | IEC 61010-1，污染等级 2 |
| 锂离子电池 | IEC 62133、 UN 38.3 ； |
| 14.4 V，6.7Ah，97Wh，4ICR19/66-2 (4s2p) | |
| 充电输入为 19.5 V，1.6 A | |
FLK-PMM压力模块选型表
压力模块连接
Fluke 729Pro 4M 全自动压力校验仪可自动检测外置压力模块安装或拆卸情况。移动光标至单位类型，并按下E以配置压力单位类型 （可能与内部压力的压力单位不同）。更改内部压力的单位类型可自动更改压力模块的单位类型。

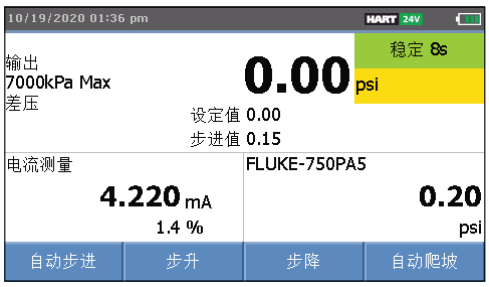

将压力模块显示为第三功能。
• 当您插入外置压力模块时，压力单位类型默认为内部压力单位类型。
• 当您拆下或安装外置压力模块时，零位偏差会重置。
| 压力模块 | 压力类型 | 量程 | 分辨率 | 总不确定度 [3] | 729Pro 4M | 729Pro 7M |
| FLK-PMM-200K[1] | 表压 | (-15~30) psi | 0.0001 psi | 最大 0.02 %FS/ 年 | ● | ● |
| (-100~200) kPa | 0.001 kPa | |||||
| (-1~2) bar | 0.00001 bar | |||||
| FLK-PMM-200KA[2] | 绝压 | (0~30) psi | 0.0001 psi | 最大 0.05 %FS/ 年 | ● | ● |
| (0~200) kPa | 0.001 kPa | |||||
| (0~2) bar | 0.00001 bar | |||||
| FLK-PMM-2000K[1] | 表压 | (-13~300) psi | 0.001 psi | 最大 0.02 %FS/ 年 | ● | ● |
| (-90~2000) kPa | 0.01 kPa | |||||
| (-0.90~20) bar | 0.0001 bar | |||||
| FLK-PMM-4000K[1] | 表压 | (-13~600) psi | 0.01 psi | 最大 0.02 %FS/ 年 | ● | ● |
| (-90~4000) kPa | 0.01 kPa | |||||
| (-0.90~40) bar | 0.0001 bar | |||||
| FLK-PMM-7000K[1] | 表压 | (-13~1000) psi | 0.01 psi | 最大 0.02 %FS/ 年 | ● | |
| (-90~7000) kPa | 0.01 kPa | |||||
| (-0.90~70) bar | 0.0001 bar | |||||
| FLK-PMM-7000KA[2] | 绝压 | (0~1000) psi | 0.01 psi | 最大 0.02 %FS/ 年 | ● | |
| (0~7000) kPa | 0.01 kPa | |||||
| (0~70) bar | 0.0001 bar | |||||
| [1] 测量参考 | ||||||
| [2] 绝对参考 | ||||||
| [3] 仅限干燥空气或非腐蚀性气体/15 °C 至35 °C | ||||||
自动生成和控制高达 4MPa（40 bar）的压力。输入压力，729Pro 便可自动用泵增压至所需压力。填写测试模板，729Pro 便可自动用泵增压并记录多点压力校准测试。
使用定义的模板轻松记录变送器和开关的校准过程。键入起始测试压力和终止测试压力及测试点数量。729Pro 可依据所记录的各测试点施加的压力、测得的 mA 电流和误差 % 执行其他操作。明亮的彩色图形化显示会用红色标出超出公差的测试结果。
插拔式可更换控压模块。自由切换压力输出范围，以最小经济成本达到量程匹配。快速更换锂电池。现场校验时常因为电量不足而耽误工作进度，可更换电池的校验仪即可解决问题。729Pro锂电池可单独充电亦可随主机充电，同时带有电量显示功能，安装前可确认电量。同时旋钮式盖板极易拆卸，更换简单无需任何工具。
RTD 连接：
屏幕可以作为第三功能以所选单位 (°C/F) 显示 RTD 温度测量。当温度单位字段突出显示时，按功能键可切换温度设置。显示Ω读数。需要注意的是：本测试仪仅支持 PT100-385 RTD。
