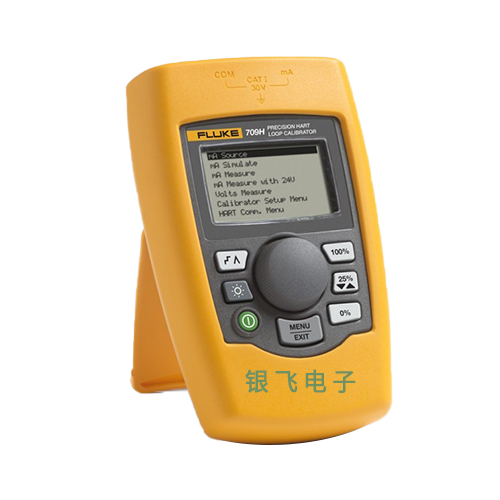

Fluke709
Fluke709精密毫安回路校准器 具有一流的精度,读数为 0.01%;提供直观的用户界面,带有快速设置的旋转编码器旋钮,可实现快速设置;包括用于 HART 通信的内部配置可选 250 电阻器;具有 24 V 直流DC 回路电源和 mA 测量模式(-25% 至 125%)。Fluke 709 Precision Loop Calibrator 和 709H Precision HART Loop Calibrator (以下称 产品 或 校准仪 )可用于对现场的变送器、电子管及工艺设备上的其他控制系统部件进行安装、校准及故障排除。其主要功能是输出和测量 0 mA 至 24 mA......
产品描述
Fluke709精密毫安回路校准器具有一流的精度,读数为 0.01%;提供直观的用户界面,带有快速设置的旋转编码器旋钮,可实现快速设置;包括用于 HART 通信的内部配置可选 250 Ω 电阻器;具有 24 V 直流DC 回路电源和 mA 测量模式(-25% 至 125%)。Fluke 709 Precision Loop Calibrator 和 709H Precision HART Loop Calibrator (以下称 “ 产品 ” 或 “ 校准仪 ”)可用于对现场的变送器、电子管及工艺设备上的其他控制系统部件进行安装、校准及故障排除。其主要功能是输出和测量 0 mA 至 24 mA 范围内的 mA信号。产品还能产生 24 V 直流回路电源。709H 具备 HART 通讯功能,并支持所选的一组 HART 通用指令及普通应用指令。709精密毫安回路校准器可以用作回路校准仪或基本功能通信器。710 具有 709H 的所有功能,并且具有用于 HART 智能控制电子管的测试功能。
所有测量仅需简单的两线连接
Fluke 709 mA 回路校准器旨在减少测量或提供电压或电流以及为回路加电所需的时间,同时仍能产生高质量的结果。Fluke 709 围绕用户友好的界面构建,具有快速设置的旋转编码器旋钮和 0.01% 读数的同类较佳精度。
它有一个保护皮套,可以轻松放在技术人员的手中,还有一个易于阅读的大背光显示屏,即使在黑暗、狭窄的工作区域也是如此。因此,在任何需要紧凑、功能丰富的精密环路校准器的地方,它都是一个不错的选择。
使用注意:请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。不要触摸高压:电压 > 交流有效值 (RMS) 30 V,交流峰值 42 V,或直流 60 V。端子间或每个端子与接地点之间施加的电压不能超过额定值。请勿直接连接电源。请勿超出产品、探针或附件中额定值很低的单个元件的测量类别 (CAT) 额定值。请将手指握在探针护指装置的后面。打开电池盖之前,首先断开所有探头、测试线和附件。如果长时间不用或存储在高于 50 °C 的环境中时,请取出电池。否则,电池泄漏可能损坏产品。
Fluke709其他的功能:
- 在 mA 范围内提供 1 µA 的分辨率,在电压范围内提供 1 mV 的分辨率
- 采用紧凑坚固的设计,使用 6 节标准 AAA 电池供电
- 提供自动关机以节省电池寿命(很长可调节 30 分钟)
- 以秒为单位提供可变步进和斜坡时间
- 提供可调量程选择(0 至 20 mA 或 4 至 20 mA):(24 V 电压下 mA 测量:在 mA Measure with 24V (24 V 电压下 mA 测量)模式中,709精密毫安回路校准器将会输出 24 V 直流电,以显示回路电流。此模式会向变送器供电,无需使用单独电源。要使用 24 V 电压下 mA 测量,选择 Main (主)菜单中的 mAMeasure with 24V (24 V 电压下 mA 测量)。选择了该模式后,709精密毫安回路校准器便会切换到 mA Measure with 24V(24 V 电压下 mA 测量)主屏幕。在 Setup (设置)菜单中启用了 HART 电阻器功能时,右下角会显示 250Ω。)
- 包括阀门测试功能(使用 % 键模拟定义的 mA 值
Fluke 709 精密毫安回路校准器
详细规格 | |
功能 | mA 源、mA 模拟、mA 读取、mA 读取/回路电源和电压读取。 |
范围 | mA(0 至 24 mA)和伏特(0 至 30 V DC) |
解析度 | mA 范围为 1 µA,电压范围为 1 mV |
准确性 | 0.01% ± 2 个计数,所有范围 (@23° ± 5°C) |
工作温度范围 | -10°C 至 55°C(14°F 至 131°F) |
湿度范围 | 10 至 95% 非冷凝 |
稳定 | 在 -10°C 至 18°C 和 28°C 至 55°C 范围内为 20 ppm of FS /°C |
展示 | 128 x 64 像素,带背光的 LCD 图形,0.34 高位 |
力量 | 6 AAA 碱性 |
电池寿命 | 典型的 40 小时 |
环路顺从电压 | 24 伏直流 @ 20 毫安 |
过压保护 | 240 伏交流电 |
过载电流保护 | 28毫安直流 |
电磁兼容性 | EN61326 附录 A(便携式仪器) |
尺寸(长 x 宽 x 深) | 15 x 9 x 3 厘米(6 x 3.6 x 1.3 英寸) |
重量 | 0.3 千克(9.5 盎司) |
附带配件 | 带有数据、电池、测试引线和手册的 NIST 可溯源校准证书 |
保修单 | 一年 |
Fluke 709 精密环路校准器标准配置
- AC175 鳄鱼夹组
- TL75 测试线
- 软包
- 六节 AAA 电池(已安装)
- 产品手册光盘
- 快速参考指南
- 安全信息
说明 | FLUKE709 | FLUKE709H | FLUKE710 |
两个 AC72-1 鳄鱼夹 | ✔ | ||
多根 TL-75-4201 测试引线 | ✔ | ||
一套 754-8016 鳄鱼夹 | ✔ | ✔ | |
一套 75X-8014 可堆叠引线 | ✔ | ✔ | |
多个 TP220-4201 测试探头 | ✔ | ✔ | |
多个 AC280-5001 Suregrip 钩夹 | ✔ | ✔ | |
USB 至 5 引脚 Lemo 电缆, 6-ft (1.8 m) | ✔ | ||
软质包 | ✔ | ✔ | ✔ |
6 节 IEC LR03 电池 (已安装) | ✔ | ✔ | ✔ |
快速参考指南 | ✔ | ✔ | ✔ |
安全须知 | ✔ | ✔ | ✔ |
功能 | Fluke709 | Fluke709H | Fluke710 |
电流的测量、输出及可选 24 V 电源 | ✔ | ✔ | ✔ |
30 V 直流测量 | ✔ | ✔ | ✔ |
电子管测试 | ✔ | ✔ | ✔ |
步进输出和斜坡输出 | ✔ | ✔ | ✔ |
大型背光显示屏 | ✔ | ✔ | ✔ |
数字选择旋钮,带有可选十进制控件,便于输入数据 | ✔ | ✔ | ✔ |
交互式菜单 | ✔ | ✔ | ✔ |
可选英语或德语用户界面 | ✔ | ✔ | |
可选 HART 250 Ω 回路电阻器 | ✔ | ✔ | |
通信器模式可读取基本的装置信息,执行诊断测试,并能用于微调大多数 HART 协议变送器的 4-20mA 输出。 |
✔ | ✔ | |
支持用于 HART 智能控制电子管的测试功能 | ✔ |
